25 Ton/Saat 2. El Komple Hadde Hattı – Köşebent, Lama, Kare, İnşaat Demiri
Kategori
Stok Kodu
E6JWUBBTKD
Ürün Bilgi Föyü
25 Ton/Saat 2. El Komple Hadde Hattı + Hadde Fırını
Köşebent, lama, kare ve inşaat demiri üretimine uygundur. Kapsam, aşağıdaki ekipman listesine göre hazırlanmıştır.
|
Kategori
Komple Hat
|
Durum
2. El
|
Kapasite
25 Ton/Saat
|
Kapsam
Liste Bazlı
|
Yönetici Özeti
- Hadde fırını: 4m x 24m dış ölçü, 9 adet doğalgaz brülörlü, refrakter + izolasyon + sac kaplama
- Hadde hattı: otomasyon, hidrolik kütük iticiler, tezgahlar, role/soğutma/paketleme ve kesme/transfer (listeye göre)
- Atölye ekipmanları: torna, planya, freze, sütunlu matkap, testere bileme
- Yardımcı tesisler: basınçlı hava tesisatı, kompresörler, hava kurutucu

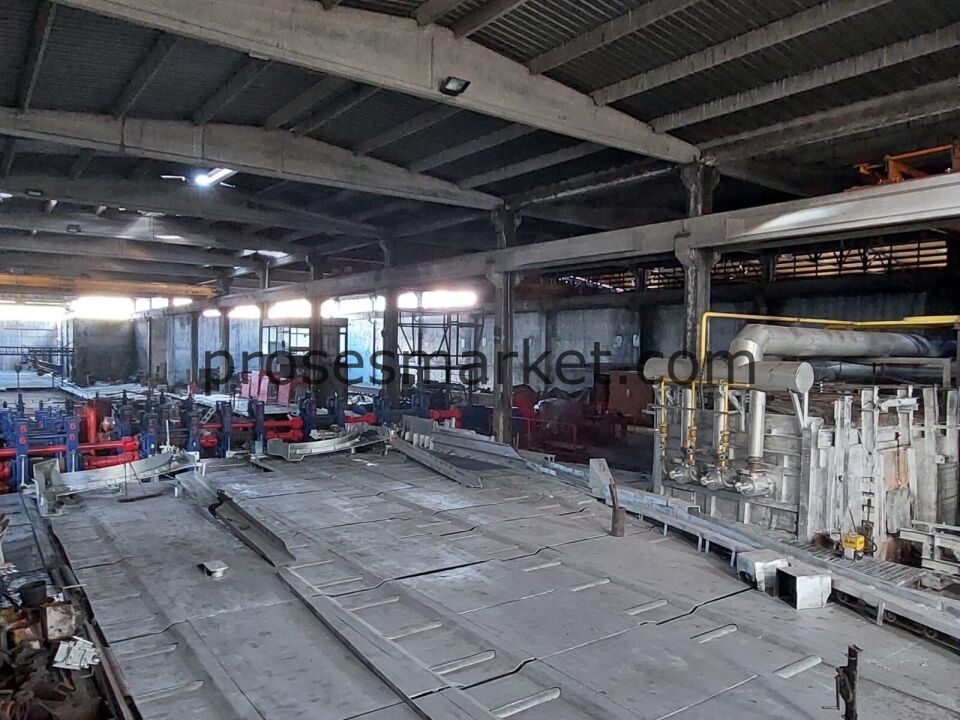

1) Hadde Fırını ve Giriş Ekipmanları
| Adet | Tanım |
|---|---|
| 1 | Hadde fırını; 13x13x600 cm kütük taşıma kapasiteli, 4m x 24m fırın dış boyutlarında, 9 adet doğalgaz brülörlü, iç yüzey refrakter tuğla + izolasyon, dış yüzey izolasyon + sac kaplamalı. |
| 1 | Fırına ait otomasyon sistemi, giriş/çıkış bölümlerindeki hidrolik kütük iticiler, bağlantı tesisatları ve ilave tüm ekipmanları ile birlikte. |
2) Hadde Hattı (Ana Hat)
| Adet | Tanım |
|---|---|
| 1 Set | Hadde hattı |
| 1 | Elektrik motoru; HELMKE marka, 900 kW, 1.000 dev/dk, reosta ünitesi ile birlikte |
| 1 | Reosta (hadde motorunu çalıştıracak) |
| 1 | Volan; 5 ton kapasiteli, makinaya ait kaplinleri ile birlikte |
| 1 | Redüktör; 1/10 redüksiyonlu, hadde şanzumanı |
| 1 | Üçlü kutu; MERHAD marka, 430 mm |

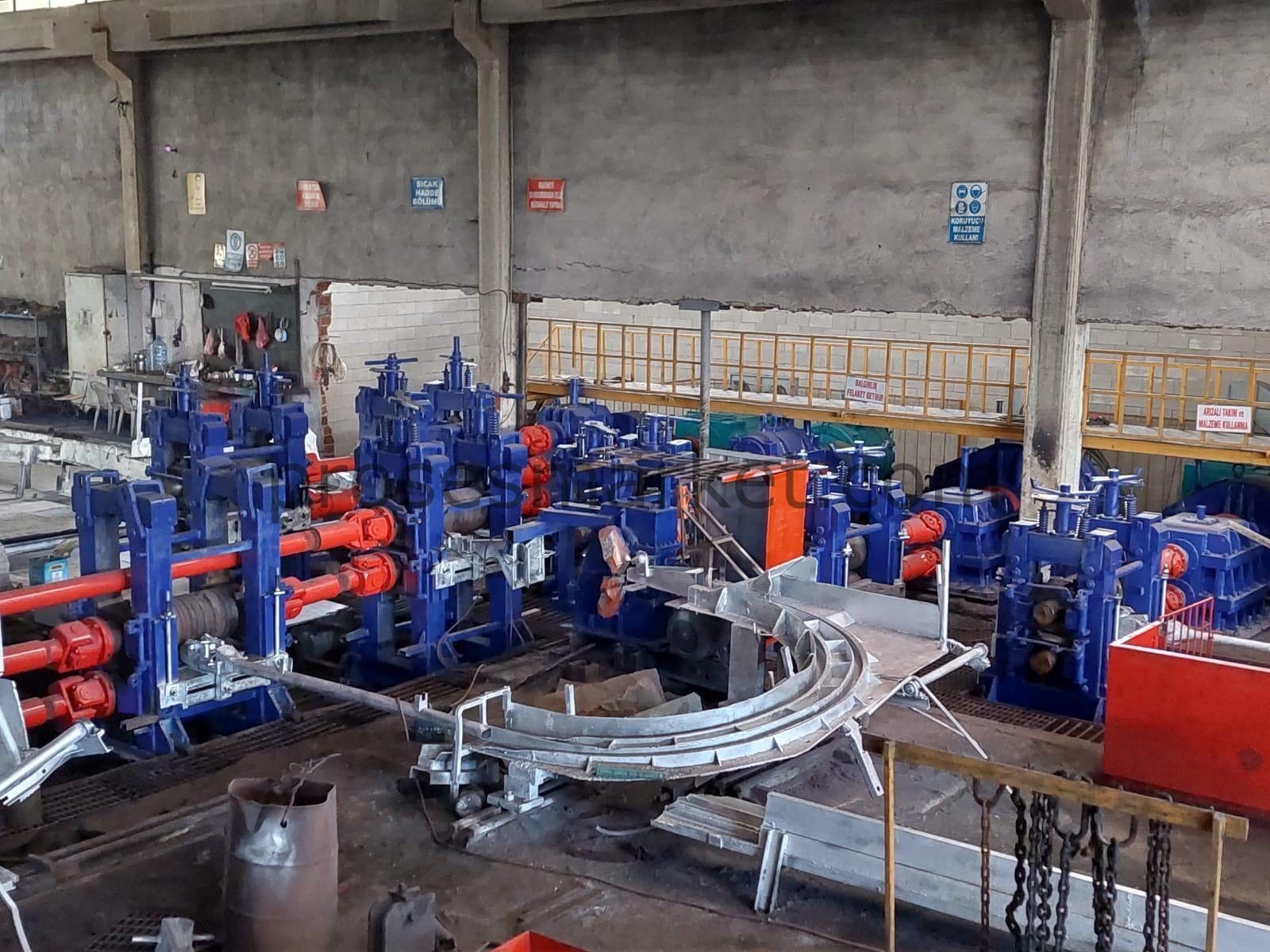

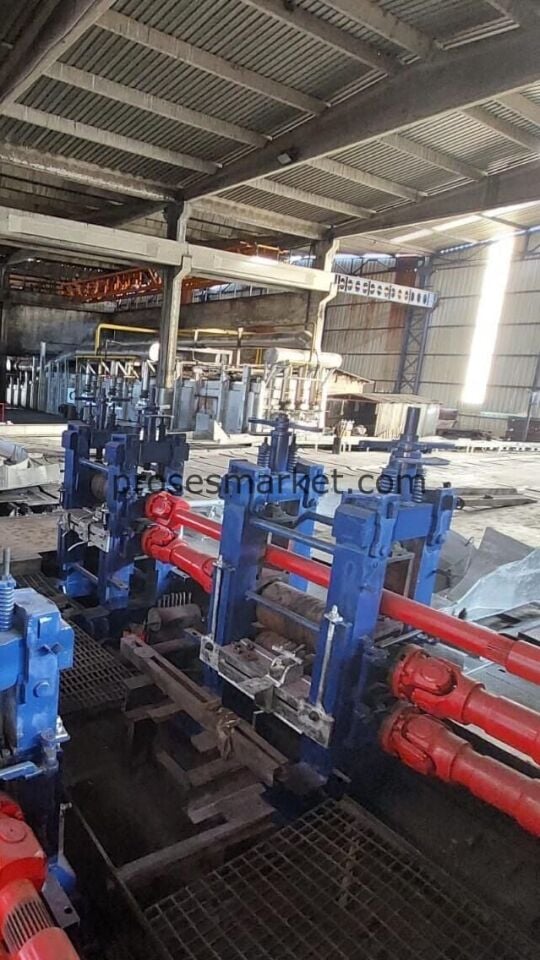

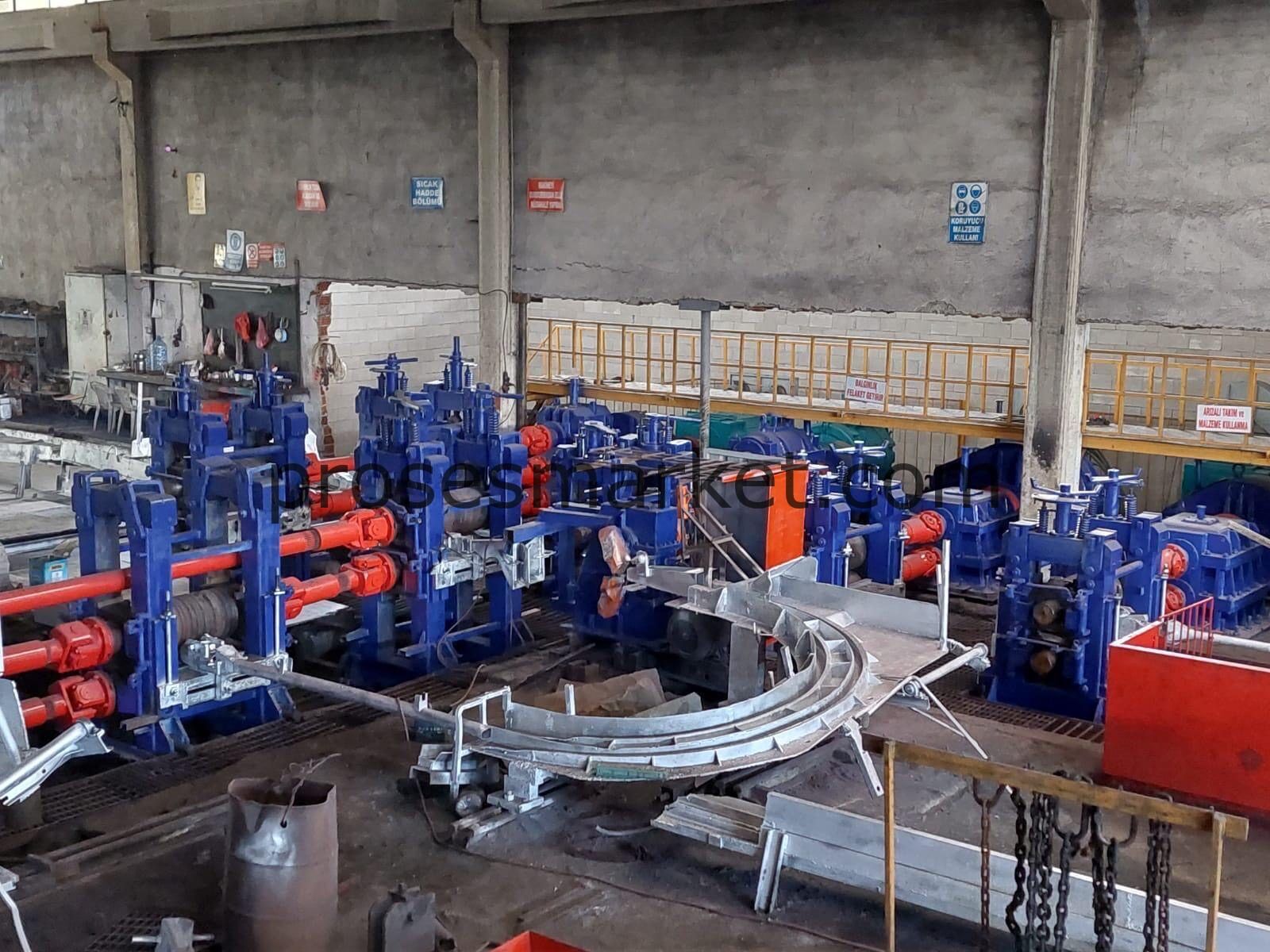

3) Hadde Tezgahları (Standlar)
| Adet | Tanım |
|---|---|
| 1 | 1. Hadde tezgahı: Ø430x1300 mm, 3 merdaneli |
| 1 | 2. Hadde tezgahı: Ø430x750 mm, 3 merdaneli |
| 1 | 3. Hadde tezgahı: Ø420x750 mm, 2 merdaneli |
| 1 | 4. Hadde tezgahı: Ø420x750 mm, 2 merdaneli |
| 1 | 5. Hadde tezgahı: Ø420x750 mm, 2 merdaneli |
| 1 | 6. Hadde tezgahı: Ø420x750 mm, 2 merdaneli |
| 1 | 7. Hadde tezgahı: Ø420x750 mm, 2 merdaneli |
| 1 | 8. Hadde tezgahı: Ø420x750 mm, 2 merdaneli |
| 1 | 9. Hadde tezgahı: Ø420x750 mm, 2 merdaneli |
| 3 | Vidalı ünitesi |
| 1 | Sabit masa |
| 2 | Hareketli masa |
4) Çıkış Hattı – Role, Soğutma, Paketleme
| Adet | Tanım |
|---|---|
| 1 | Role yolu; 1000’lik, 130 m |
| 1 | Role yolu; 350’lik, 120 m |
| 1 | Uçan makas; 30 kW, DC sürücülü, motorlu |
| 1 | Finish role yolu; 45 m, motorlu |
| 1 | Köşebent düşürücü ünitesi; çift yollu, 15 m |
| 1 | Taraklı soğutma platformu; 32 m x 5 m, 90 hatve |
| 1 | Paketleme role yolu; 45 m x 0,5 m, motorlu |
5) Kesme ve Transfer
| Adet | Tanım |
|---|---|
| 1 Set | Mamül kesme ünitesi; 2 testere üniteli, 38 m boyunca rayı ile birlikte |
| 1 | Transfer arabası; 7,5 m, motorlu |
| 1 | Hidrolik çapak kesme makası |
| - | Hatta ait kumanda kontrol ünitesi, mekik sistemi, rulo yolları, kardan şaftları, bağlantı ekipmanları ve ilave tüm ekipman/aksesuarlar ile birlikte. |
6) Ek Tahrik / Kutular / Aktarma (Listeye Göre)
| Adet | Tanım |
|---|---|

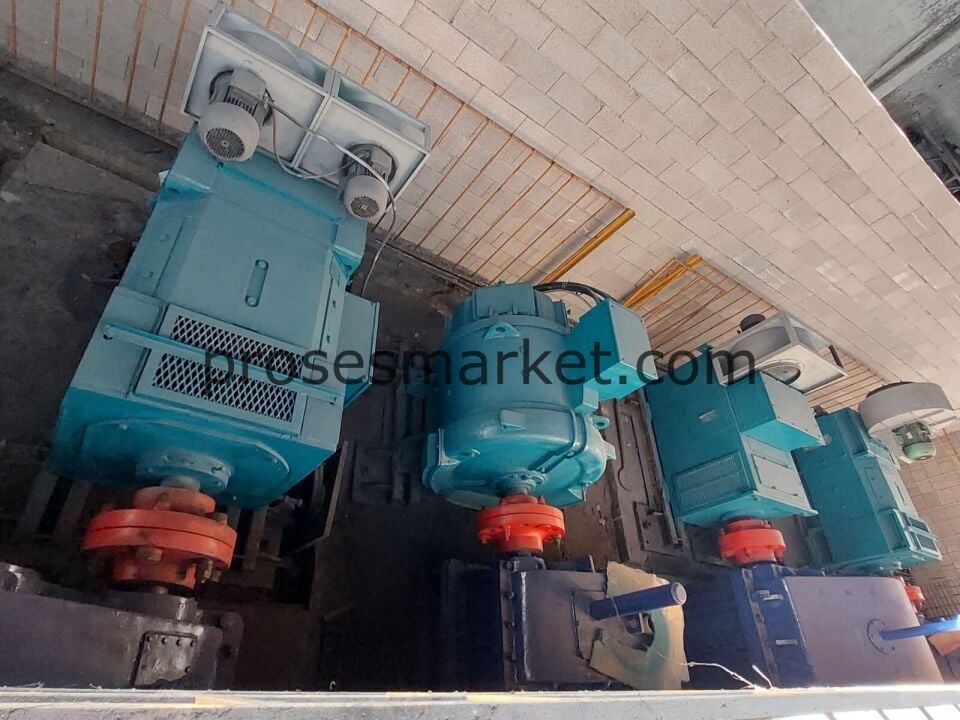

| 1 | Elektrik motoru; ABB marka, 520 kW, 7744 999/1989 seri numaralı, DC panosu ile |
| - | Dijital kontrol kartlı sürücüsü ile birlikte |
| 3 | Üçlü kutu: 1 adet E430 + 2 adet E400 |
| 1 | Redüktör; 1/6 redüksiyonlu |
| 2 | Elektrik motoru; KIRLOSKAR marka, 630 kW, 3040851E-1 seri numaralı, DC panoları ile |
| 1 | Elektrik motoru; KEMSAN marka, 500 kW, DC panosu ile beraber |
| 1 | İkili kutu; E385 |
| 1 | Redüktör; 1/7 redüksiyonlu |
| 1 | İkili kutu; SİMÇELİK marka, E360 |
| 1 | Redüktör; SİMÇELİK marka, 1/6 redüksiyonlu |
| 60 | Hadde yatakları |
| 6 | Daire testere (kalın mamuller için); Ø1 m kapasiteli |
| 7 | Kardan şaftı; MERHAD marka, 400 mm |
| 6 | Kardan şaftı; MERHAD marka, 330 mm |
| 6 | Kardan şaftı; UZMAN marka, 330 mm |
| 4 | Kardan şaftı; UZMAN marka, 370 mm |
| 1 | Hadde fırın fanı; 12000 m³’lük, 75 kVA motorlu |
| 1 | Şerit testere; UZAY marka, UMS0420 tip, 6961998 seri numaralı |
| - | Soğutma suyu hidrofor sistemi; standart pompa 45 kW / 2950 dkm motorlu, kontrol ünitesi, emniyet ve operasyon armatürleri ve aksesuarları ile birlikte. |
7) Atölye Bölümü Ekipmanları
| Adet | Tanım |
|---|---|
| 1 | Üniversal torna tezgahı; BWF marka, Ø200 x 1500 mm işleme kapasiteli |
| 1 | Üniversal torna tezgahı; TARNOW marka, Ø250 x 3000 mm işleme kapasiteli |
| 1 | Üniversal torna tezgahı; CHARHMSHENEBELLI marka, Ø500 x 3000 mm işleme kapasiteli, TT1654C tip, 15 seri numaralı |
| 1 | Planya tezgahı; 700 mm kurs boyu |
| 1 | Planya tezgahı; Rus imal, 500 mm kurs boyu |
| 1 | Kalıpcı freze tezgahı; TOS marka, FNK25A tip |
| 1 | Sütunlu matkap tezgahı |
| 1 | Testere bileme makinesi |
8) Yardımcı Tesisler
| Adet | Tanım |
|---|---|
| - | Basınçlı hava tesisatı |
| 1 | Vidalı hava kompresörü; KOMSAN marka, VEK50 tipli |
| 1 | Vidalı hava kompresörü; ATLAS COPCO marka, GA207/710 tip |
| 1 | Hava kurutucusu; AAG marka |
Opsiyonel Hizmetler (Talebe Göre)
- Yerinde keşif & durum raporu: kapasite/ürün uygunluğu, kondisyon, eksik/ilave parça, kritik kontrol listesi.
- Elektrik/otomasyon kontrolü: pano-sürücü kontrolleri, güvenlik zinciri, I/O testleri, motor/sürücü doğrulama.
- Mekanik revizyon: yatak/şaft/kaplin kontrolü, hizalama, yağlama ve kaçak kontrolleri, bakım planı.
- Modernizasyon: PLC/HMI güncelleme, sürücü yenileme, emniyet iyileştirmeleri, enerji verimliliği.
- Söküm–sevk–kurulum: söküm planı, taşıma koordinasyonu, kurulum, test çalıştırma, operatör eğitimi.
Önemli Notlar
- Bu sayfa liste bazlı hazırlanmıştır. Nihai satış kapsamı (dahil/haric) yerinde inceleme ile netleştirilir.
- 2. el ekipmanlarda revizyon/bakım ihtiyacı oluşabilir. Teklif; mevcut durum ve kapsam netliğine göre hazırlanır.
- Kapasite/ürün aralığı; hammadde, merdane takımları ve saha koşullarına göre değişebilir.
Teklif için form üzerinden talep kapsamını (sadece ekipman / söküm-sevk-kurulum dahil) belirtmeniz yeterlidir.
