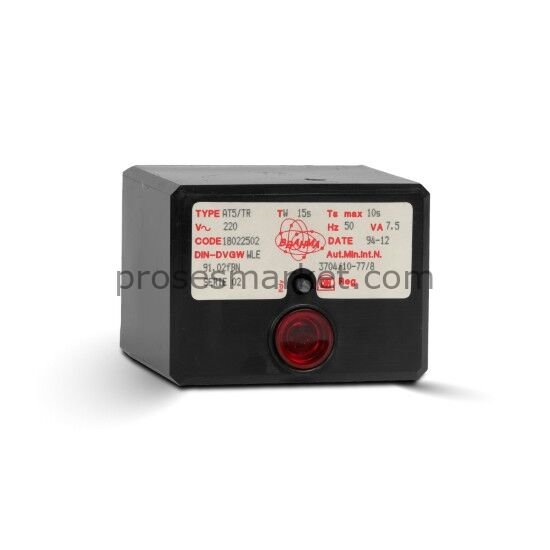

Brahma AT5/TR Brülör Otomatiği 18022502
Brahma AT5/TR Brülör Otomatiği 18022502
Brahma AT5/TR 18022502, atmosferik gaz brülörleri için kullanılan entegre ateşleme trafolu brülör kontrol kutusudur. Brülörün ateşleme çevrimi, alev kontrolü, gaz valfi yönetimi ve emniyet kilitlemesi bu cihaz üzerinden yönetilir.
Bu model; TV/TW 15 sn, TS 10 sn, 220V 50Hz besleme ve 7.5VA çalışma tüketimi değerleriyle listelenmektedir.
Ürün Açıklaması
Brahma AT5/TR gaz brülör otomatiği, 350 kW’a kadar atmosferik gaz brülörlerinde güvenli ateşleme ve alev kontrolü için kullanılan brülör kontrol cihazıdır. Dahili ateşleme trafosu sayesinde brülörün ateşleme çevrimi cihaz üzerinden yönetilir.
Cihaz; brülör ilk çalışmasında bekleme süresini tamamlar, ateşleme çevrimini başlatır, alev varlığını kontrol eder ve alev algılanmadığında sistemi emniyet kilitlemesine alır. Gaz valfi kontrolü, alev kontrolü ve reset fonksiyonu ile yakma sistemlerinde güvenli çalışma sağlar.
Teknik Özellikler
| Marka | Brahma |
| Model | AT5/TR |
| Ürün Kodu | 18022502 |
| Ürün Tipi | Gaz brülör otomatiği / brülör kontrol kutusu |
| Kullanım Tipi | Atmosferik gaz brülörleri |
| Uygun Brülör Gücü | 350 kW’a kadar |
| Ateşleme Trafosu | Dahili / entegre |
| TV/TW / Bekleme Süresi | 15 saniye |
| TS / Emniyet Süresi | 10 saniye |
| Besleme Gerilimi | 220V AC |
| Frekans | 50 Hz |
| Çalışma Tüketimi | 7.5 VA |
| İlk Çalışma Tüketimi | 15 VA |
| Çalışma Sıcaklığı | -10°C ... +60°C |
| Koruma Sınıfı | IP40 |
| Ateşleme Gerilimi | 8 kV |
Kullanım Alanları
- Atmosferik gaz brülörleri
- Kazan ve ısıtma sistemleri
- Doğalgaz brülörü kontrol uygulamaları
- Endüstriyel yakma sistemleri
- Ateşleme, alev kontrolü ve gaz valfi yönetimi
Öne Çıkan Özellikler
- Dahili ateşleme trafosu: Brülör ateşleme çevrimi için entegre trafo yapısına sahiptir.
- TS 10 sn: 10 saniyelik emniyet süresi gerektiren brülör sistemleri için uygundur.
- TV/TW 15 sn: Brülör çalışma çevrimi için bekleme zamanlaması sağlar.
- 350 kW’a kadar kullanım: Atmosferik gaz brülörlerinde kullanılabilir.
- IP40 koruma sınıfı: Uygun pano ve cihaz içi montaj koşullarında kullanıma uygundur.
AT5/TR modeli, AT5 ile karıştırılmamalıdır. Bu ürünün emniyet süresi TS 10 saniye olarak geçer. Değişim yapılırken mevcut cihaz etiketi, ürün kodu ve bağlantı yapısı kontrol edilmelidir.
Sık Sorulan Sorular
Brahma AT5/TR 18022502 ne işe yarar?
Gaz brülörlerinde ateşleme, alev kontrolü, gaz valfi yönetimi ve emniyet kilitlemesi için kullanılan brülör otomatiğidir.
AT5/TR ile AT5 arasındaki fark nedir?
Temel fark emniyet süresidir. AT5 modelinde TS 5 sn, AT5/TR modelinde TS 10 sn olarak geçer.
AT5/TR içinde ateşleme trafosu var mı?
Evet. AT5/TR modeli teknik dokümanda entegre ateşleme trafolu kontrol kutusu olarak belirtilir.
Brahma AT5/TR hangi brülörlerde kullanılır?
350 kW’a kadar atmosferik gaz brülörlerinde kullanılabilir.
Gaz brülör otomatiklerinin montajı, değişimi ve devreye alınması yetkili teknik personel tarafından yapılmalıdır. Yanlış model veya farklı TS süresi seçimi brülör çalışma güvenliğini etkileyebilir.
