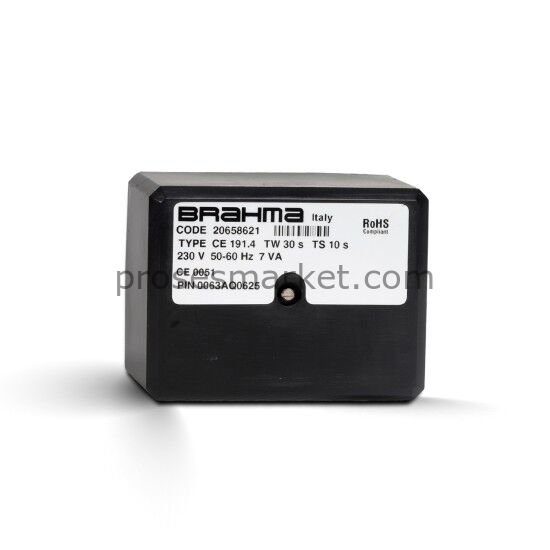

Brahma CE191.4 Brülör Otomatiği 20658621
Brahma CE191.4 20658621, EUROBOX serisine ait, atmosferik gaz brülörlerinde kullanılan otomatik gaz brülör kontrol ünitesidir. Brülörün ateşleme çevrimi, alev denetimi, gaz valfi kontrolü ve emniyet kilitleme işlemlerini yönetir.
Bu model; TW 30 sn bekleme süresi, TS 10 sn emniyet süresi, 230V 50/60Hz besleme yapısı ve iyonizasyon alev kontrolü ile kazan, ısıtma sistemi, sıcak hava jeneratörü ve atmosferik gaz brülörü uygulamalarında kullanıma uygundur.
Ürün Açıklaması
Brahma CE191.4 brülör otomatiği, gaz yakma sistemlerinde güvenli ateşleme, alev algılama ve gaz valfi kontrolü için kullanılan elektronik kontrol cihazıdır. EUROBOX serisinin CE191 tipi, atmosferik ve fansız gaz brülörü uygulamaları için uygundur.
Cihaz, çalışma başlangıcında kendi kontrol çevrimini başlatır. Bekleme süresi sonunda ateşleme ve gaz valfi kontrolü devreye girer. Alev oluşumu iyonizasyon prensibiyle takip edilir. Alev algılanmazsa cihaz emniyet süresi sonunda kilitlemeye geçerek sistemi güvenli konuma alır.
CE191.4 modeli; kombi, kazan, sıcak hava jeneratörü, radyant ısıtıcı, su ısıtıcı ve atmosferik gaz brülörlü yakma sistemlerinde yedek parça olarak tercih edilebilir. Ürün değişiminde mevcut cihaz üzerindeki model, ürün kodu, TW/TS süreleri, besleme gerilimi ve soket yapısı mutlaka kontrol edilmelidir.
Teknik Özellikler
| Marka | Brahma |
| Seri | EUROBOX |
| Model | CE191.4 |
| Ürün Kodu | 20658621 |
| Ürün Tipi | Gaz brülör otomatiği / brülör kontrol ünitesi |
| Brülör Tipi | Atmosferik gaz brülörü |
| Fan Kontrolü | Yok / fansız uygulama |
| Alev Kontrolü | İyonizasyon prensibi |
| Besleme Gerilimi | 230V AC |
| Frekans | 50/60 Hz |
| Çalışma Tüketimi | 7 VA |
| İlk Çalışma Tüketimi | 10 VA |
| TW / Bekleme Süresi | 30 saniye |
| TS / Emniyet Süresi | 10 saniye |
| Alev Kaybı Tepki Süresi | < 1 saniye |
| Minimum İyonizasyon Akımı | 1,2 µA |
| Önerilen İyonizasyon Akımı | Minimum iyonizasyon akımının 3-5 katı |
| Ateşleme Gerilimi | 8 kV |
| Kıvılcım Tekrar Oranı | 25 Hz |
| Önerilen Elektrot Aralığı | 2-4 mm |
| Ateşleme Kablo Uzunluğu | Maksimum 2 m |
| Alev Algılama Kablo Uzunluğu | Maksimum 1 m |
| Çalışma Sıcaklığı | -20°C ... +60°C |
| Nem Dayanımı | Maksimum %95 / 40°C |
| Koruma Sınıfı | NG soket ile IP40 / P-R soket ile IP00 |
| Ağırlık | P/R soket ile 220 g, NG soket ile 275 g |
Sertifika ve Standart Bilgileri
| EN 298 Uygunluğu | Var |
| EC Type Sertifikası | CE Reg. No: 63AQ0625 |
| EN298 Sınıflandırma Kodu | AMCVXN |
Kullanım Alanları
Fansız atmosferik gaz brülörlerinde ateşleme ve alev kontrolü için kullanılabilir.
Isıtma kazanları ve sıcak su sistemlerinde brülör kontrol ünitesi olarak tercih edilebilir.
Gaz yakıtlı sıcak hava jeneratörlerinde güvenli yakma kontrolü sağlar.
Fırın, ocak, su ısıtıcı ve benzeri gaz yakma uygulamalarında kullanılabilir.
Öne Çıkan Avantajlar
- TW 30 sn: 30 saniyelik bekleme süresi gerektiren uygulamalar için uygundur.
- TS 10 sn: 10 saniyelik emniyet süresi ile brülör güvenlik çevrimini yönetir.
- İyonizasyon alev kontrolü: Alev varlığını iyonizasyon sinyali üzerinden takip eder.
- Dahili ateşleme: EUROBOX serisi içerisinde dahili ateşleme yapısı sunar.
- EN298 uygunluğu: Otomatik gaz brülör kontrol sistemleri standardına uygun olarak tasarlanmıştır.
- Volatile lock-out: Emniyet kilitlemesi sonrası yeniden başlatma ana beslemenin kesilip verilmesiyle yapılır.
Brahma CE191.4 değişimi yapılırken mevcut cihaz üzerindeki ürün kodu, TW/TS süreleri, besleme gerilimi, soket tipi ve bağlantı şeması mutlaka kontrol edilmelidir. Aynı seri içerisindeki farklı modellerin zamanlama ve bağlantı özellikleri değişebilir.
Montaj ve Güvenlik Notları
- Brülör otomatiği montajı ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır.
- Faz, nötr ve toprak bağlantıları doğru yapılmalıdır.
- Alev algılama kablosu, güç ve ateşleme kablolarına yakın döşenmemelidir.
- Ateşleme kablosu kısa tutulmalı ve uygun izolasyonlu kablo kullanılmalıdır.
- IP00 soketli uygulamalarda cihaz, uygun koruma sağlayan gövde veya pano içerisinde kullanılmalıdır.
- İlk çalıştırma öncesinde gaz hattı, elektrot aralığı, alev sinyali ve bağlantılar kontrol edilmelidir.
Sık Sorulan Sorular
Brahma CE191.4 20658621 ne işe yarar?
Brahma CE191.4 20658621, atmosferik gaz brülörlerinde ateşleme, alev algılama, gaz valfi kontrolü ve emniyet kilitlemesi için kullanılan brülör otomatiğidir.
Brahma CE191.4 TW ve TS süreleri nedir?
20658621 kodlu CE191.4 modeli için TW süresi 30 saniye, TS emniyet süresi 10 saniye olarak geçmektedir.
CE191.4 hangi brülörlerde kullanılır?
CE191.4 modeli, atmosferik ve fansız gaz brülörü uygulamalarında kullanılmak üzere değerlendirilmelidir.
CE191.4 alevi nasıl algılar?
Cihaz alev algılamasını iyonizasyon prensibiyle yapar.
CE191.4 reset nasıl yapılır?
EUROBOX serisinde emniyet kilitlemesi sonrası yeniden başlatma, ana beslemenin kesilip tekrar verilmesiyle yapılır.
Bu sayfada yer alan teknik bilgiler Brahma EUROBOX seri teknik dokümanı ve CE191.4 20658621 ürün koduna ait teknik bilgiler esas alınarak hazırlanmıştır. Üretici firma ürün teknik özelliklerinde, bağlantı yapısında ve tasarımında önceden haber vermeksizin değişiklik yapabilir.
Gaz brülör otomatikleri güvenlik ekipmanıdır. Yanlış ürün seçimi veya hatalı bağlantı sistem güvenliğini etkileyebilir. Değişim yapılmadan önce mevcut ürün etiketi ve bağlantı şeması mutlaka kontrol edilmelidir.
