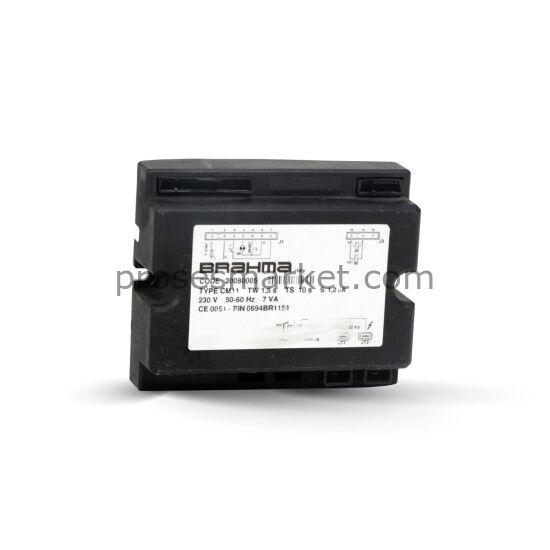

Brahma CM11 Brülör Otomatiği 20080005
Brahma CM11 20080005, EUROFLAT serisine ait, atmosferik gaz brülörleri için kullanılan manuel resetli gaz brülör otomatiğidir. Brülörün ateşleme çevrimi, alev algılama, gaz valfi kontrolü ve emniyet kilitleme işlemlerini yönetir.
Bu model; TW 1,5 sn bekleme süresi, TS 10 sn emniyet süresi, 230V 50/60Hz besleme ve iyonizasyon alev kontrolü ile kombi, kazan, su ısıtıcı ve atmosferik gaz brülörü uygulamalarında kullanıma uygundur.
Ürün Açıklaması
Brahma CM11 brülör otomatiği, gaz yakma cihazlarında güvenli ateşleme, alev kontrolü ve gaz valfi yönetimi için kullanılan elektronik kontrol ünitesidir. EUROFLAT serisinin CM11 modeli, özellikle fansız atmosferik gaz brülörü uygulamalarında tercih edilir.
Cihaz, çalışma başlangıcında bekleme süresini tamamlar, ardından ateşleme ve gaz valfi kontrolünü devreye alır. Alev oluşumu iyonizasyon prensibiyle takip edilir. Emniyet süresi içinde alev algılanmazsa cihaz kilitlemeye geçerek brülörü güvenli konuma alır.
CM11 modeli manuel resetli yapıdadır. Arıza veya kilitleme durumunda cihazın tekrar devreye alınması için reset işlemi gerekir. Ürün değişimi yapılırken mevcut cihaz üzerindeki model, ürün kodu, TW/TS süreleri, besleme gerilimi ve bağlantı yapısı mutlaka kontrol edilmelidir.
Teknik Özellikler
| Marka | Brahma |
| Seri | EUROFLAT |
| Model | CM11 |
| Ürün Kodu | 20080005 |
| Ürün Tipi | Gaz brülör otomatiği / brülör kontrol ünitesi |
| Brülör Tipi | Atmosferik gaz brülörü |
| Fan Kontrolü | Yok / fansız uygulama |
| Reset Tipi | Manuel reset |
| Alev Kontrolü | İyonizasyon prensibi |
| Valf Kontrolü | Tek gaz valfi kontrolü |
| Besleme Gerilimi | 230V AC |
| Frekans | 50/60 Hz |
| TW / Bekleme Süresi | 1,5 saniye |
| TS / Emniyet Süresi | 10 saniye |
| Alev Kaybı Tepki Süresi | ≤ 1 saniye |
| Çalışma Tüketimi | 7 VA |
| İlk Çalışma Tüketimi | 10 VA |
| Minimum İyonizasyon Akımı | 1,2 µA |
| Önerilen İyonizasyon Akımı | Minimum iyonizasyon akımının 3-5 katı |
| Ateşleme Gerilimi | 20 kV |
| Kıvılcım Tekrar Oranı | 25 Hz |
| Önerilen Elektrot Aralığı | 2-4 mm |
| Ateşleme Kablo Uzunluğu | Maksimum 2 m |
| Alev Algılama Kablo Uzunluğu | Maksimum 1 m |
| Çalışma Sıcaklığı | -20°C ... +60°C |
| Nem Dayanımı | Maksimum %95 / 40°C |
| Koruma Sınıfı | IP00 |
| Ağırlık | Yaklaşık 200 g |
Sertifika ve Standart Bilgileri
| EN 298 Uygunluğu | Var |
| CE PIN | 0694BR1154 |
| EN 298 Sınıflandırma Kodu | AMCLXN |
Kullanım Alanları
Fansız atmosferik gaz brülörlerinde ateşleme ve alev kontrolü için kullanılabilir.
Gaz yakıtlı kombi, kazan ve sıcak su sistemlerinde brülör otomatiği olarak tercih edilir.
Gazlı su ısıtıcılarında güvenli ateşleme ve alev algılama için kullanılabilir.
Soba, ocak, fırın ve benzeri atmosferik gaz yakma uygulamalarında değerlendirilebilir.
Öne Çıkan Avantajlar
- Manuel reset: Kilitleme sonrası güvenli reset kontrolü sağlar.
- TW 1,5 sn: Kısa bekleme süresi ile hızlı devreye alma sunar.
- TS 10 sn: 10 saniyelik emniyet süresi gerektiren gaz brülör sistemleri için uygundur.
- İyonizasyon alev kontrolü: Alev varlığını iyonizasyon sinyali üzerinden takip eder.
- Dahili ateşleme yapısı: 20 kV ateşleme gerilimi ile brülör ateşleme çevrimini destekler.
- EUROFLAT seri tasarımı: Kompakt gövde yapısı ile gaz yakma cihazlarında pratik kullanım sağlar.
Brahma CM11 değişimi yapılırken mevcut cihaz üzerindeki model kodu, ürün kodu, TW/TS süreleri, reset tipi, besleme gerilimi ve bağlantı yapısı mutlaka kontrol edilmelidir. Aynı EUROFLAT serisi içerisinde farklı reset, fan ve zamanlama özelliklerine sahip modeller bulunabilir.
Montaj ve Güvenlik Notları
- Brülör otomatiği güvenlik ekipmanıdır; montaj ve devreye alma yetkili teknik personel tarafından yapılmalıdır.
- Faz, nötr ve toprak bağlantıları doğru yapılmalıdır.
- Alev algılama kablosu güç ve ateşleme kablolarına yakın döşenmemelidir.
- Ateşleme kablosu mümkün olduğunca kısa tutulmalı ve uygun izolasyonlu kablo kullanılmalıdır.
- IP00 koruma sınıfı nedeniyle cihaz uygun muhafaza, cihaz gövdesi veya pano içerisinde kullanılmalıdır.
- İlk çalıştırma öncesinde gaz hattı, elektrot aralığı, alev sinyali ve bağlantılar kontrol edilmelidir.
Sık Sorulan Sorular
Brahma CM11 20080005 ne işe yarar?
Brahma CM11 20080005, atmosferik gaz brülörlerinde ateşleme, alev algılama, gaz valfi kontrolü ve emniyet kilitlemesi için kullanılan manuel resetli brülör otomatiğidir.
Brahma CM11 TW ve TS süreleri nedir?
CM11 20080005 modeli için TW süresi 1,5 saniye, TS emniyet süresi 10 saniye olarak kullanılır.
CM11 fanlı brülörlerde kullanılır mı?
CM11 modeli fansız atmosferik gaz brülör uygulamaları için değerlendirilmelidir. Fanlı uygulamalarda mevcut cihazın model kodu ve bağlantı şeması kontrol edilmelidir.
CM11 reset tipi nedir?
Brahma CM11 manuel resetli modeldir. Kilitleme sonrasında cihazın tekrar devreye alınması için reset işlemi gerekir.
CM11 alevi nasıl algılar?
Cihaz alev algılamasını iyonizasyon prensibiyle yapar.
Bu sayfada yer alan teknik bilgiler Brahma EUROFLAT seri teknik dokümanı ve CM11 ürün bilgileri esas alınarak hazırlanmıştır. Üretici firma ürün teknik özelliklerinde, bağlantı yapısında ve tasarımında önceden haber vermeksizin değişiklik yapabilir.
Yanlış brülör otomatiği seçimi sistem güvenliğini etkileyebilir. Değişim yapılmadan önce mevcut ürün etiketi ve bağlantı şeması mutlaka kontrol edilmelidir.
