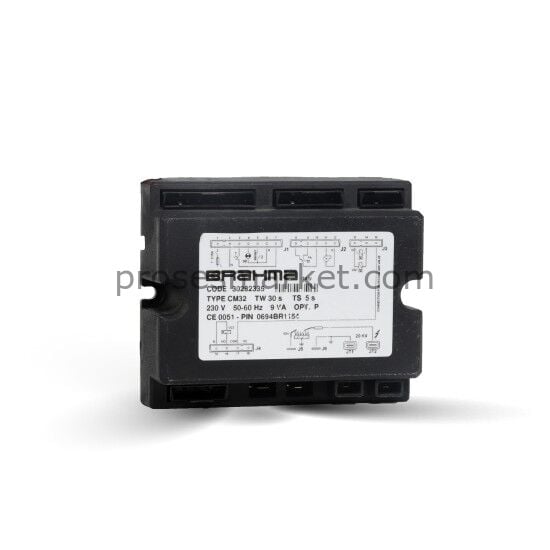

Brahma CM32 Brülör Otomatiği 30282335
Brahma CM32 30282335, EUROFLAT serisine ait, fanlı gaz brülörü uygulamalarında kullanılan manuel resetli gaz brülör otomatiği / brülör kontrol ünitesidir. Brülörün ateşleme çevrimi, fan kontrolü, hava presostatı kontrolü, alev algılama, gaz valfi yönetimi ve emniyet kilitleme işlemlerini yönetir.
Bu versiyon; TW 30 sn ön süpürme süresi, TS 5 sn emniyet süresi, 230V 50/60Hz besleme ve iyonizasyon alev kontrolü ile fanlı atmosferik gaz brülörlerinde kullanıma uygundur.
Ürün Açıklaması
Brahma CM32 brülör otomatiği, fanlı gaz brülörlerinde güvenli ateşleme, ön süpürme, alev kontrolü ve gaz valfi yönetimi için kullanılan elektronik kontrol ünitesidir. EUROFLAT serisinin CM32 modeli, özellikle fan kontrolü ve hava presostatı bulunan kapalı yanma odalı gaz yakma sistemleri için değerlendirilir.
Cihaz, çalışma başlangıcında fan ve hava presostatı kontrolünü gerçekleştirir. Ön süpürme süresi tamamlandıktan sonra ateşleme ve gaz valfi kontrolünü devreye alır. Alev oluşumu iyonizasyon prensibiyle takip edilir. Emniyet süresi içinde alev algılanmazsa cihaz kilitlemeye geçerek brülörü güvenli konuma alır.
CM32 modeli manuel resetli yapıdadır. Arıza veya kilitleme durumunda cihazın tekrar devreye alınması için reset işlemi gerekir. Ürün değişimi yapılırken mevcut cihaz üzerindeki model, ürün kodu, TW/TS süreleri, besleme gerilimi, soket ve bağlantı yapısı mutlaka kontrol edilmelidir.
Teknik Özellikler
| Marka | Brahma |
| Seri | EUROFLAT |
| Model | CM32 |
| Ürün Kodu | 30282335 |
| Ürün Tipi | Gaz brülör otomatiği / brülör kontrol ünitesi |
| Brülör Tipi | Fanlı atmosferik gaz brülörü |
| Fan Kontrolü | Var |
| Hava Presostatı Kontrolü | Var |
| Reset Tipi | Manuel reset |
| Elektrot Yapısı | Ayrı ateşleme ve iyonizasyon elektrodu |
| Alev Kontrolü | İyonizasyon prensibi |
| Valf Kontrolü | 2 gaz valfi kontrolü |
| Besleme Gerilimi | 230V AC |
| Frekans | 50/60 Hz |
| TW / Ön Süpürme Süresi | 30 saniye |
| TS / Emniyet Süresi | 5 saniye |
| Alev Kaybı Tepki Süresi | ≤ 1 saniye |
| Çalışma Tüketimi | 9 VA, fanlı versiyonlar için |
| İlk Çalışma Tüketimi | 12 VA, fanlı versiyonlar için |
| Minimum İyonizasyon Akımı | 1,2 µA |
| Önerilen İyonizasyon Akımı | Minimum iyonizasyon akımının 3-5 katı |
| Ateşleme Gerilimi | 20 kV |
| Kıvılcım Tekrar Oranı | 25 Hz |
| Önerilen Elektrot Aralığı | 2-4 mm |
| Ateşleme Kablo Uzunluğu | Maksimum 2 m |
| Alev Algılama Kablo Uzunluğu | Maksimum 1 m |
| Çalışma Sıcaklığı | -20°C ... +60°C |
| Nem Dayanımı | Maksimum %95 / 40°C |
| Koruma Sınıfı | IP00 |
| Ağırlık | Yaklaşık 200 g |
Sertifika ve Standart Bilgileri
| EN 298 Uygunluğu | Var |
| CE PIN | 0694BR1154 |
| EN 298 Sınıflandırma Kodu | FMCLXN |
Kullanım Alanları
Fan ve hava presostatı bulunan gaz brülörlerinde çalışma çevrimini kontrol eder.
Gaz yakıtlı kombi, kazan ve sıcak su sistemlerinde brülör kontrol ünitesi olarak kullanılır.
Fanlı gaz yakma sistemlerinde güvenli ateşleme ve alev kontrolü sağlar.
İki gaz valfi kontrolü gerektiren uygun brülör uygulamalarında değerlendirilir.
Öne Çıkan Avantajlar
- Fan kontrolü: Fanlı gaz brülörlerinde ön süpürme ve hava kontrol çevrimine uygundur.
- TW 30 sn: 30 saniyelik ön süpürme süresi gerektiren uygulamalar için tercih edilir.
- TS 5 sn: 5 saniyelik emniyet süresi ile hızlı alev kontrolü sağlar.
- Manuel reset: Kilitleme sonrası güvenli reset işlemi yapılmasını sağlar.
- 2 gaz valfi kontrolü: Çift valfli brülör sistemleri için uygun kontrol yapısı sunar.
- İyonizasyon alev kontrolü: Alev varlığını iyonizasyon sinyali üzerinden takip eder.
Brahma CM32 modelinde farklı ürün kodları ve farklı TW/TS süreleri bulunabilir. Değişim yapılırken mevcut cihaz üzerindeki model, ürün kodu, TW/TS süresi, besleme gerilimi, fan kontrolü, valf sayısı ve soket bağlantısı mutlaka kontrol edilmelidir.
Sık Sorulan Sorular
Brahma CM32 30282335 ne işe yarar?
Brahma CM32 30282335, fanlı gaz brülörlerinde fan, hava presostatı, ateşleme, alev algılama ve gaz valfi kontrolü için kullanılan brülör otomatiğidir.
Brahma CM32 TW ve TS süreleri nedir?
Bu içerikte hazırlanan 30282335 kodlu versiyon için TW süresi 30 saniye, TS emniyet süresi 5 saniye olarak kullanılmıştır.
CM32 fanlı brülörlerde kullanılır mı?
Evet. CM32, fanlı gaz brülörü uygulamaları için tasarlanmış EUROFLAT serisi bir brülör kontrol ünitesidir.
CM32 kaç gaz valfi kontrol eder?
CM32 model kodundaki “2” ifadesi, iki gaz valfi kontrolü bulunan versiyonu belirtir.
CM32 ile CM11 arasındaki fark nedir?
CM11 fansız ve tek valf kontrollü uygulamalar için kullanılırken, CM32 fanlı ve iki valf kontrollü uygulamalar için değerlendirilir.
Bu sayfada yer alan teknik bilgiler Brahma EUROFLAT seri teknik dokümanı ve CM32 30282335 ürün bilgileri esas alınarak hazırlanmıştır. Üretici firma ürün teknik özelliklerinde, bağlantı yapısında ve tasarımında önceden haber vermeksizin değişiklik yapabilir.
Gaz brülör otomatikleri güvenlik ekipmanıdır. Yanlış ürün seçimi veya hatalı bağlantı sistem güvenliğini etkileyebilir. Değişim yapılmadan önce mevcut ürün etiketi ve bağlantı şeması mutlaka kontrol edilmelidir.
