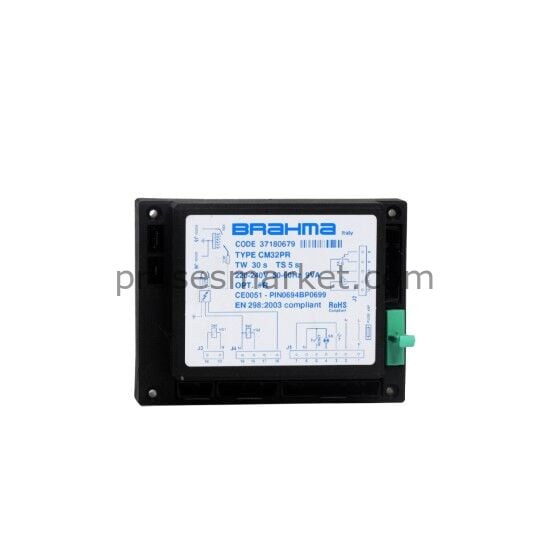

Brahma CM32PR 220V Brülör Otomatiği
Brahma CM32PR 220V, fanlı gaz brülörlerinde ateşleme çevrimi, fan kontrolü, hava presostatı kontrolü, gaz valfi yönetimi ve alev algılama işlemleri için kullanılan gaz brülör otomatiği / brülör kontrol ünitesidir.
Bu versiyon; 220-240V AC besleme, TW 30 sn ön süpürme süresi, TS 5 sn emniyet süresi ve iyonizasyon alev kontrolü ile fanlı gaz brülörü uygulamalarında kullanıma uygundur.
Ürün Açıklaması
Brahma CM32PR brülör otomatiği, fanlı gaz brülörlerinde güvenli ateşleme, ön süpürme, alev algılama ve gaz valfi kontrolü için kullanılan elektronik kontrol cihazıdır. Cihaz, brülör ilk çalıştığında kendi kontrol çevrimini başlatır ve fan / hava presostatı kontrolünden sonra ateşleme sürecini yönetir.
Ön süpürme süresi tamamlandıktan sonra gaz valfi ve ateşleme devresi devreye alınır. Alev, iyonizasyon prensibiyle kontrol edilir. Emniyet süresi içinde alev algılanmazsa cihaz kilitlemeye geçerek brülörü güvenli konuma alır.
CM32PR 220V modeli; kazan, sıcak hava jeneratörü, fanlı gaz brülörü, Robur tip ısıtıcı sistemleri ve endüstriyel yakma uygulamalarında yedek parça olarak değerlendirilebilir. Ürün değişimi yapılırken mevcut cihaz üzerindeki model, kod, TW/TS süreleri, besleme gerilimi ve soket bağlantısı mutlaka kontrol edilmelidir.
Teknik Özellikler
| Marka | Brahma |
| Model | CM32PR |
| Ürün Kodu | 37180677 / 37180679, etikete göre kontrol edilmelidir |
| Ürün Tipi | Gaz brülör otomatiği / brülör kontrol ünitesi |
| Kullanım Tipi | Fanlı gaz brülörü uygulamaları |
| Besleme Gerilimi | 220-240V AC |
| Frekans | 50-60 Hz |
| TW / Ön Süpürme Süresi | 30 saniye |
| TS / Emniyet Süresi | 5 saniye |
| Çalışma Tüketimi | 9 VA |
| İlk Çalışma Tüketimi | 12 VA, fan kontrollü tipler için |
| Alev Kontrolü | İyonizasyon prensibi |
| Fan Kontrolü | Var |
| Hava Presostatı Kontrolü | Var |
| Gaz Valfi Kontrolü | VG1 / VG2 çıkış kontrolü |
| Termostat Kontak Kapasitesi | 4 A, seri teknik değeri |
| Gaz Valfi Kontak Kapasitesi | 0,5 A, seri teknik değeri |
| Fan Kontak Kapasitesi | 1 A, seri teknik değeri |
| Alev Kaybı Tepki Süresi | < 1 saniye |
| Çalışma Sıcaklığı | -20°C ... +60°C |
| Ortam Nemi | Maksimum %95 / 40°C |
| Koruma Sınıfı | IP00 |
| Standart | EN 298 uyumlu versiyonlar bulunur |
Kullanım Alanları
Fan ve hava presostatı bulunan gaz brülörlerinde çalışma çevrimini kontrol eder.
Gaz yakıtlı kazan ve sıcak su sistemlerinde brülör kontrol ünitesi olarak kullanılabilir.
Fanlı yakma sistemlerinde güvenli ateşleme ve alev kontrolü sağlar.
CM32PR 220V versiyonları Robur tip cihazlarda yedek parça olarak kullanılabilir.
Öne Çıkan Avantajlar
- 220-240V çalışma: Standart 220V AC besleme yapısına uygundur.
- TW 30 sn: Fanlı brülörlerde ön süpürme sürecini yönetir.
- TS 5 sn: 5 saniyelik emniyet süresi ile ateşleme güvenliğini destekler.
- Fan kontrolü: Fan ve hava presostatı bulunan sistemlerde kullanılabilir.
- İyonizasyon alev kontrolü: Alev varlığını iyonizasyon sinyali üzerinden takip eder.
- Gaz valfi yönetimi: Brülör çalışma çevriminde gaz valfi kontrolünü sağlar.
Brahma CM32PR modelinde farklı ürün kodları ve farklı zamanlama değerlerine sahip versiyonlar bulunabilir. Değişim yapılırken mevcut cihaz üzerindeki kod, model, TW süresi, TS süresi, besleme gerilimi ve soket bağlantısı kontrol edilmelidir.
Sık Sorulan Sorular
Brahma CM32PR 220V ne işe yarar?
Fanlı gaz brülörlerinde fan kontrolü, hava presostatı kontrolü, ateşleme, gaz valfi yönetimi ve alev algılama için kullanılan brülör otomatiğidir.
Brahma CM32PR 220V TW ve TS süreleri nedir?
Bu içerikte hazırlanan CM32PR 220V versiyon için TW süresi 30 saniye, TS emniyet süresi 5 saniye olarak belirtilmiştir.
CM32PR fanlı brülörlerde kullanılır mı?
Evet. CM32PR, fan kontrolü ve hava presostatı bulunan gaz brülörü uygulamalarında kullanılmak üzere değerlendirilir.
Ürün kodu neden kontrol edilmelidir?
CM32PR modelinde farklı ürün kodları ve zamanlama seçenekleri bulunabilir. Bu nedenle eski ürün üzerindeki kod, TW/TS süreleri ve soket yapısı kontrol edilmelidir.
Bu sayfada yer alan teknik bilgiler Brahma CM32PR 220V ürün bilgileri ve seri teknik dokümanları esas alınarak hazırlanmıştır. Üretici firma ürün teknik özelliklerinde, bağlantı yapısında ve tasarımında önceden haber vermeksizin değişiklik yapabilir.
Gaz brülör otomatikleri güvenlik ekipmanıdır. Yanlış ürün seçimi veya hatalı bağlantı sistem güvenliğini etkileyebilir. Değişim yapılmadan önce mevcut ürün etiketi ve bağlantı şeması mutlaka kontrol edilmelidir.
