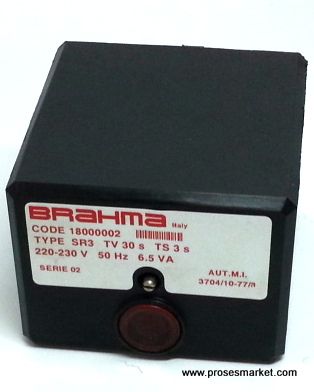

Brahma SR3 Brülör Otomatiği 18000002
Brahma SR3 18000002, üflemeli gaz brülörlerinde kullanılan gaz brülör otomatiği / brülör kontrol kutusudur. Brülör motoru, gaz valfi, ateşleme trafosu, hava presostatı ve alev kontrol devresinin emniyetli şekilde yönetilmesini sağlar.
Bu model; TV 30 sn ön süpürme süresi ve STS / TS 3 sn emniyet süresiyle, 220V 50Hz besleme gerilimine sahip gaz brülör sistemlerinde kullanıma uygundur.
Ürün Açıklaması
Brahma SR3 brülör otomatiği, üflemeli gaz brülörlerinde ateşleme çevrimi, hava kontrolü, alev algılama, gaz valfi kontrolü ve arıza durumunda emniyet kilitlemesi için kullanılan güvenlik amaçlı kontrol cihazıdır.
Cihaz, termostat ve gaz presostatı uygun konuma geldiğinde brülör motorunu devreye alır. Ön süpürme süresi tamamlandıktan sonra gaz valfi ve ateşleme trafosu çalıştırılır. Emniyet süresi içerisinde kararlı alev oluşmazsa kontrol kutusu kilitlemeye geçerek sistemi güvenli konuma alır.
SR3 modeli, iyonizasyon prensibiyle alev kontrolü yapar. Çalışma sırasında alev kaybı oluşursa cihaz yeniden ateşleme denemesi yapar; alev geri gelmezse emniyet kilitlemesine geçer. Bu yapı, kazan, üflemeli gaz brülörü ve endüstriyel yakma sistemlerinde güvenli çalışma için önemlidir.
Teknik Özellikler
| Marka | Brahma |
| Model | SR3 |
| Ürün Kodu | 18000002 |
| Ürün Tipi | Gaz brülör otomatiği / brülör kontrol kutusu |
| Kullanım Tipi | Üflemeli / cebri çekişli gaz brülörleri |
| Uygun Brülör Gücü | 120 kW’a kadar |
| TV / Ön Süpürme Süresi | 30 saniye |
| STS / TS Emniyet Süresi | 3 saniye |
| Besleme Gerilimi | 220V AC |
| Frekans | 50 Hz |
| Çalışma Sıcaklığı | -10°C ... +60°C |
| Koruma Sınıfı | IP40 |
| İlk Çalışma Tüketimi | 10 VA |
| Çalışma Tüketimi | 6,5 VA |
| Brülör Motoru Kontak Kapasitesi | 4 A |
| Gaz Valfi Kontak Kapasitesi | 2 A |
| Ateşleme Trafosu Kontak Kapasitesi | 2 A |
| Alarm Kontak Kapasitesi | 1 A |
| Regülatör Kontak Kapasitesi | 6 A |
| Alev Kontrolü | İyonizasyon prensibi |
| Minimum İyonizasyon Akımı | 0,5 µA |
| Önerilen İyonizasyon Akımı | 7 µA |
| Algılama Probu Gerilimi | 300V |
| Alev Kaybı Tepki Süresi | < 1 saniye |
| Minimum İzolasyon Direnci | > 50 MΩ |
| Ağırlık | Yaklaşık 550 g, soket dahil |
Kullanım Alanları
Cebri çekişli gaz brülörlerinde çalışma çevriminin güvenli şekilde yönetilmesini sağlar.
Isıtma kazanları ve sıcak su sistemlerinde brülör kontrol kutusu olarak kullanılabilir.
Gaz valfi, hava presostatı, ateşleme trafosu ve alev algılama kontrolü gerektiren sistemlerde tercih edilir.
Brahma SR3 kullanan sistemlerde model ve zamanlama uyumu kontrol edilerek yedek parça olarak değerlendirilebilir.
Öne Çıkan Avantajlar
- TV 30 sn: 30 saniyelik ön süpürme süresi gerektiren brülör uygulamalarına uygundur.
- STS / TS 3 sn: 3 saniyelik emniyet süresi ile hızlı alev kontrol çevrimi sağlar.
- İyonizasyon alev kontrolü: Alev varlığını iyonizasyon sinyali üzerinden takip eder.
- Hava presostatı kontrolü: Üflemeli brülörlerde hava akış kontrolü için uygun yapı sunar.
- IP40 gövde koruması: Brülör ve pano içi montajlarda pratik kullanım sağlar.
- Reset ve kilit sinyali: Arıza durumlarında emniyet kilitlemesi ve reset fonksiyonu sunar.

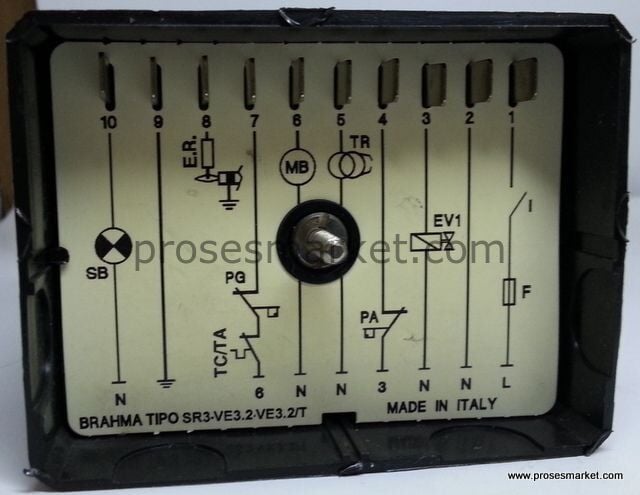

Brahma SR3 değişimi yapılırken mevcut cihaz üzerindeki ürün kodu, TV süresi, STS/TS süresi, besleme gerilimi, soket tipi ve bağlantı şeması mutlaka kontrol edilmelidir. Aynı SR3 serisi içerisinde farklı TV sürelerine sahip versiyonlar bulunabilir.
Montaj ve Güvenlik Notları
- Brülör otomatiği güvenlik ekipmanıdır; cihaz açılmamalı ve müdahale edilmemelidir.
- Montaj ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır.
- Faz, nötr ve toprak bağlantıları doğru yapılmalıdır.
- Brülör gövdesi, ateşleme trafosu ve kontrol kutusu toprak bağlantıları güvenli şekilde yapılmalıdır.
- Alev algılama probu kablosu 20 metreden uzun olmamalıdır.
- Alev algılama kablosu, güç ve ateşleme kablolarına yakın döşenmemelidir.
- İlk çalıştırma öncesinde hava presostatı, gaz presostatı, alev sinyali ve bağlantılar kontrol edilmelidir.
Sık Sorulan Sorular
Brahma SR3 18000002 ne işe yarar?
Brahma SR3 18000002, üflemeli gaz brülörlerinde motor, gaz valfi, ateşleme trafosu, hava presostatı ve alev kontrol çevrimini yöneten gaz brülör otomatiğidir.
Brahma SR3 18000002 TV ve STS süreleri nedir?
Bu model için ürün bilgisi TV 30 saniye ve STS / TS 3 saniye olarak belirtilmiştir.
Brahma SR3 hangi brülörlerde kullanılır?
SR3 serisi, 120 kW’a kadar üflemeli / cebri çekişli gaz brülörlerinde kullanılmak üzere değerlendirilir.
Brahma SR3 alevi nasıl algılar?
Cihaz alev algılamasını iyonizasyon prensibiyle yapar. Minimum iyonizasyon akımı 0,5 µA olarak belirtilmiştir.
Ürün değişiminde nelere dikkat edilmelidir?
Model, ürün kodu, TV süresi, STS/TS süresi, besleme gerilimi, soket tipi ve bağlantı şeması mevcut cihaz etiketiyle karşılaştırılmalıdır.
Bu sayfada yer alan teknik bilgiler Brahma SR3 - VE3 - BV3 - GV2 teknik dokümanı ve SR3 18000002 ürün bilgisi esas alınarak hazırlanmıştır. Üretici firma ürün teknik özelliklerinde, bağlantı yapısında ve tasarımında önceden haber vermeksizin değişiklik yapabilir.
Gaz brülör otomatikleri güvenlik ekipmanıdır. Yanlış ürün seçimi veya hatalı bağlantı sistem güvenliğini etkileyebilir. Değişim yapılmadan önce mevcut ürün etiketi ve bağlantı şeması mutlaka kontrol edilmelidir.
