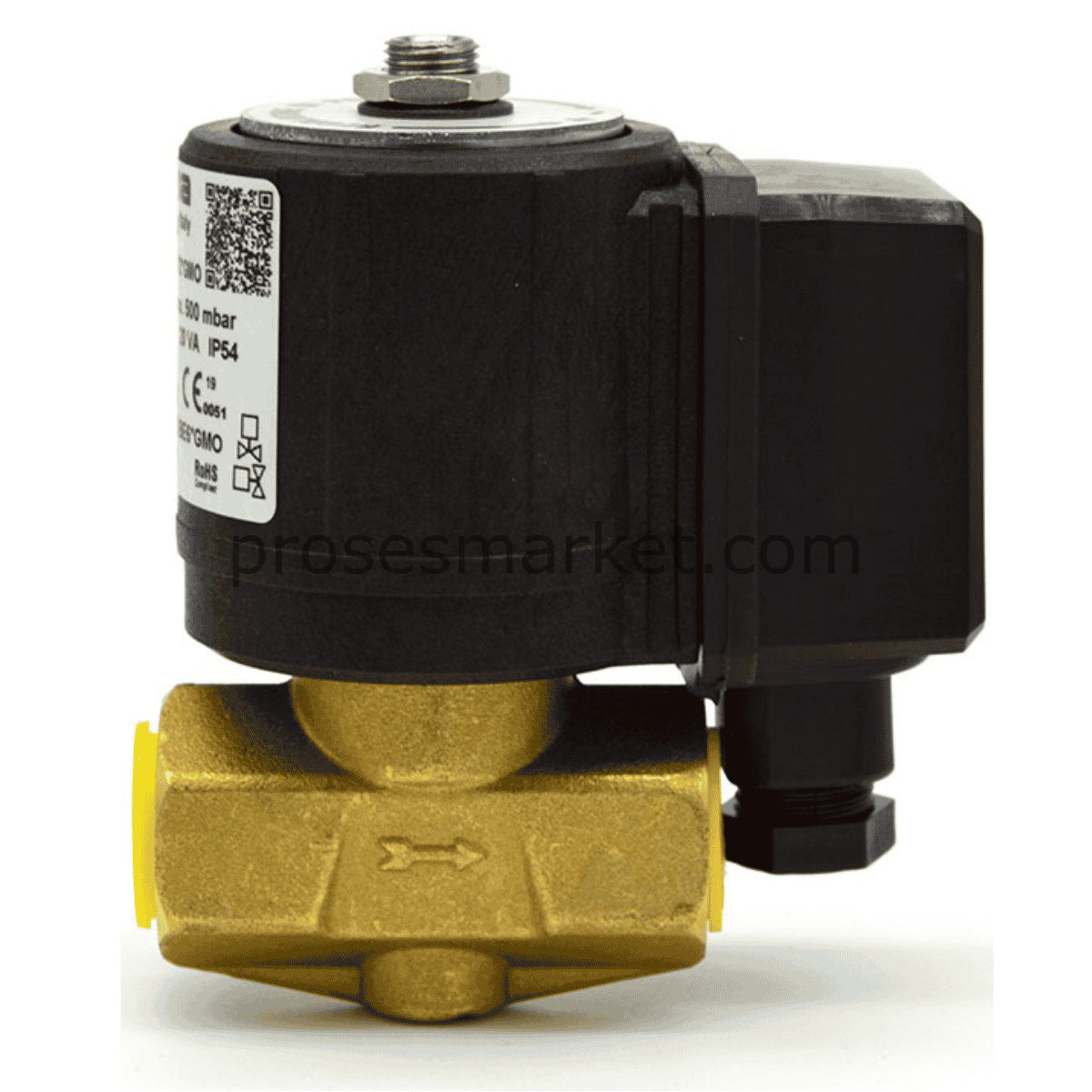

BRAHMA E6GS101/2*GMO Valf 13742002
BRAHMA E6G*S10*1/2*GMO Valf 13742002
BRAHMA E6G*S10*1/2*GMO, doğalgaz brülörlerinde gaz akışının elektriksel olarak kontrol edilmesi için kullanılan normalde kapalı gaz solenoid valfi modelidir. Tek kademeli açma-kapama kontrolü gereken brülör gaz hattı uygulamalarında tercih edilir.
Teknik dokümana göre bu model; G1/2” bağlantı, DN15, 10 mm geçiş deliği, 0-500 mbar çalışma basıncı, 230 Vac 50-60 Hz besleme ve 20VA güç tüketimiyle kullanılır.
Ürün Açıklaması
BRAHMA E6G*S10*1/2*GMO Valf, gaz yakıtlı brülörlerde gaz hattının açma-kapama kontrolü için tasarlanmış kompakt yapılı bir gaz solenoid valfidir. Brülör kontrol sisteminden gelen elektriksel komut ile gaz akışını açar veya kapatır.
Model kodundaki S hızlı ve sessiz açma tipini, 10 10 mm geçiş deliğini, 1/2 G1/2” bağlantı ölçüsünü, G AC besleme ile çalışan doğrultuculu yapıyı, MO ise klemensli bağlantı tipini ifade eder.
G1/2” bağlantı, DN15 ve 0-500 mbar çalışma basıncı sayesinde küçük ve orta kapasiteli doğalgaz brülörleri, kazan brülörleri, sıcak hava jeneratörleri ve gaz yolu armatürlerinde kullanılabilir.
Teknik Özellikler
| Marka | BRAHMA |
| Model | E6G*S10*1/2*GMO |
| Ürün Kodu | 13742002 |
| Seri | BRAHMA E6G Serisi |
| Ürün Tipi | Normalde kapalı gaz solenoid valfi |
| Açma Tipi | Hızlı ve sessiz açma |
| Gaz Ailesi | I. / II. / III. gaz ailesi |
| Bağlantı Ölçüsü | G1/2” |
| DN Değeri | DN15 |
| Geçiş Deliği | 10 mm |
| Çalışma Basıncı | 0 - 500 mbar |
| Metan Debisi | 3,9 m³/h, ΔP 2,5 mbar değerinde |
| Besleme Gerilimi | 230 Vac 50-60 Hz |
| Güç Tüketimi | 20VA, 230 Vac |
| 110 Vac Tüketim | 18VA |
| Bağlantı Tipi | MO - Klemensli bağlantı |
| Koruma Sınıfı | MO bağlantı tipinde IP54 |
| Sınıf | Class A |
| Grup | Group 2 |
| Çalışma Sıcaklığı | -10°C / +60°C |
| Kapanma Süresi | ≤ 1 saniye |
| Açılma Süresi | ≤ 1 saniye, hızlı açma versiyonları için |
| Montaj Pozisyonu | Yatay veya dikey montaj |
| Gövde Malzemesi | Pres pirinç gövde |
| Ağırlık | Yaklaşık 730 g |
Kullanım Alanları
- Doğalgaz brülörleri
- Gaz yakıtlı kazan brülörleri
- Sıcak hava jeneratörleri
- Brülör gaz hattı açma-kapama kontrolü
- Tek kademeli gaz kontrol uygulamaları
- Gaz yolu armatürleri
- Emniyetli gaz kesme sistemleri
Öne Çıkan Avantajlar
- Normalde kapalı yapı: Enerji kesildiğinde gaz akışının güvenli şekilde kapanmasına yardımcı olur.
- Hızlı ve sessiz açma: Brülör gaz hattında pratik açma-kapama kontrolü sağlar.
- G1/2” bağlantı: DN15 gaz hattı uygulamaları için uygundur.
- 0-500 mbar çalışma basıncı: Doğalgaz brülör gaz hattı uygulamalarında kullanılabilir.
- IP54 klemens bağlantı: MO bağlantı tipiyle pratik elektrik bağlantısı sunar.
BRAHMA E6G*S10*1/2*GMO seçiminde mevcut valf etiketi, G1/2” bağlantı ölçüsü, 0-500 mbar çalışma basıncı, 230 Vac bobin gerilimi, MO bağlantı tipi ve brülör gaz yolu uygunluğu birlikte kontrol edilmelidir.
Gaz solenoid valf montajı yetkili teknik personel tarafından yapılmalıdır. Montaj sırasında valf gövdesindeki akış yönü oku dikkate alınmalı, tesisat içinde yabancı madde bulunmadığı kontrol edilmeli ve montaj sonrası gaz kaçağı, elektrik bağlantısı ve brülör emniyet kontrolleri tamamlanmalıdır.
Teknik bilgiler BRAHMA 2695_R08 E6G serisi gaz elektrovalf teknik dokümanına göre hazırlanmıştır. Sipariş öncesinde mevcut ürün etiketi, bağlantı ölçüsü, bobin gerilimi ve brülör üretici dokümanı kontrol edilmelidir.
