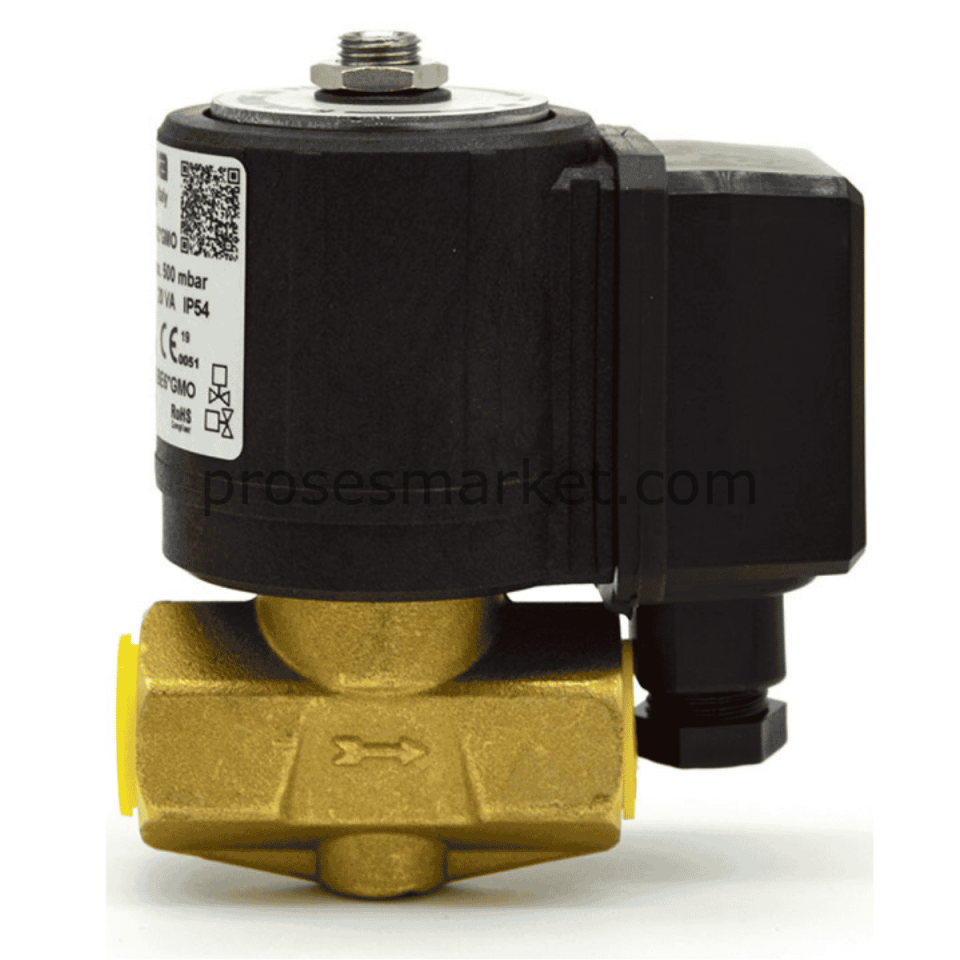

BRAHMA E6GS81/4*GMOC Valf 13752004
BRAHMA E6G*S8*1/4*GMOC Valf 13752004
BRAHMA E6G*S8*1/4*GMOC, doğalgaz brülörlerinde gaz akışının elektriksel olarak açılıp kapatılması için kullanılan normalde kapalı gaz solenoid valfi modelidir. Kompakt bağlantı ölçüsü sayesinde küçük kapasiteli brülör gaz hattı uygulamalarında tercih edilir.
Teknik dokümana göre bu model; G1/4” bağlantı, DN8, 8 mm geçiş deliği, 0-1000 mbar çalışma basıncı, 230 Vac 50-60 Hz besleme ve 20VA güç tüketimiyle kullanılır.
Ürün Açıklaması
BRAHMA E6G*S8*1/4*GMOC Valf, gaz yakıtlı brülörlerde gaz hattının açma-kapama kontrolü için kullanılan pirinç gövdeli kompakt gaz solenoid valfidir. Brülör kontrol sisteminden gelen elektriksel komut ile gaz akışını açar veya kapatır.
Model kodundaki S hızlı ve sessiz açma tipini, 8 8 mm geçiş deliğini, 1/4 G1/4” bağlantı ölçüsünü, G AC besleme ile çalışan doğrultuculu yapıyı, MOC ise kısa konveyörlü klemens bağlantı tipini ifade eder.
G1/4” bağlantı, DN8 ve 0-1000 mbar çalışma basıncı sayesinde küçük kapasiteli doğalgaz brülörleri, pilot gaz hatları, gaz yolu armatürleri ve tek kademeli gaz kontrol uygulamalarında kullanılabilir.
Teknik Özellikler
| Marka | BRAHMA |
| Model | E6G*S8*1/4*GMOC |
| Ürün Kodu | 13752004 |
| Stok Kodu | MM-13752004 |
| Seri | BRAHMA E6G Serisi |
| Ürün Tipi | Normalde kapalı gaz solenoid valfi |
| Açma Tipi | Hızlı ve sessiz açma |
| Gaz Ailesi | I. / II. / III. gaz ailesi |
| Bağlantı Ölçüsü | G1/4” |
| DN Değeri | DN8 |
| Geçiş Deliği | 8 mm |
| Çalışma Basıncı | 0 - 1000 mbar |
| Metan Debisi | 2 m³/h, ΔP 2,5 mbar değerinde |
| Basınç Prizi | G1/4” modellerde bulunmaz |
| Besleme Gerilimi | 230 Vac 50-60 Hz |
| Güç Tüketimi | 20VA, 230 Vac |
| 110 Vac Tüketim | 18VA |
| Bağlantı Tipi | MOC - kısa konveyörlü klemens bağlantısı |
| Koruma Sınıfı | MOC bağlantı tipinde IP54 |
| Sınıf | Class A |
| Grup | Group 2 |
| Çalışma Sıcaklığı | -10°C / +60°C |
| Kapanma Süresi | ≤ 1 saniye |
| Açılma Süresi | ≤ 1 saniye, hızlı açma versiyonları için |
| Montaj Pozisyonu | Yatay veya dikey montaj |
| Gövde Malzemesi | Pres pirinç gövde |
| Ağırlık | Yaklaşık 620 g |
Kullanım Alanları
- Doğalgaz brülörleri
- Pilot gaz hatları
- Küçük kapasiteli kazan brülörleri
- Sıcak hava jeneratörleri
- Brülör gaz hattı açma-kapama kontrolü
- Tek kademeli gaz kontrol uygulamaları
- Gaz yolu armatürleri
Öne Çıkan Avantajlar
- Normalde kapalı yapı: Enerji kesildiğinde gaz akışının güvenli şekilde kapanmasına yardımcı olur.
- G1/4” bağlantı: Kompakt gaz hattı ve pilot hat uygulamaları için uygundur.
- 1000 mbar çalışma basıncı: Yüksek basınç ihtiyacı olan uygun gaz kontrol uygulamalarında kullanılabilir.
- 20VA tüketim: 230 Vac brülör kontrol sistemleriyle uyumludur.
- IP54 MOC bağlantı: Klemensli bağlantı yapısıyla pratik montaj imkanı sunar.
BRAHMA E6G*S8*1/4*GMOC seçiminde mevcut valf etiketi, G1/4” bağlantı ölçüsü, 0-1000 mbar çalışma basıncı, 230 Vac bobin gerilimi, MOC bağlantı tipi ve brülör gaz yolu uygunluğu birlikte kontrol edilmelidir.
Gaz solenoid valf montajı yetkili teknik personel tarafından yapılmalıdır. Montaj sırasında valf gövdesindeki akış yönü oku dikkate alınmalı, tesisat içinde yabancı madde bulunmadığı kontrol edilmeli ve montaj sonrası gaz kaçağı, elektrik bağlantısı ve brülör emniyet kontrolleri tamamlanmalıdır.
Teknik bilgiler BRAHMA 2695_R08 E6G serisi gaz elektrovalf teknik dokümanına göre hazırlanmıştır. Sipariş öncesinde mevcut ürün etiketi, bağlantı ölçüsü, bobin gerilimi ve brülör üretici dokümanı kontrol edilmelidir.
BRAHMA E6G Serisi Teknik Doküman
Gaz elektrovalfleri için bağlantı, basınç, bobin, debi ve montaj bilgileri
