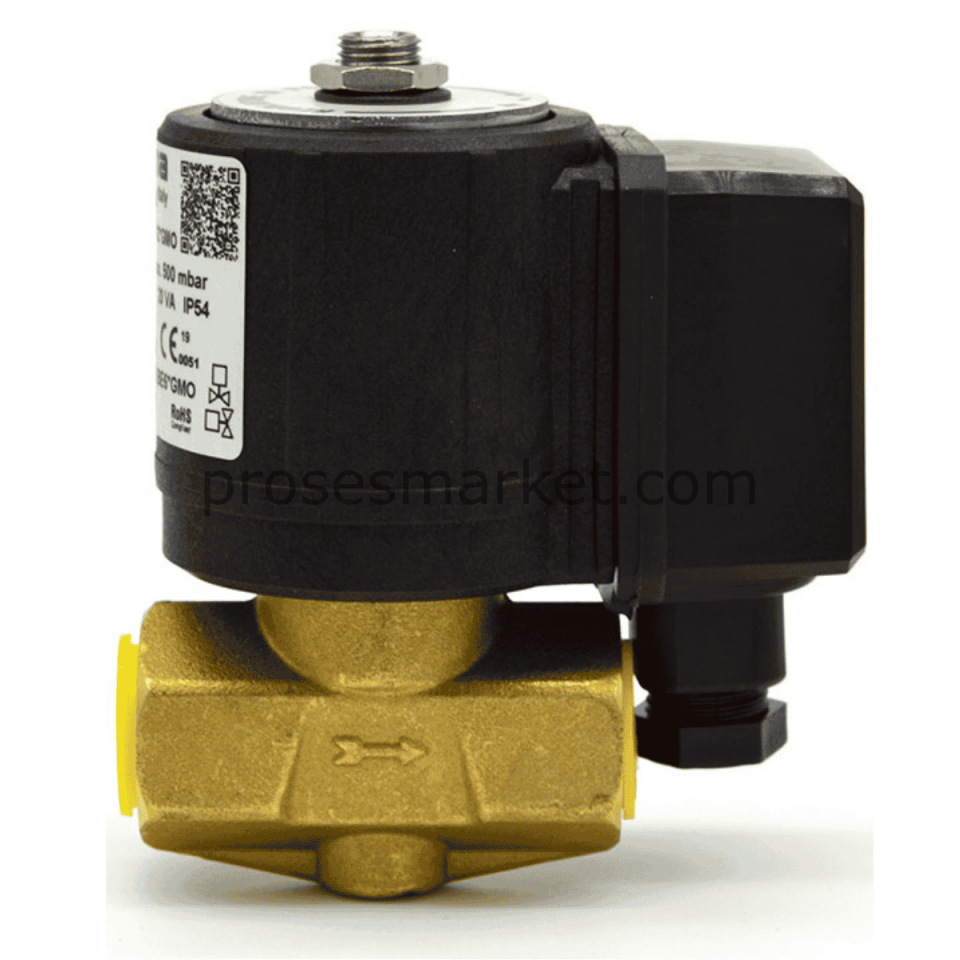

BRAHMA E6GSR101/2*GMO Valf 13762002
BRAHMA E6G*SR10*1/2*GMO Valf 13762002
BRAHMA E6G*SR10*1/2*GMO, doğalgaz brülörlerinde gaz akışının elektriksel olarak kontrol edilmesi için kullanılan normalde kapalı, debi ayarlı gaz solenoid valfi modelidir. Brülör gaz hattında güvenli açma-kapama ve gaz debisi ayarı gereken uygulamalarda tercih edilir.
Teknik dokümana göre bu model; G1/2” bağlantı, DN15, 10 mm geçiş deliği, 0-500 mbar çalışma basıncı, 230 Vac 50-60 Hz besleme ve 20VA güç tüketimiyle kullanılır.
Ürün Açıklaması
BRAHMA E6G*SR10*1/2*GMO Valf, gaz yakıtlı brülörlerde gaz hattının açma-kapama kontrolü için kullanılan pirinç gövdeli, debi ayarlı tek kademeli gaz solenoid valfidir. Brülör kontrol sisteminden gelen elektriksel komut ile gaz akışını açar veya kapatır.
Model kodundaki S hızlı ve sessiz açma tipini, R debi ayarını, 10 10 mm geçiş deliğini, 1/2 G1/2” bağlantı ölçüsünü, G AC besleme ile çalışan doğrultuculu yapıyı, MO ise klemensli bağlantı tipini ifade eder.
G1/2” bağlantı, DN15 ve 0-500 mbar çalışma basıncı sayesinde doğalgaz brülörleri, kazan brülörleri, sıcak hava jeneratörleri ve debi ayarı gereken tek kademeli gaz kontrol uygulamalarında kullanılabilir.
Teknik Özellikler
| Marka | BRAHMA |
| Model | E6G*SR10*1/2*GMO |
| Ürün Kodu | 13762002 |
| Stok Kodu | MM-13762002 |
| Seri | BRAHMA E6G Serisi |
| Ürün Tipi | Normalde kapalı gaz solenoid valfi |
| Açma Tipi | Hızlı ve sessiz açma |
| Debi Ayarı | Var, SR versiyonu debi ayarlıdır |
| Gaz Ailesi | I. / II. / III. gaz ailesi |
| Bağlantı Ölçüsü | G1/2” |
| DN Değeri | DN15 |
| Geçiş Deliği | 10 mm |
| Çalışma Basıncı | 0 - 500 mbar |
| Metan Debisi | 3,9 m³/h, ΔP 2,5 mbar değerinde |
| Basınç Prizi | G1/2” gövdelerde basınç prizi seçeneği mümkündür; ürün kodunda P ibaresi yoksa etiket üzerinden kontrol edilmelidir |
| Besleme Gerilimi | 230 Vac 50-60 Hz |
| Güç Tüketimi | 20VA, 230 Vac |
| 110 Vac Tüketim | 18VA |
| Bağlantı Tipi | GMO - klemensli bağlantı |
| Koruma Sınıfı | MO bağlantı tipinde IP54 |
| Sınıf | Class A |
| Grup | Group 2 |
| Çalışma Sıcaklığı | -10°C / +60°C |
| Kapanma Süresi | ≤ 1 saniye |
| Açılma Süresi | ≤ 1 saniye, hızlı açma versiyonları için |
| Montaj Pozisyonu | Yatay veya dikey montaj |
| Gövde Malzemesi | Pres pirinç gövde |
| Ağırlık | Yaklaşık 735 g |
Kullanım Alanları
- Doğalgaz brülörleri
- Gaz yakıtlı kazan brülörleri
- Sıcak hava jeneratörleri
- Brülör gaz hattı açma-kapama kontrolü
- Debi ayarlı tek kademeli gaz kontrol uygulamaları
- Gaz yolu armatürleri
- Emniyetli gaz kesme sistemleri
Öne Çıkan Avantajlar
- Normalde kapalı yapı: Enerji kesildiğinde gaz akışının güvenli şekilde kapanmasına yardımcı olur.
- Debi ayarlı SR yapı: Gaz akış miktarının uygulamaya göre ayarlanmasını sağlar.
- G1/2” bağlantı: DN15 gaz hattı ve brülör gaz yolu uygulamaları için uygundur.
- 0-500 mbar çalışma basıncı: Küçük ve orta kapasiteli brülör sistemlerinde kullanılabilir.
- 20VA tüketim: 230 Vac brülör kontrol sistemleriyle uyumludur.
- IP54 klemens bağlantı: GMO bağlantı yapısıyla pratik montaj imkanı sunar.
BRAHMA E6G*SR10*1/2*GMO seçiminde mevcut valf etiketi, G1/2” bağlantı ölçüsü, 0-500 mbar çalışma basıncı, 230 Vac bobin gerilimi, GMO bağlantı tipi ve brülör gaz yolu uygunluğu birlikte kontrol edilmelidir.
E6G*SR versiyonlarında debi ayarı, valf üzerindeki ayar vidası kullanılarak yapılır. Saat yönünde çevirmek debiyi azaltır, saat yönünün tersine çevirmek debiyi artırır.
Gaz solenoid valf montajı yetkili teknik personel tarafından yapılmalıdır. Montaj sırasında valf gövdesindeki akış yönü oku dikkate alınmalı, tesisat içinde yabancı madde bulunmadığı kontrol edilmeli ve montaj sonrası gaz kaçağı, elektrik bağlantısı, debi ayarı ve brülör emniyet kontrolleri tamamlanmalıdır.
Teknik bilgiler BRAHMA 2695_R08 E6G serisi gaz elektrovalf teknik dokümanına göre hazırlanmıştır. Sipariş öncesinde mevcut ürün etiketi, bağlantı ölçüsü, bobin gerilimi ve brülör üretici dokümanı kontrol edilmelidir.
