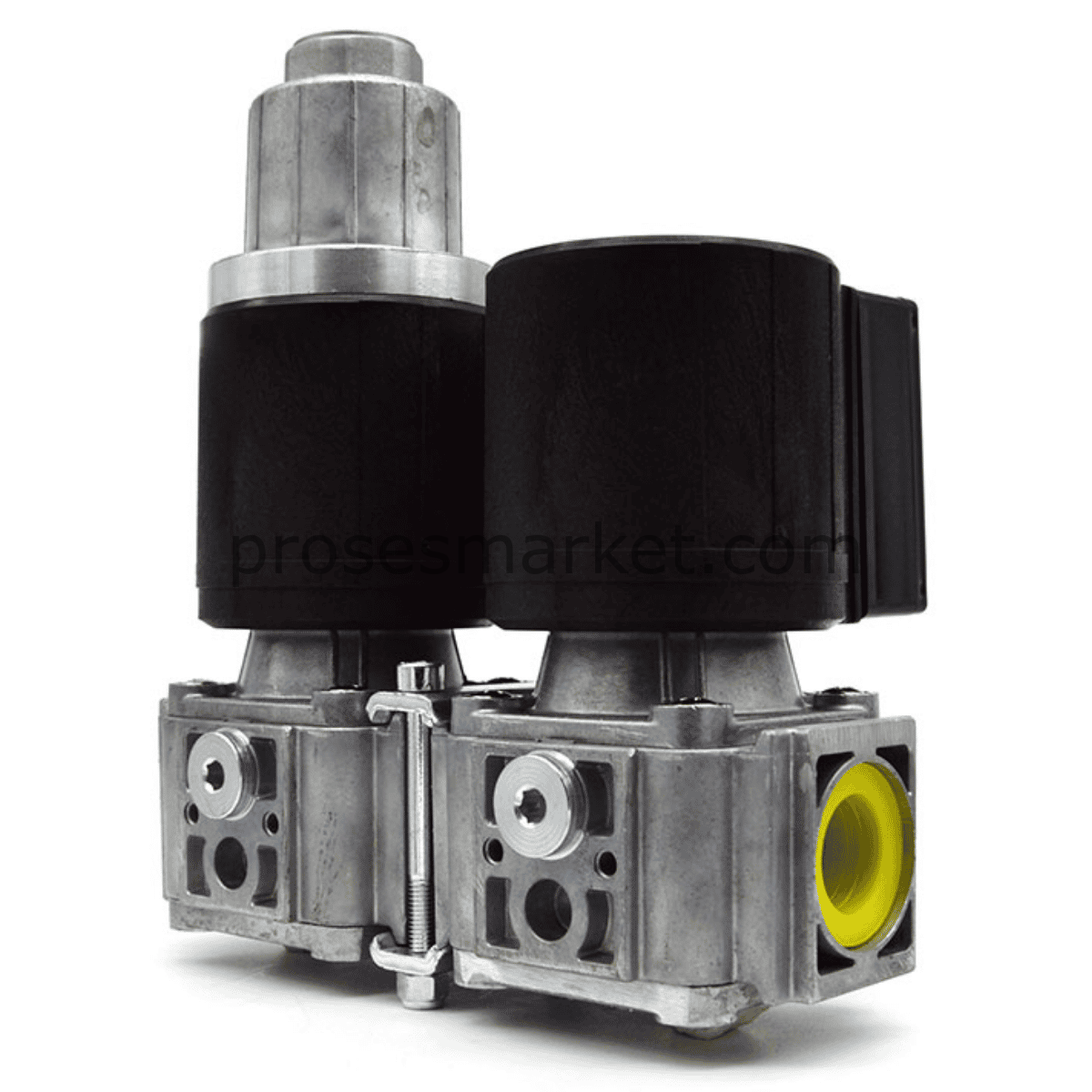

BRAHMA GVC15SL Double Solenoid Valf 13992012
BRAHMA GVC15*S*L Double Solenoid Valf 13992012
BRAHMA GVC15*S*L, doğalgaz brülörlerinde gaz akışının kontrollü şekilde açılması, kapatılması ve emniyetli olarak yönetilmesi için kullanılan kombine double solenoid gaz valfi modelidir. GVC serisi, iki valf modülünü kompakt gövde üzerinde bir araya getirerek brülör gaz yolu uygulamalarında güvenli çalışma sağlar.
Bu model; G1/2” bağlantı, DN15, 15 mm orifis çapı, 0-500 mbar çalışma basıncı ve 220-240 Vac / 50-60 Hz besleme yapısıyla küçük ve orta kapasiteli doğalgaz brülörlerinde kullanılır.
Ürün Açıklaması
BRAHMA GVC15*S*L Double Solenoid Valf, gaz yakıtlı brülörlerde gaz hattı kontrolü için tasarlanmış kombine gaz valf ünitesidir. Double solenoid yapısı sayesinde gaz akışının açma-kapama kontrolü ve emniyetli gaz kesme işlemlerinde görev alır.
Model kodundaki S, hızlı açma solenoid valf modülünü; L ise debi ayarlı yavaş açma solenoid valf modülünü ifade eder. Bu yapı, brülör devreye alma sırasında gaz akışının daha kontrollü yönetilmesine yardımcı olur.
G1/2” bağlantı ölçüsü ve DN15 yapısıyla küçük ve orta kapasiteli doğalgaz brülör gaz hatlarında tercih edilir. Kompakt gövde yapısı, brülör gaz yolu armatürlerinde pratik montaj imkanı sunar.
Teknik Özellikler
| Marka | BRAHMA |
| Model | GVC15*S*L |
| Ürün Kodu | 13992012 |
| Seri | BRAHMA GV/GVC15 Serisi |
| Ürün Tipi | Kombine double solenoid gaz valfi |
| Valf Yapısı | S hızlı açma solenoid valf + L debi ayarlı yavaş açma solenoid valf |
| Bağlantı Ölçüsü | G1/2” |
| DN Değeri | DN15 |
| Orifis Çapı | 15 mm |
| Çalışma Basıncı | 0 - 500 mbar |
| Besleme Gerilimi | 220-240 Vac / 50-60 Hz |
| Güç Bilgisi | Ürün başlığında 36W; teknik dokümanda 20VA / her valf için |
| Alternatif Besleme Bilgisi | 110 Vac versiyonda 18VA / her valf için |
| Sınıf | Class A |
| Grup | Group 2 |
| Çalışma Sıcaklığı | -10°C / +60°C |
| Kapanma Süresi | ≤ 1 saniye |
| Açılma Süresi | Hızlı açma valfi için ≤ 1 saniye; L tipi valf debi ayarlı yavaş açma yapıdadır |
| Koruma Sınıfı | IP40 |
| Montaj Pozisyonu | Yatay veya dikey montaj; ters montaj yapılmamalıdır |
| Gövde Malzemesi | Basınçlı döküm alüminyum |
| Elektrik Bağlantısı | 4 pin MPM fiş bağlantısı |
Kullanım Alanları
- Doğalgaz brülörleri
- Gaz yakıtlı kazan brülörleri
- Sıcak hava jeneratörleri
- Küçük ve orta kapasiteli brülör gaz yolları
- Gaz hattı açma-kapama kontrolü
- Yavaş açma gerektiren brülör gaz kontrol uygulamaları
- Emniyetli gaz kesme sistemleri
Öne Çıkan Avantajlar
- Double solenoid yapı: Gaz hattında ek güvenlik ve kontrollü akış yönetimi sağlar.
- G1/2” bağlantı: DN15 gaz hattı uygulamaları için uygundur.
- S + L modül yapısı: Hızlı açma ve debi ayarlı yavaş açma kontrolünü bir arada sunar.
- 0-500 mbar çalışma basıncı: Uygun basınç aralığındaki brülör sistemlerinde kullanılabilir.
- 4 pin MPM bağlantı: Brülör kontrol ünitesiyle pratik elektriksel bağlantı sağlar.
BRAHMA GVC15*S*L seçiminde mevcut valf etiketi, G1/2” bağlantı ölçüsü, 0-500 mbar çalışma basıncı, 220-240 Vac bobin gerilimi ve brülör gaz yolu şeması birlikte kontrol edilmelidir.
Doğalgaz solenoid valf montajı yetkili teknik personel tarafından yapılmalıdır. Montaj sırasında valf gövdesi üzerindeki akış yönü oku dikkate alınmalı, ürün ters pozisyonda monte edilmemeli ve montaj sonrası gaz kaçağı, elektrik bağlantısı ve brülör emniyet kontrolleri tamamlanmalıdır.
Teknik bilgiler BRAHMA 4084_R10 GV/GVC15, GV/GVC25, GV/GVC30 ve GV/GVC40 serisi kombine gaz valf üniteleri teknik dokümanına göre hazırlanmıştır. Sipariş öncesinde mevcut ürün etiketi, bağlantı ölçüsü, bobin gerilimi ve brülör üretici dokümanı kontrol edilmelidir.
