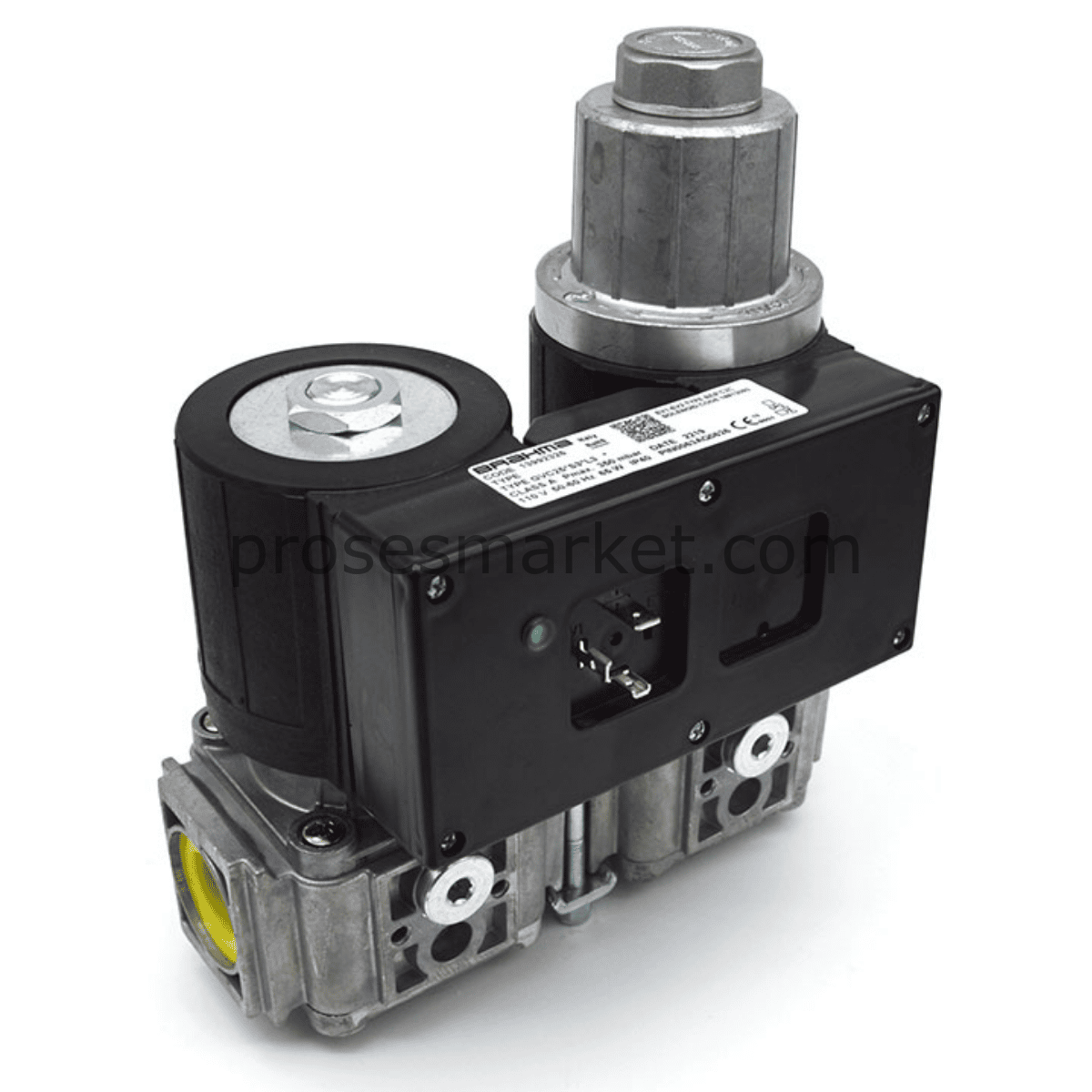

BRAHMA GVC15SSR Double Solenoid Valf 13992016
BRAHMA GVC15*S*SR Double Solenoid Valf 13992016
BRAHMA GVC15*S*SR, doğalgaz brülörlerinde gaz akışının kontrollü şekilde açılması, kapatılması ve emniyetli olarak yönetilmesi için kullanılan kombine double solenoid gaz valfi modelidir. GVC serisi yapısı, iki valf modülünü kompakt gövdede bir araya getirerek brülör gaz yolu uygulamalarında güvenli çalışma sağlar.
Bu model; G1/2” bağlantı, DN15, 15 mm orifis çapı, 0-500 mbar çalışma basıncı ve 220-240 Vac / 50-60 Hz besleme yapısıyla doğalgaz brülör sistemlerinde kullanılır.
Ürün Açıklaması
BRAHMA GVC15*S*SR Double Solenoid Valf, gaz yakıtlı brülörlerde gaz hattı kontrolü için kullanılan kombine gaz valf ünitesidir. Double solenoid yapısı sayesinde gaz akışının açma-kapama kontrolü ve emniyetli gaz kesme işlemlerinde görev alır.
Model kodundaki S, hızlı açma solenoid valf modülünü; SR ise debi ayarlı hızlı açma solenoid valf modülünü ifade eder. Bu yapı, brülör gaz hattında gaz akışının kontrollü şekilde yönetilmesine yardımcı olur.
G1/2” bağlantı ölçüsü ve DN15 yapısıyla küçük ve orta kapasiteli doğalgaz brülör gaz hatlarında tercih edilir. Kompakt gövde yapısı, brülör gaz yolu armatürlerinde pratik montaj imkanı sunar.
Teknik Özellikler
| Marka | BRAHMA |
| Model | GVC15*S*SR |
| Ürün Kodu | 13992016 |
| Seri | BRAHMA GV/GVC15 Serisi |
| Ürün Tipi | Kombine double solenoid gaz valfi |
| Valf Yapısı | S hızlı açma solenoid valf + SR debi ayarlı hızlı açma solenoid valf |
| Bağlantı Ölçüsü | G1/2” |
| DN Değeri | DN15 |
| Orifis Çapı | 15 mm |
| Çalışma Basıncı | 0 - 500 mbar |
| Besleme Gerilimi | 220-240 Vac / 50-60 Hz |
| Güç Tüketimi | 20VA / her valf için |
| Alternatif Besleme Bilgisi | 110 Vac versiyonda 18VA / her valf için |
| Sınıf | Class A |
| Grup | Group 2 |
| Çalışma Sıcaklığı | -10°C / +60°C |
| Kapanma Süresi | ≤ 1 saniye |
| Açılma Süresi | ≤ 1 saniye, hızlı açma versiyonları için |
| Koruma Sınıfı | IP40 |
| Montaj Pozisyonu | Yatay veya dikey montaj; ters montaj yapılmamalıdır |
| Gövde Malzemesi | Basınçlı döküm alüminyum |
| Elektrik Bağlantısı | 4 pin MPM fiş bağlantısı |
Kullanım Alanları
- Doğalgaz brülörleri
- Gaz yakıtlı kazan brülörleri
- Sıcak hava jeneratörleri
- Küçük ve orta kapasiteli brülör gaz yolları
- Gaz hattı açma-kapama kontrolü
- Debi ayarlı gaz kontrol uygulamaları
- Emniyetli gaz kesme sistemleri
Öne Çıkan Avantajlar
- Double solenoid yapı: Gaz hattında ek güvenlik ve kontrollü akış yönetimi sağlar.
- G1/2” bağlantı: DN15 gaz hattı uygulamaları için uygundur.
- S + SR modül yapısı: Hızlı açma ve debi ayarlı hızlı açma kontrolünü bir arada sunar.
- 0-500 mbar çalışma basıncı: Uygun basınç aralığındaki brülör sistemlerinde kullanılabilir.
- 4 pin MPM bağlantı: Brülör kontrol ünitesiyle pratik elektriksel bağlantı sağlar.
BRAHMA GVC15*S*SR seçiminde mevcut valf etiketi, G1/2” bağlantı ölçüsü, 0-500 mbar çalışma basıncı, besleme gerilimi ve brülör gaz yolu şeması birlikte kontrol edilmelidir.
Doğalgaz solenoid valf montajı yetkili teknik personel tarafından yapılmalıdır. Montaj sırasında valf gövdesi üzerindeki akış yönü oku dikkate alınmalı, ürün ters pozisyonda monte edilmemeli ve montaj sonrası gaz kaçağı, elektrik bağlantısı ve brülör emniyet kontrolleri tamamlanmalıdır.
Teknik bilgiler BRAHMA 4084_R10 GV/GVC15, GV/GVC25, GV/GVC30 ve GV/GVC40 serisi kombine gaz valf üniteleri teknik dokümanına göre hazırlanmıştır. Sipariş öncesinde mevcut ürün etiketi, bağlantı ölçüsü, bobin gerilimi ve brülör üretici dokümanı kontrol edilmelidir.
