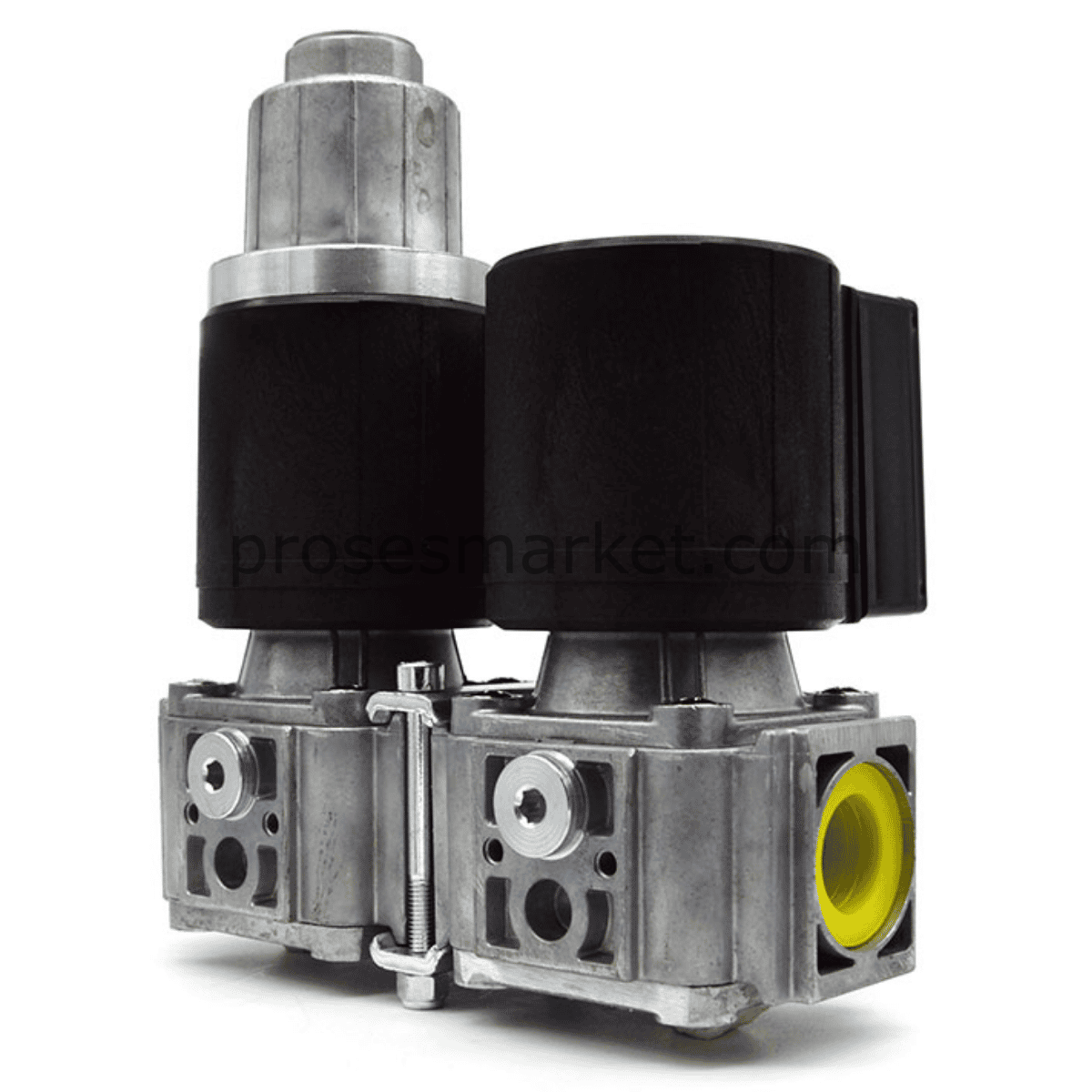

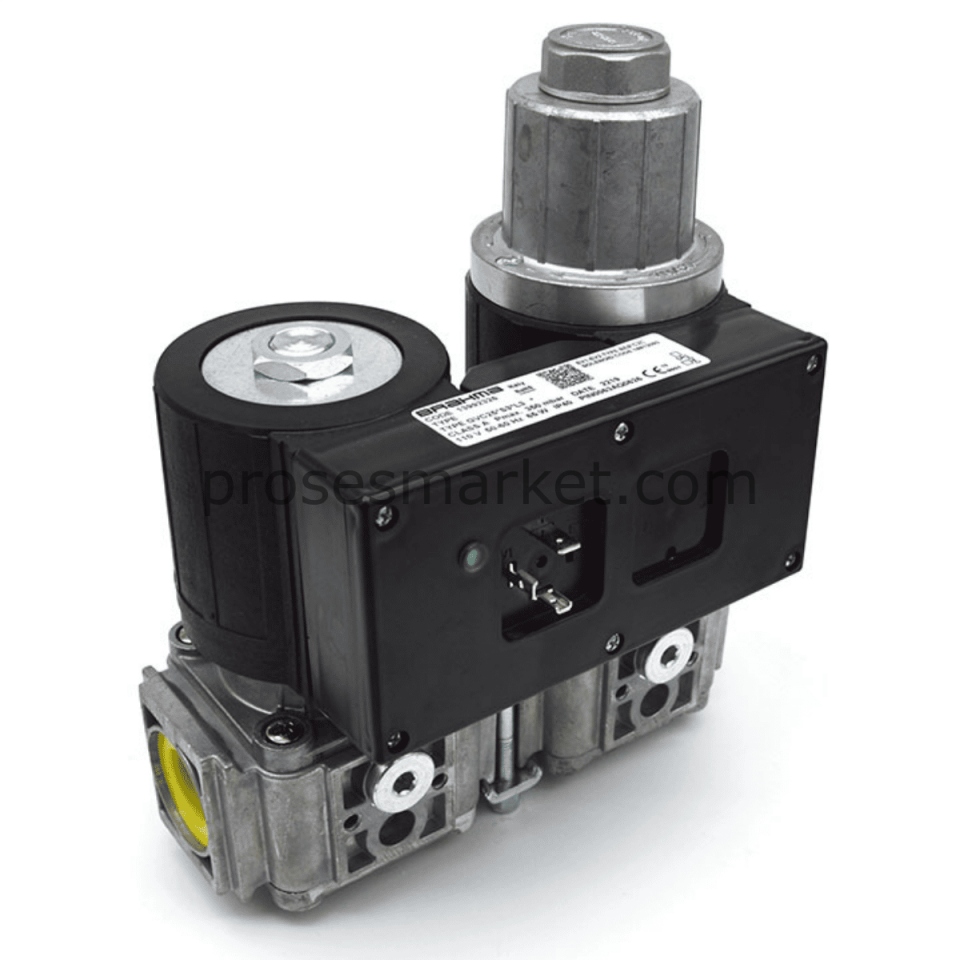

BRAHMA GVC25S3SR3 Double Solenoid Valf 13992328
BRAHMA GVC25*S3*SR3 Double Solenoid Valf 13992328
BRAHMA GVC25*S3*SR3, doğalgaz brülörlerinde gaz akışının kontrol edilmesi ve emniyetli şekilde kesilmesi için kullanılan kombine double solenoid gaz valfi modelidir. GVC serisi, gaz hattı kontrolünde iki valf modülünü kompakt gövdede bir araya getirerek brülör sistemlerinde güvenli çalışma sağlar.
Bu model; G3/4” bağlantı, DN20, 25 mm orifis çapı, 0-500 mbar çalışma basıncı ve 230 Vac 50-60 Hz besleme yapısıyla doğalgaz brülör gaz yolu uygulamalarında kullanılır.
Ürün Açıklaması
BRAHMA GVC25*S3*SR3 Double Solenoid Valf, gaz yakıtlı brülörlerde gaz akışının açma-kapama kontrolü için tasarlanmış kombine gaz valf ünitesidir. Double solenoid yapısı sayesinde gaz hattında emniyetli kesme ve kontrollü akış yönetimi sağlar.
Model kodundaki S3 hızlı açma solenoid valf modülünü, SR3 ise debi ayarlı hızlı açma solenoid valf modülünü ifade eder. Bu yapı, brülör devreye alma ve çalışma sırasında gaz debisinin kontrol edilmesine yardımcı olur.
G3/4” bağlantı ölçüsü ve DN20 yapısıyla orta kapasiteli doğalgaz brülör gaz hatlarında kullanılabilir. 230 Vac besleme yapısı, standart brülör kontrol panoları ile uyumlu kullanım sunar.
Teknik Özellikler
| Marka | BRAHMA |
| Model | GVC25*S3*SR3 |
| Ürün Kodu | 13992328 |
| Seri | BRAHMA GV/GVC25 Serisi |
| Ürün Tipi | Kombine double solenoid gaz valfi |
| Valf Yapısı | S3 hızlı açma solenoid valf + SR3 debi ayarlı hızlı açma solenoid valf |
| Bağlantı Ölçüsü | G3/4” |
| DN Değeri | DN20 |
| Orifis Çapı | 25 mm |
| Çalışma Basıncı | 0 - 500 mbar |
| Besleme Gerilimi | 230 Vac 50-60 Hz |
| Güç Tüketimi | 36W / her valf için |
| Sınıf | Class A |
| Grup | Group 2 |
| Çalışma Sıcaklığı | -10°C / +60°C |
| Kapanma Süresi | ≤ 1 saniye |
| Açılma Süresi | ≤ 1 saniye, hızlı açma versiyonları için |
| Koruma Sınıfı | IP40 |
| Montaj Pozisyonu | Yatay veya dikey montaj; ters montaj yapılmamalıdır |
| Gövde Malzemesi | Basınçlı döküm alüminyum |
| Elektrik Bağlantısı | 4 pin MPM fiş bağlantısı |
Kullanım Alanları
- Doğalgaz brülörleri
- Gaz yakıtlı kazan brülörleri
- Sıcak hava jeneratörleri
- Endüstriyel brülör gaz yolları
- Gaz hattı açma-kapama kontrolü
- Debi ayarlı gaz kontrol uygulamaları
- Emniyetli gaz kesme sistemleri
Öne Çıkan Avantajlar
- Double solenoid yapı: Gaz hattında ek güvenlik ve kontrollü akış yönetimi sağlar.
- G3/4” bağlantı: DN20 gaz hattı uygulamaları için uygundur.
- 0-500 mbar çalışma basıncı: Uygun basınç aralığındaki brülör sistemlerinde kullanılabilir.
- Debi ayarlı SR3 modülü: Gaz akışının uygulamaya göre ayarlanmasına yardımcı olur.
- 4 pin MPM bağlantı: Brülör kontrol ünitesiyle pratik bağlantı imkanı sunar.
BRAHMA GVC25*S3*SR3 seçiminde mevcut valf etiketi, G3/4” bağlantı ölçüsü, 0-500 mbar çalışma basıncı, 230 Vac bobin gerilimi ve brülör gaz yolu şeması birlikte kontrol edilmelidir.
Doğalgaz solenoid valf montajı yetkili teknik personel tarafından yapılmalıdır. Montaj sırasında valf gövdesi üzerindeki akış yönü oku dikkate alınmalı, ürün ters pozisyonda monte edilmemeli ve montaj sonrası gaz kaçağı, elektrik bağlantısı ve brülör emniyet kontrolleri tamamlanmalıdır.
Teknik bilgiler BRAHMA GV/GVC15, GV/GVC25, GV/GVC30 ve GV/GVC40 serisi kombine gaz valf üniteleri teknik dokümanına göre hazırlanmıştır. Sipariş öncesinde mevcut ürün etiketi, bağlantı ölçüsü, bobin gerilimi ve brülör üretici dokümanı kontrol edilmelidir.
BRAHMA GVC25*S3*SR3 Teknik Doküman
GV/GVC15, GV/GVC25, GV/GVC30 ve GV/GVC40 serisi kombine gaz valf üniteleri teknik kataloğu
