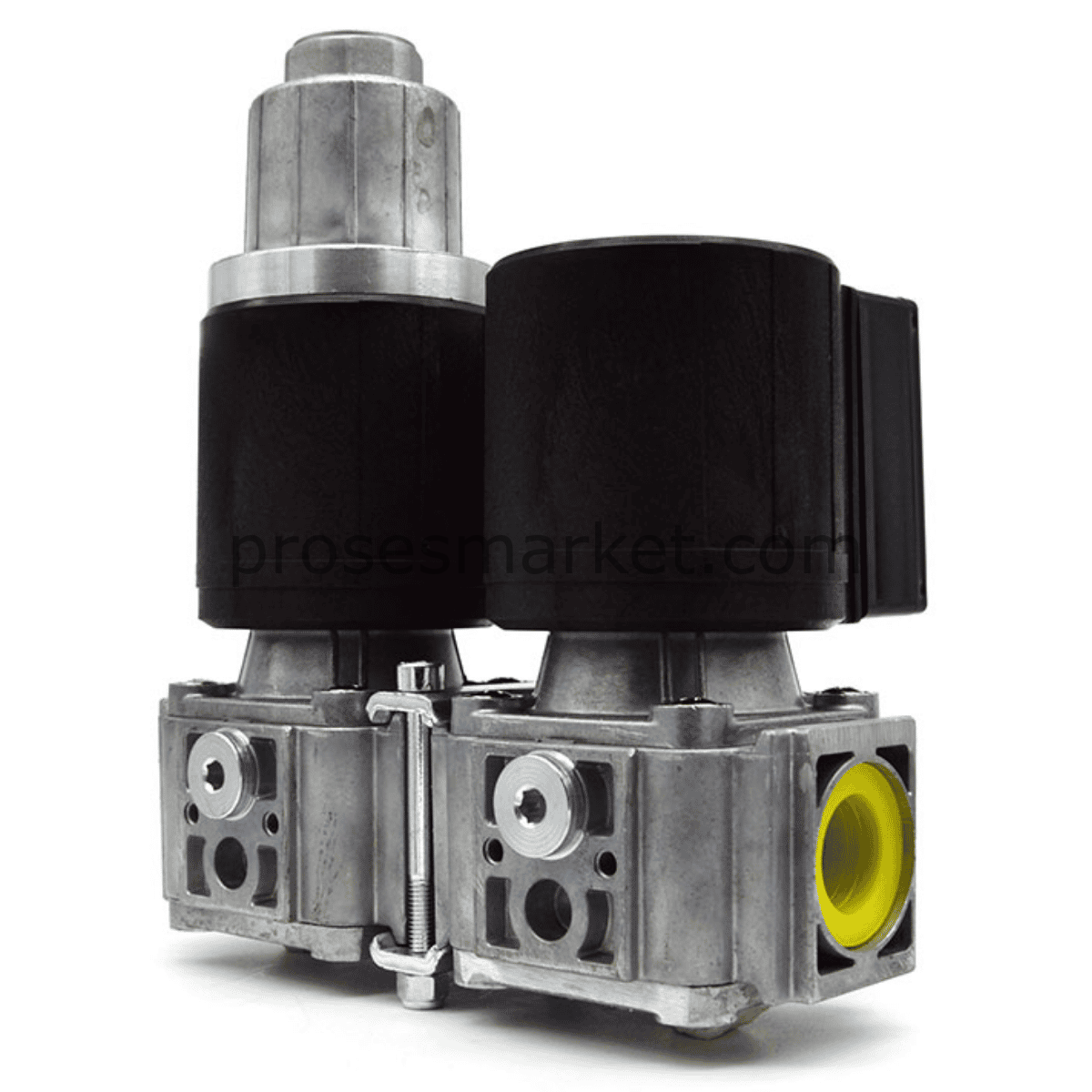

BRAHMA GVC40SWSRW Double Solenoid Valf 13992904
BRAHMA GVC40*SW*SRW Double Solenoid Valf 13992904
BRAHMA GVC40*SW*SRW, doğalgaz brülörlerinde gaz akışının kontrollü şekilde açılması, kapatılması ve emniyetli olarak yönetilmesi için kullanılan kombine double solenoid gaz valfi modelidir. GVC40 serisi, yüksek kapasiteli brülör gaz yollarında tercih edilen kompakt gaz kontrol çözümüdür.
Bu model; G1 1/2” bağlantı, DN40, 40 mm orifis çapı, 0-200 mbar çalışma basıncı ve 230 Vac 50-60 Hz besleme yapısıyla endüstriyel doğalgaz brülör gaz hattı uygulamalarında kullanılır.
Ürün Açıklaması
BRAHMA GVC40*SW*SRW Double Solenoid Valf, gaz yakıtlı brülörlerde gaz hattı açma-kapama kontrolü, emniyetli gaz kesme ve debi ayarlı gaz akış yönetimi için kullanılan kombine gaz valf ünitesidir.
Model kodundaki S, hızlı açma solenoid valf modülünü; SR ise debi ayarlı hızlı açma solenoid valf modülünü ifade eder. Kod sonunda yer alan W ibaresi, teknik dokümandaki parça referans yapısına göre basınç test noktası pozisyonunu belirtir.
G1 1/2” bağlantı ölçüsü ve DN40 yapısıyla yüksek kapasiteli doğalgaz brülörlerinde, kazan brülörlerinde ve endüstriyel gaz yolu armatürlerinde kullanılabilir.
Teknik Özellikler
| Marka | BRAHMA |
| Model | GVC40*SW*SRW |
| Ürün Kodu | 13992904 |
| Stok Kodu | MM-13992904 |
| Seri | BRAHMA GV/GVC40 Serisi |
| Ürün Tipi | Kombine double solenoid gaz valfi |
| Valf Yapısı | S hızlı açma solenoid valf + SR debi ayarlı hızlı açma solenoid valf |
| Bağlantı Ölçüsü | G1 1/2” |
| DN Değeri | DN40 |
| Orifis Çapı | 40 mm |
| Çalışma Basıncı | 0 - 200 mbar |
| Besleme Gerilimi | 230 Vac 50-60 Hz |
| Güç Bilgisi | Ürün sayfası başlığına göre 60W, start 120 sn / 140W |
| Sınıf | Class A |
| Grup | Group 2 |
| Çalışma Sıcaklığı | -10°C / +60°C |
| Kapanma Süresi | ≤ 1 saniye |
| Açılma Süresi | ≤ 1 saniye, hızlı açma versiyonları için |
| Koruma Sınıfı | IP40 |
| Montaj Pozisyonu | Yatay veya dikey montaj; ters montaj yapılmamalıdır |
| Gövde Malzemesi | Basınçlı döküm alüminyum |
| Elektrik Bağlantısı | 4 pin MPM fiş bağlantısı |
Kullanım Alanları
- Doğalgaz brülörleri
- Endüstriyel kazan brülörleri
- Sıcak hava jeneratörleri
- Yüksek kapasiteli brülör gaz yolları
- Gaz hattı açma-kapama kontrolü
- Debi ayarlı gaz kontrol uygulamaları
- Emniyetli gaz kesme sistemleri
Öne Çıkan Avantajlar
- Double solenoid yapı: Gaz hattında ek güvenlik ve kontrollü akış yönetimi sağlar.
- G1 1/2” bağlantı: DN40 gaz hattı uygulamaları için uygundur.
- S + SR modül yapısı: Hızlı açma ve debi ayarlı hızlı açma kontrolünü bir arada sunar.
- 0-200 mbar çalışma basıncı: Büyük gövdeli GVC40 gaz hattı uygulamaları için uygundur.
- 4 pin MPM bağlantı: Brülör kontrol ünitesiyle pratik elektriksel bağlantı sağlar.
BRAHMA GVC40*SW*SRW seçiminde mevcut valf etiketi, G1 1/2” bağlantı ölçüsü, 0-200 mbar çalışma basıncı, 230 Vac bobin gerilimi ve brülör gaz yolu şeması birlikte kontrol edilmelidir.
Doğalgaz solenoid valf montajı yetkili teknik personel tarafından yapılmalıdır. Montaj sırasında valf gövdesi üzerindeki akış yönü oku dikkate alınmalı, ürün ters pozisyonda monte edilmemeli ve montaj sonrası gaz kaçağı, elektrik bağlantısı ve brülör emniyet kontrolleri tamamlanmalıdır.
Teknik bilgiler BRAHMA 4084_R10 GV/GVC15, GV/GVC25, GV/GVC30 ve GV/GVC40 serisi kombine gaz valf üniteleri teknik dokümanına göre hazırlanmıştır. Sipariş öncesinde mevcut ürün etiketi, bağlantı ölçüsü, bobin gerilimi ve brülör üretici dokümanı kontrol edilmelidir.
BRAHMA GVC Teknik Doküman
GV/GVC15, GV/GVC25, GV/GVC30 ve GV/GVC40 serisi kombine gaz valf üniteleri teknik kataloğu
