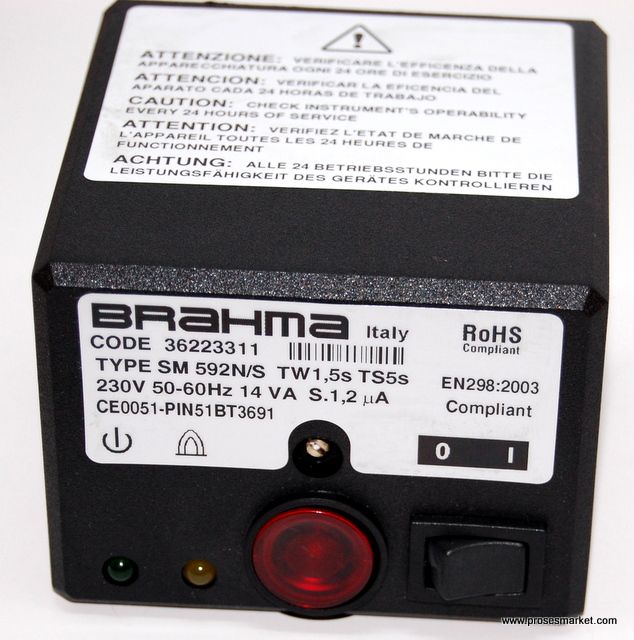

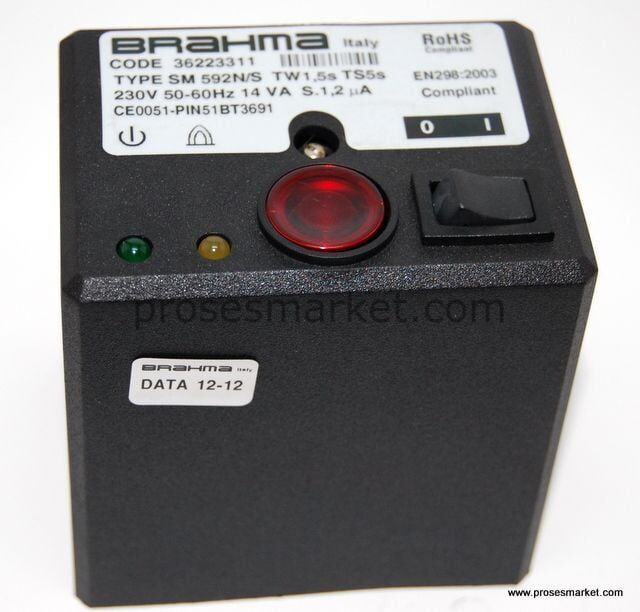

Brahma SM592N/S Brülör Otomatiği 36223311
Brahma SM592N/S 36223311, EUROBOX serisine ait, fanlı veya fansız atmosferik gaz brülörlerinde kullanılan elektronik gaz brülör otomatiği / brülör kontrol ünitesidir. Brülörün ateşleme çevrimi, alev algılama, gaz valfi kontrolü ve emniyet kilitleme fonksiyonlarını yönetir.
Bu model; TW 1,5 sn bekleme / ön süpürme süresi, TS 5 sn emniyet süresi, 230V 50/60Hz besleme ve iyonizasyon alev kontrolü ile gaz yakma sistemlerinde güvenli çalışma için tercih edilir.
Ürün Açıklaması
Brahma SM592N/S brülör otomatiği, gaz brülörlerinde çalışma çevriminin güvenli şekilde yönetilmesini sağlayan elektronik kontrol cihazıdır. Cihaz; brülör devreye alındığında bekleme / ön süpürme süresini tamamlar, ateşleme çevrimini başlatır, gaz valflerini kontrol eder ve alev varlığını iyonizasyon prensibiyle takip eder.
Alev algılanmadığında veya çalışma sırasında alev kaybı oluştuğunda cihaz emniyet kilitlemesine geçerek brülörün güvenli konuma alınmasına yardımcı olur. SM592N/S modeli; fanlı veya fansız atmosferik gaz brülörleri, kazan sistemleri, sıcak hava jeneratörleri ve endüstriyel yakma sistemlerinde kullanılabilir.
36223311 ürün kodlu bu versiyon, TW 1,5 saniye ve TS 5 saniye zamanlama değerleriyle öne çıkar. Ürün değişimi yapılırken mevcut cihaz üzerindeki model, kod, TW/TS süreleri, besleme gerilimi ve soket bağlantısı mutlaka kontrol edilmelidir.
Teknik Özellikler
| Marka | Brahma |
| Seri | EUROBOX |
| Model | SM592N/S |
| Ürün Kodu | 36223311 |
| Ürün Tipi | Gaz brülör otomatiği / brülör kontrol ünitesi |
| Kullanım Tipi | Fanlı veya fansız atmosferik gaz brülörleri |
| Çalışma Şekli | Kesintili çalışma / non-permanent operation |
| Besleme Gerilimi | 230V AC |
| Frekans | 50/60 Hz |
| TW / Bekleme veya Ön Süpürme Süresi | 1,5 saniye |
| TS / Emniyet Süresi | 5 saniye |
| Alev Kaybı Tepki Süresi | < 1 saniye |
| Çalışma Tüketimi | 14 VA |
| İlk Çalışma Tüketimi | 20 VA |
| Alev Kontrolü | İyonizasyon prensibi |
| İyonizasyon Hassasiyeti | S 1,2 µA |
| Önerilen İyonizasyon Akımı | Minimum iyonizasyon akımının 3-5 katı |
| Alev Algılama Kablo Uzunluğu | Maksimum 1 m |
| Harici Ateşleyici Kontak Kapasitesi | 1,5 A cosφ = 0,2 |
| Termostat Kontak Kapasitesi | 4 A cosφ = 0,4 |
| EV1 Kontak Kapasitesi | 0,5 A cosφ = 0,4 |
| EV2 Kontak Kapasitesi | 0,5 A cosφ = 0,4 |
| Alarm Kontak Kapasitesi | 0,5 A cosφ = 1 |
| Dahili Sigorta | 4 A hızlı |
| Harici Sigorta | 3,15 A hızlı |
| Çalışma Sıcaklığı | -20°C ... +60°C |
| Ortam Nemi | Maksimum %95 / 40°C |
| Koruma Sınıfı | IP40 |

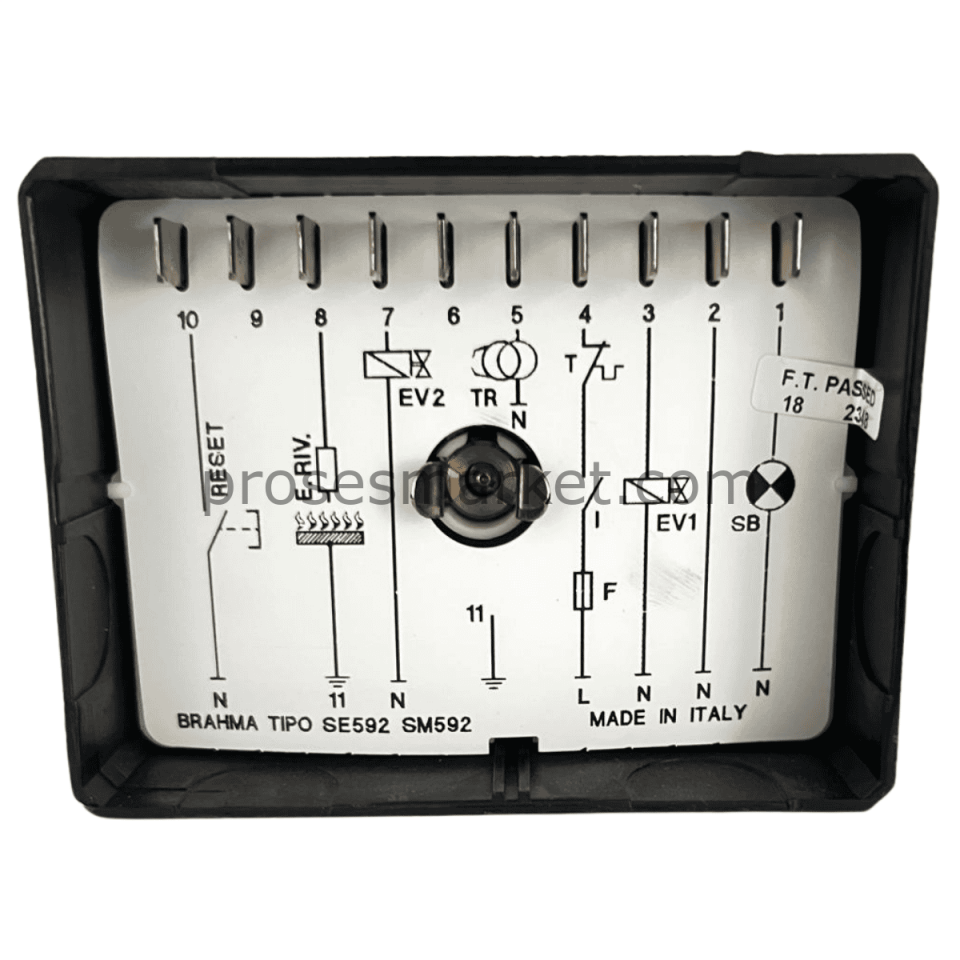

| Soket Tipi | NG vidalı klemensli soket |
| Ağırlık | Yaklaşık 255-275 g, soket durumuna göre |
Sertifika ve Standart Bilgileri
| EN 298:2003 Uygunluğu | Var |
| CE Tip Sertifikası | CE Reg. No: 51BT3691 |
| Gaz Cihazları Direktifleri | 90/396 ve 93/68 uygunluğu |
Kullanım Alanları
Fanlı veya fansız atmosferik gaz brülörlerinde ateşleme ve alev kontrolü için kullanılabilir.
Isıtma kazanları ve sıcak su sistemlerinde brülör kontrol ünitesi olarak tercih edilebilir.
Gaz yakıtlı sıcak hava jeneratörlerinde güvenli yakma kontrolü sağlar.
Gaz valfi, alev algılama ve emniyet kilitleme gerektiren yakma sistemlerinde kullanılabilir.
Öne Çıkan Avantajlar
- TW 1,5 sn: Kısa bekleme / ön süpürme süresi gerektiren uygulamalar için uygundur.
- TS 5 sn: 5 saniyelik emniyet süresi ile brülör güvenlik çevrimini yönetir.
- İyonizasyon alev kontrolü: Alev varlığını iyonizasyon sinyali üzerinden takip eder.
- Fanlı / fansız kullanım: Atmosferik gaz brülörü uygulamalarında geniş kullanım alanı sunar.
- EN298 uygunluğu: Otomatik gaz brülör kontrol sistemleri standardına uygun seri yapısına sahiptir.
- IP40 koruma sınıfı: Uygun montaj koşullarında brülör kontrol uygulamaları için pratik kullanım sağlar.
Brahma SM592N/S değişimi yapılırken mevcut cihaz üzerindeki ürün kodu, TW/TS süreleri, besleme gerilimi, iyonizasyon hassasiyeti ve soket bağlantı yapısı mutlaka kontrol edilmelidir. Aynı model ailesinde farklı zamanlama değerlerine sahip versiyonlar bulunabilir.
Montaj ve Güvenlik Notları
- Brülör otomatiği montajı ve devreye alma işlemleri yetkili teknik personel tarafından yapılmalıdır.
- Faz, nötr ve toprak bağlantıları doğru yapılmalıdır.
- Alev algılama kablosu, güç ve ateşleme kablolarına yakın döşenmemelidir.
- Alev algılama kablosu maksimum 1 metre olacak şekilde planlanmalıdır.
- Ateşleme kablosu mümkün olduğunca kısa ve düz kullanılmalı, diğer kablolardan uzak tutulmalıdır.
- İlk çalıştırma öncesinde gaz hattı, elektrot konumu, alev sinyali ve bağlantılar kontrol edilmelidir.
Sık Sorulan Sorular
Brahma SM592N/S 36223311 ne işe yarar?
Brahma SM592N/S 36223311, gaz brülörlerinde ateşleme, alev algılama, gaz valfi kontrolü ve emniyet kilitlemesi için kullanılan brülör otomatiğidir.
Brahma SM592N/S 36223311 TW ve TS süreleri nedir?
36223311 kodlu model için TW süresi 1,5 saniye, TS emniyet süresi 5 saniye olarak belirtilmektedir.
SM592N/S fanlı brülörlerde kullanılabilir mi?
Evet. SM592N/S serisi fanlı veya fansız atmosferik gaz brülörlerinde kullanılmak üzere tasarlanmıştır.
Brahma SM592N/S alevi nasıl algılar?
Cihaz alev algılamasını iyonizasyon prensibiyle yapar.
Ürün değişiminde nelere dikkat edilmelidir?
Model kodu, ürün kodu, TW/TS süreleri, besleme gerilimi, soket tipi ve bağlantı yapısı mevcut cihaz etiketiyle karşılaştırılmalıdır.
Bu sayfada yer alan teknik bilgiler Brahma SM592N/S EUROBOX teknik dokümanı ve 36223311 ürün koduna ait teknik bilgiler esas alınarak hazırlanmıştır. Üretici firma ürün teknik özelliklerinde, bağlantı yapısında ve tasarımında önceden haber vermeksizin değişiklik yapabilir.
Gaz brülör otomatikleri güvenlik ekipmanıdır. Yanlış ürün seçimi veya hatalı bağlantı sistem güvenliğini etkileyebilir. Değişim yapılmadan önce mevcut ürün etiketi ve bağlantı şeması mutlaka kontrol edilmelidir.
