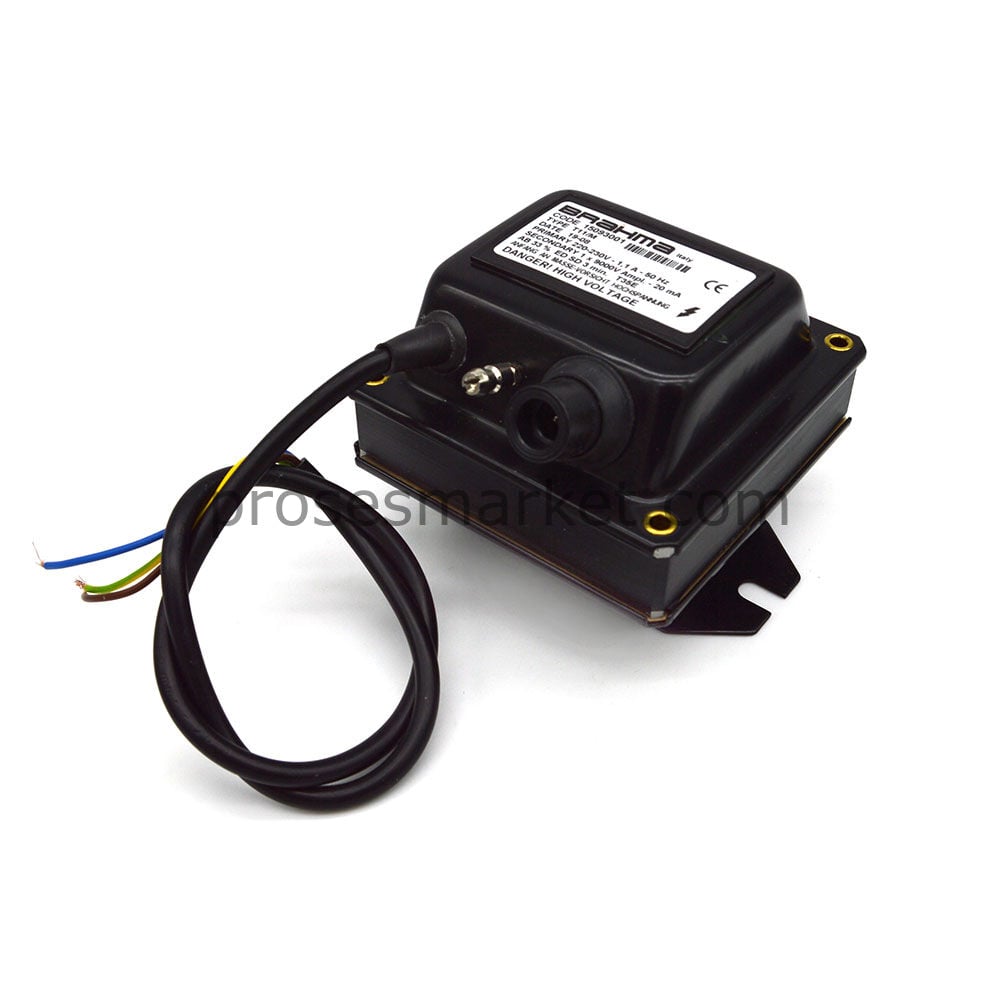

Brahma T11/M 15093001 Brülör Ateşleme Trafosu
Brahma T11/M 15093001, gaz brülörü ateşleme sistemlerinde kullanılan tek çıkışlı sargılı brülör ateşleme trafosudur. Ateşleme elektrodunda yüksek gerilim kıvılcımı oluşturarak gaz-hava karışımının güvenli şekilde tutuşmasına yardımcı olur.
220-230V AC besleme, 1x9000V yüksek gerilim çıkışı, 20mA çıkış akımı ve %33 ED çalışma oranı ile tek çıkışlı gaz brülör ateşleme uygulamalarında kullanıma uygundur.
Ürün Açıklaması
Brahma T11/M brülör ateşleme trafosu, gaz brülörlerinde ateşleme elektrodu üzerinde yüksek gerilim kıvılcımı oluşturmak için kullanılan sargılı tip ateşleme transformatörüdür. Tek çıkışlı yapısı sayesinde tek elektrotlu gaz brülör ateşleme sistemlerinde kullanıma uygundur.
Brülör kontrol cihazından ateşleme komutu geldiğinde trafo devreye girer ve elektrot ucunda yüksek gerilim üretir. Oluşan kıvılcım, brülör yanma başlığındaki gaz-hava karışımının güvenli şekilde ateşlenmesini sağlar.
Brahma T11/M 15093001 modeli, mevcut sistemde 1x9000V, 20mA, 220-230V, %33 ED özelliklerine sahip tek çıkışlı gaz brülör ateşleme trafosu bulunan uygulamalarda değişim ürünü olarak değerlendirilebilir. Ürün değişimi yapılırken eski ürün etiketi ve bağlantı yapısı mutlaka kontrol edilmelidir.
Teknik Özellikler
| Marka | Brahma |
| Model | T11/M |
| Ürün Kodu | 15093001 |
| Ürün Tipi | Sargılı brülör ateşleme trafosu |
| Çıkış Tipi | Tek çıkışlı / tek kutuplu |
| Besleme Gerilimi | 220-230V AC |
| Frekans | 50 Hz |
| Primer Akım | 1.1 A |
| Çıkış Gerilimi | 1x9000V |
| Çıkış Akımı | 20 mA |
| Çalışma Oranı | %33 ED / 3 dakika |
| Çalışma Sıcaklığı | -10°C ... +35°C |
| Önerilen Elektrot Aralığı | 3-5 mm |
| Standart Güç Kablosu Uzunluğu | 550 mm, seri teknik değeri |
| Maksimum Boyut | 98 x 98 x 80 mm, seri teknik değeri |
| Maksimum Ağırlık | 2 kg, seri teknik değeri |
| Kullanım | Tek çıkışlı gaz brülör ateşleme uygulamaları |
Kullanım Alanları
Gaz yakıtlı brülörlerde ateşleme kıvılcımı oluşturmak için kullanılır.
Tek çıkışlı ateşleme trafosu kullanılan atmosferik gaz yakma uygulamalarında değerlendirilebilir.
Gaz yakıtlı kazan brülörlerinde ateşleme trafosu yedek parçası olarak kullanılabilir.
Tek çıkışlı yüksek gerilim ateşleme trafosu gereken uygun gaz yakma cihazlarında kullanılır.
Öne Çıkan Avantajlar
- Tek çıkışlı yapı: Tek elektrotlu gaz brülör ateşleme sistemleri için uygundur.
- 1x9000V çıkış: Gaz brülörü ateşleme elektrodunda güçlü kıvılcım oluşmasını sağlar.
- 20mA çıkış akımı: Ateşleme performansını destekler.
- %33 ED çalışma oranı: Periyodik ateşleme çevrimleri için uygundur.
- 220-230V besleme: Standart gaz brülör kontrol devreleriyle uyumludur.
- Brahma T serisi: Gaz brülörü ateşleme uygulamalarında kullanılan sargılı tip transformatör grubudur.
Brahma T11/M değişimi yapılırken eski ürün üzerindeki model, ürün kodu, besleme gerilimi, çıkış gerilimi, çıkış akımı, çıkış sayısı, çalışma oranı ve montaj tipi kontrol edilmelidir. T11/M tek çıkışlı modeldir ve gaz brülörü ateşleme uygulamaları için değerlendirilmelidir.
Montaj ve Güvenlik Notları
- Ateşleme trafosu yüksek gerilim üreten bir ekipmandır; montaj yetkili teknik personel tarafından yapılmalıdır.
- Montaj veya değişim işleminden önce enerji mutlaka kesilmelidir.
- Elektrot aralığı brülör üreticisinin önerdiği değerlere göre ayarlanmalıdır.
- Yüksek gerilim kablosu mümkün olduğunca kısa ve düzgün döşenmelidir.
- Ateşleme kablosu alev algılama, sensör ve sinyal kablolarından ayrı tutulmalıdır.
- Ürün değişiminde eski trafo üzerindeki bağlantı uçları ve montaj ölçüleri karşılaştırılmalıdır.
Sık Sorulan Sorular
Brahma T11/M 15093001 ne işe yarar?
Brahma T11/M, gaz brülörlerinde ateşleme elektrodu üzerinde yüksek gerilim kıvılcımı oluşturarak gaz-hava karışımının tutuşmasına yardımcı olur.
Brahma T11/M tek çıkışlı mı?
Evet. Brahma T11/M tek çıkışlı / tek kutuplu sargılı ateşleme trafosudur.
Brahma T11/M çıkış gerilimi nedir?
Çıkış gerilimi 1x9000V, çıkış akımı 20mA olarak belirtilir.
Brahma T11/M hangi uygulamalarda kullanılır?
Tek çıkışlı ateşleme trafosu kullanılan uygun gaz brülörü ve gaz yakma cihazı uygulamalarında kullanılabilir.
T11/M ile T16/M arasındaki fark nedir?
T11/M tek çıkışlı yapıdadır. T16 serisi ise çift çıkışlı ateşleme trafosu grubunda değerlendirilir.
Bu sayfada yer alan teknik bilgiler Brahma T11/M ürün bilgileri ve Brahma T serisi teknik verileri esas alınarak hazırlanmıştır. Üretici firma ürün teknik özelliklerinde, bağlantı yapısında ve tasarımında önceden haber vermeksizin değişiklik yapabilir.
Ateşleme trafoları yüksek gerilim üreten güvenlik ekipmanlarıdır. Yanlış ürün seçimi veya hatalı bağlantı sistem güvenliğini etkileyebilir. Değişim yapılmadan önce mevcut ürün etiketi ve bağlantı şeması mutlaka kontrol edilmelidir.
