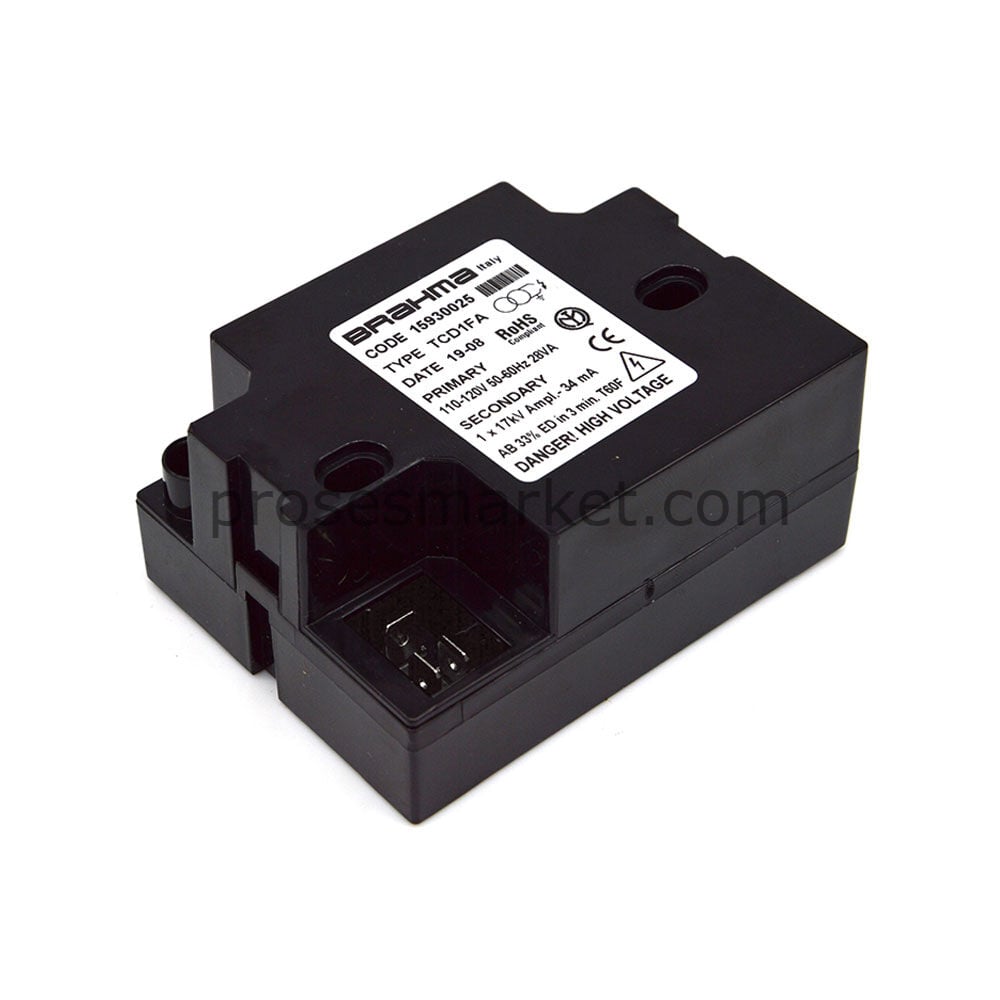

Brahma TCD 1 FAV Ateşleme Trafosu 15930021
Brahma TCD 1 FAV, gaz brülörü ateşleme sistemlerinde kullanılan tek çıkışlı elektronik brülör ateşleme trafosudur. Ateşleme elektrodunda yüksek gerilim kıvılcımı oluşturarak gaz-hava karışımının güvenli şekilde tutuşmasına yardımcı olur.
230V AC 50/60Hz besleme, 1x17 kV tepe gerilimi, 37 mA çıkış akımı, 31VA tüketim ve %33 ED çalışma oranı ile tek çıkışlı gaz brülör ateşleme uygulamalarında kullanıma uygundur.
Ürün Açıklaması
Brahma TCD 1 FAV brülör ateşleme trafosu, gaz brülörlerinde ateşleme elektrodu üzerinde yüksek gerilim kıvılcımı oluşturmak için kullanılan elektronik tip ateşleme transformatörüdür. Kompakt gövde yapısı sayesinde brülör yedek parça değişimlerinde pratik montaj imkanı sunar.
Cihaz, brülör kontrol ünitesinden ateşleme komutu geldiğinde devreye girer ve tek çıkış üzerinden ateşleme elektroduna yüksek gerilim aktarır. Oluşan kıvılcım, yanma başlığındaki gaz-hava karışımının güvenli şekilde ateşlenmesine yardımcı olur.
TCD1FAV modeli, TCD serisinin tek kutuplu / tek çıkışlı elektronik ateşleme trafosu grubundadır. Ürün değişimi yapılırken mevcut trafo üzerindeki model, ürün kodu, çıkış tipi, çıkış gerilimi, çalışma oranı, bağlantı tipi ve montaj ölçüleri mutlaka kontrol edilmelidir.
Teknik Özellikler
| Marka | Brahma |
| Seri | TCD |
| Model | TCD 1 FAV / TCD1FAV |
| Ürün Kodu | 15930021 |
| Ürün Tipi | Elektronik brülör ateşleme trafosu |
| Çıkış Tipi | Tek çıkışlı / 1 kutuplu |
| Kullanım | Tek çıkışlı gaz brülör ateşleme uygulamaları |
| Besleme Gerilimi | 230V AC |
| Frekans | 50/60 Hz |
| Tepe Gerilimi | 17 kV |
| Çıkış Akımı | 37 mA |
| Tüketim | 31 VA |
| Çalışma Oranı | %33 ED / 3 dakika |
| EMC Filtre | Standart |
| Besleme Bağlantısı | Fast-on bağlantı |
| Yüksek Gerilim Bağlantısı | Ø4 mm silindirik terminal |
| Maksimum Ateşleme Kablosu Uzunluğu | 1,5 m |
| Önerilen Elektrot Aralığı | 3-5 mm |
| Çalışma Sıcaklığı | -20°C ... +60°C |
| Maksimum Boyut | 87,1 x 65,1 x 40,5 mm |
| Maksimum Ağırlık | 250 g |
| Not | Besleme kablosu dahil değildir. |
Kullanım Alanları
Gaz yakıtlı brülörlerde ateşleme kıvılcımı oluşturmak için kullanılır.
Tek çıkışlı ateşleme trafosu kullanılan fanlı gaz brülör uygulamalarında değerlendirilebilir.
Gaz yakıtlı kazan brülörlerinde ateşleme trafosu yedek parçası olarak kullanılabilir.
Tek çıkışlı elektronik ateşleme trafosu gereken uygun gaz yakma cihazlarında kullanılır.
Öne Çıkan Avantajlar
- Tek çıkışlı yapı: 1 kutuplu gaz brülör ateşleme sistemleri için uygundur.
- 17 kV tepe gerilimi: Gaz brülörü ateşleme elektrodunda güçlü kıvılcım oluşumunu destekler.
- 37 mA çıkış akımı: Ateşleme performansına katkı sağlar.
- 31VA tüketim: Kompakt elektronik trafo yapısı ile brülör kontrol devrelerinde pratik kullanım sunar.
- %33 ED çalışma oranı: Periyodik ateşleme çevrimleri için uygundur.
- Standart EMC filtre: Elektronik sistemlerde elektromanyetik uyumluluğu destekler.
- Kompakt ölçüler: Dar brülör gövdelerinde ve yedek parça değişimlerinde kolay montaj sağlar.
Brahma TCD 1 FAV değişimi yapılırken eski ürün üzerindeki model, ürün kodu, besleme gerilimi, çıkış gerilimi, çıkış akımı, çıkış sayısı, çalışma oranı, bağlantı tipi ve montaj ölçüleri kontrol edilmelidir. TCD 1 FAV tek çıkışlı modeldir ve gaz brülörü ateşleme uygulamaları için değerlendirilmelidir.
Montaj ve Güvenlik Notları
- Ateşleme trafosu yüksek gerilim üreten bir ekipmandır; montaj yetkili teknik personel tarafından yapılmalıdır.
- Montaj veya değişim işleminden önce enerji mutlaka kesilmelidir.
- Yüksek gerilim kablosu maksimum 1,5 metre olacak şekilde planlanmalıdır.
- Elektrot aralığı 3-5 mm aralığında ve brülör üreticisinin önerisine uygun ayarlanmalıdır.
- Ateşleme kablosu alev algılama, sensör ve sinyal kablolarından ayrı tutulmalıdır.
- Ürün değişiminde eski trafo üzerindeki bağlantı uçları ve montaj ölçüleri karşılaştırılmalıdır.
- Besleme kablosu dahil olmayan ürünlerde uygun kablo ve bağlantı aksesuarları ayrıca planlanmalıdır.
Sık Sorulan Sorular
Brahma TCD 1 FAV ne işe yarar?
Brahma TCD 1 FAV, gaz brülörlerinde ateşleme elektrodu üzerinde yüksek gerilim kıvılcımı oluşturarak gaz-hava karışımının tutuşmasına yardımcı olur.
Brahma TCD 1 FAV tek çıkışlı mı?
Evet. TCD 1 FAV, tek çıkışlı / 1 kutuplu elektronik ateşleme trafosudur.
Brahma TCD 1 FAV çıkış gerilimi nedir?
Bu modelin tepe gerilimi 17 kV, çıkış akımı 37 mA olarak belirtilir.
Brahma TCD 1 FAV çalışma oranı nedir?
TCD 1 FAV, %33 ED çalışma oranına sahip non-permanent çalışma tipinde bir ateşleme trafosudur.
Besleme kablosu ürünle birlikte gelir mi?
Bu ürün için besleme kablosu dahil değildir. Uygun bağlantı kablosu ve montaj aksesuarları uygulamaya göre ayrıca değerlendirilmelidir.
Bu sayfada yer alan teknik bilgiler Brahma TCD seri teknik verileri ve TCD 1 FAV ürün bilgileri esas alınarak hazırlanmıştır. Üretici firma ürün teknik özelliklerinde, bağlantı yapısında ve tasarımında önceden haber vermeksizin değişiklik yapabilir.
Ateşleme trafoları yüksek gerilim üreten ekipmanlardır. Yanlış ürün seçimi veya hatalı bağlantı sistem güvenliğini etkileyebilir. Değişim yapılmadan önce mevcut ürün etiketi ve bağlantı şeması mutlaka kontrol edilmelidir.
