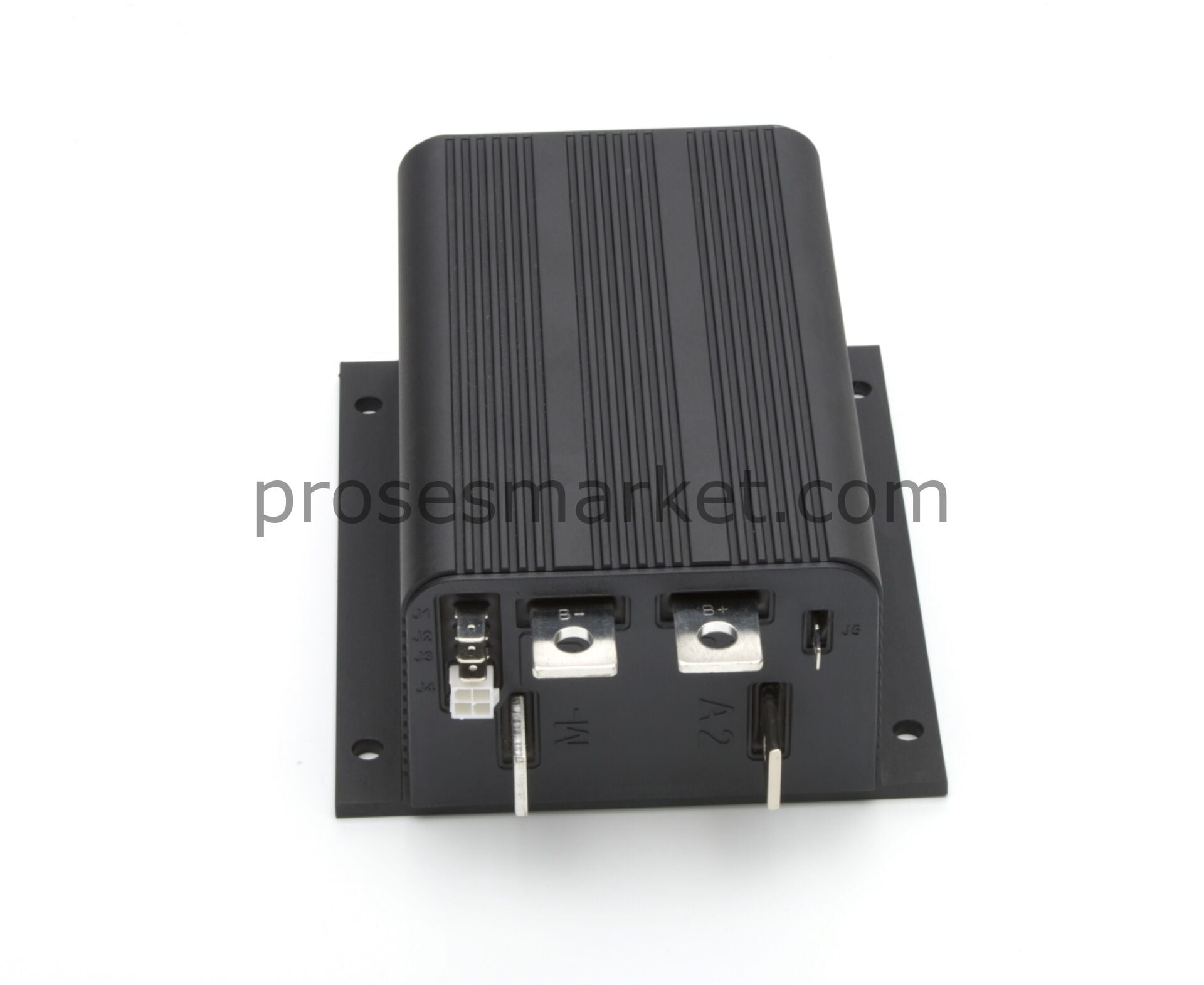

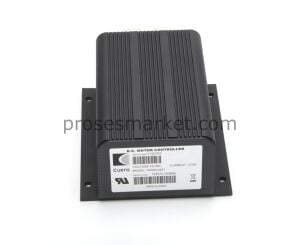

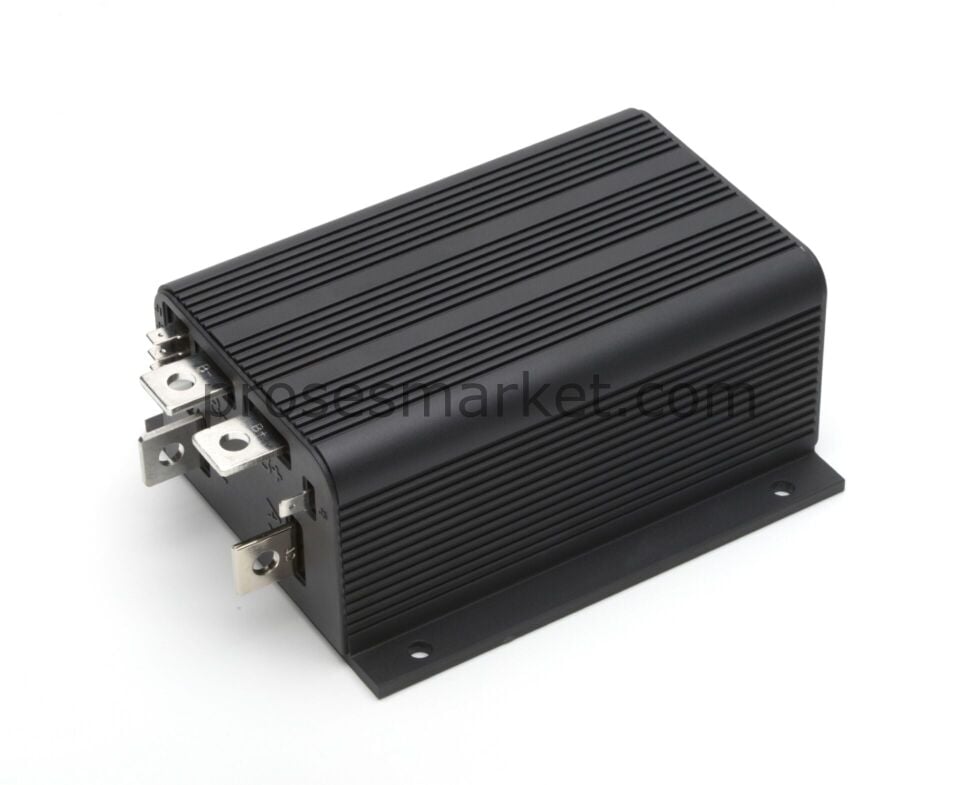

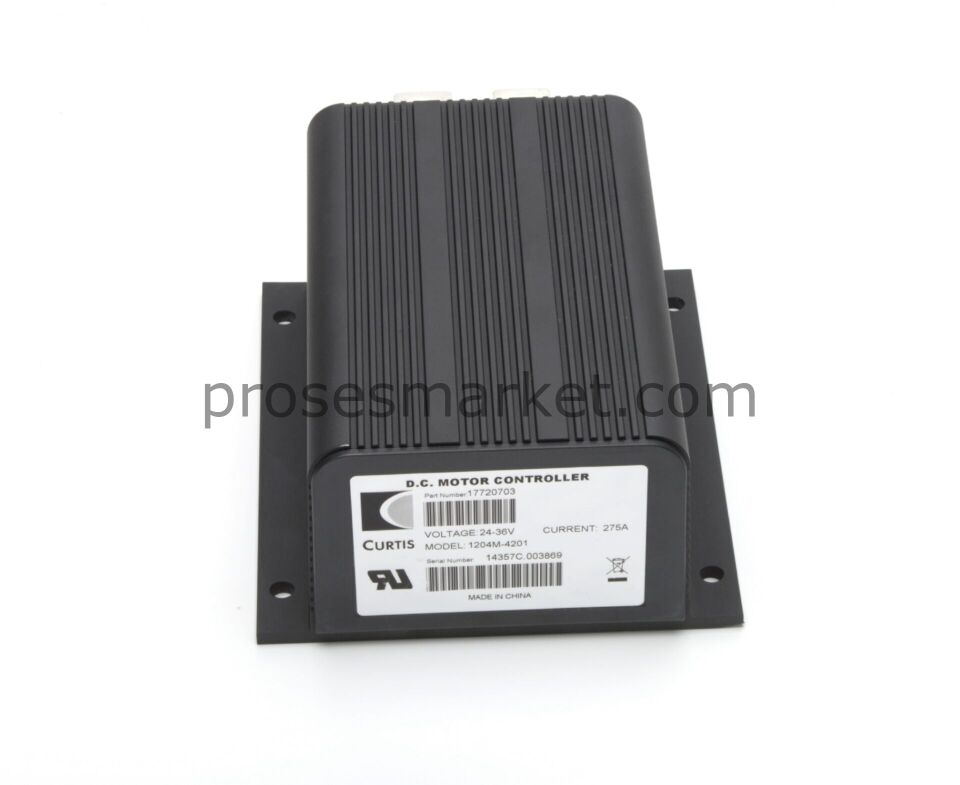

Curtis 1204M-5201 DC Motor Kontrol Cihazı
Curtis 1204M-5201 DC Motor Kontrol Cihazı
Curtis 1204M-5201, golf araçları, forklift ve endüstriyel elektrikli taşıtlar için tasarlanmış programlanabilir DC seri motor kontrolörüdür. 36V/48V geniş voltaj aralığı ve 275A akım kapasitesi ile yüksek frekanslı PWM anahtarlama teknolojisi sayesinde sessiz, verimli ve uzun ömürlü motor hız kontrolü sağlar.
Curtis 1204M-5201 Nedir?
Curtis 1204M-5201, Amerikan üreticisi Curtis Instruments tarafından üretilen programlanabilir DC seri motor kontrol cihazıdır. Curtis 1204 serisinin gelişmiş versiyonu olan 1204M modeli, standart 1204 kontrolörlerden farklı olarak saha programlamasına imkân tanır; bu sayede aynı donanım farklı araç ve uygulama gereksinimlerine uyarlanabilir.
Curtis kontrolör ailesi, dünya genelinde golf arabası, elektrikli forklift, personel taşıyıcı ve endüstriyel araç uygulamalarında endüstri standardı olarak kabul görmektedir. 1204M-5201 modeli, 36V ve 48V sistemlerle uyumlu olup 275A maksimum akım kapasitesiyle orta-büyük ölçekli DC seri motor uygulamalarına hitap eder.
Curtis 1204M-5201 Nasıl Çalışır?
Curtis 1204M DC motor kontrol cihazı, bataryadan gelen DC gerilimi yüksek frekanslı PWM (Pulse Width Modulation — Darbe Genişliği Modülasyonu) tekniğiyle anahtarlayarak motora iletilen enerjiyi hassas biçimde kontrol eder. Gaz pedalından gelen 0–5KΩ direnç sinyali veya 0–5V voltaj sinyali, kontrolörün işlemcisi tarafından PWM çıkış oranına dönüştürülür; bu oran ne kadar yüksekse motor o kadar hızlı döner.
İleri/geri yön değişimi kontaktörler aracılığıyla gerçekleşir. Araç hareket halindeyken yön değiştirildiğinde dahili plug fren diyotu devreye girerek motoru frenleme moduna alır; bu sayede ani duruş yerine kontrollü yavaşlama sağlanır. Termal koruma devresi, kontrolörün sıcaklığını sürekli izleyerek aşırı ısınmada akım limitini düşürür ya da tamamen keser.
Kullanım Alanları ve Uyumlu Araçlar
Curtis 1204M-5201 kontrolör, 36V veya 48V DC seri motor kullanan her türlü elektrikli araçta kullanılabilir. En yaygın uygulama alanları aşağıdaki tabloda özetlenmiştir.
| Uygulama | Uyumlu Modeller / Markalar | Voltaj |
|---|---|---|
| Golf Arabası | EZGO, Club Car ve muadilleri | 36V / 48V |
| Elektrikli Forklift | DC seri motorlu tüm modeller | 36V / 48V |
| Personel Taşıyıcı | Fabrika içi elektrikli taşıtlar | 36V / 48V |
| Yükselticili Çalışma Platformu | MEWP / scissor lift uygulamaları | 36V / 48V |
| Pompa Uygulaması | DC seri motorlu pompa grupları | 36V / 48V |
| Endüstriyel Elektrikli Taşıt | Özel tasarlı AGV ve saha taşıtları | 36V / 48V |
Curtis 1204M Programlama Özelliği
Curtis 1204M DC motor kontrolörünü standart 1204 modelinden ayıran en önemli özellik saha programlamasıdır. Curtis 1313-4331 el programlayıcısı veya 1314 PC programlama istasyonu ile aşağıdaki parametreler ayarlanabilir.
| Parametre | Ayar Aralığı | Açıklama |
|---|---|---|
| Besleme Voltajı | 36V / 48V | Batarya paketine göre seçilir |
| Akım Limiti | 125 – 275A | 50A adımlarla ayarlanabilir |
| İvme Süresi | Ayarlanabilir | 0’dan tam hıza geçiş süresi |
| Yavaşlama Süresi | Ayarlanabilir | Gaz bırakılınca frenleme süresi |
| Maksimum Hız (%PWM) | Programlanabilir | Tam gaz PWM çıkış oranı sınırlanır |
| Geri Vites Hızı | Kısıtlanabilir | Geri viteste hız sınırlandırılabilir |
| Boost Özelliği | Açık / Kapalı | Kısa süreli yüksek tork çıkışı |
Bir 1204M-5201 kontrolörünün tüm parametreleri programlayıcı ile okunarak diğer aynı model kontrolörlere kopyalanabilir. Filo bakımı ve toplu kurulum senaryolarında zamandan tasarruf sağlar.
Teknik Veri Tablosu
| Genel Bilgiler | |
|---|---|
| Üretici | Curtis Instruments, Inc. — USA |
| Kontrolör Tipi | Programlanabilir DC Seri Motor Kontrol Cihazı |
| Seri / Versiyon | 1204M (Programlanabilir) |
| Model | 1204M-5201 |
| Elektriksel Özellikler | |
| Besleme Voltajı | 36V / 48V (Programlanabilir) |
| 36V Çalışma Aralığı | 25 – 36 V |
| 48V Çalışma Aralığı | 33 – 48 V (Fabrika ayarı: 48V) |
| Maksimum Akım (2 dk) | 275 A |
| Akım Ayar Aralığı | 125 – 275 A (50A adımlarla) |
| Sürüş Yöntemi | PWM — Yüksek frekanslı anahtarlama |
| Gaz / Giriş Sinyali | |
| Gaz Potansiyometre (Tip 0) | 0 – 5 KΩ (2 telli potansiyometre) |
| Voltaj Gaz Girişi (Tip 2) | 0 – 5V (voltaj kaynaklı elektronik gaz) |
| Bağlantı ve Konnektörler | |
| Yüksek Akım Busbarları | B+, B−, A2, M− (Bakır busbar) |
| Kontrol Konnektörleri | J3, J4, J5 terminalleri |
| J5 Terminali | Geri vites sinyal çıkışı / Ana kontaktör (aktifleştirilmeli) |
| Montaj | Push-on konektör — kolay montaj |
| Koruma ve Güvenlik | |
| Plug Fren Diyotu | Dahili (harici bileşen gerektirmez) |
| HPD Koruması | Yüksek pedal devre dışı bırakma |
| Termal Koruma | Kompanzasyon + Aşırı ısı kesmesi |
| Gaz Devre Koruması | Gaz telleri açık ise kontrolör devre dışı kalır |
| Hata Teşhisi | LED durum kodu + Tarihçe kaydı |
| Programlama | |
| El Programlayıcısı | Curtis 1313-4331 |
| PC Programlama İstasyonu | Curtis 1314 |
| Klonlama | Desteklenir (aynı model arası) |
| Programlanabilir Parametreler | İvme, yavaşlama, maks. hız, akım limiti, geri vites hızı, boost |
Sık Sorulan Sorular
Standart Curtis 1204 kontrolör sabit parametrelerle üretilirken, 1204M serisi programlanabilir versiyondur. 1313-4331 el programlayıcısı veya 1314 PC istasyonu ile ivme süresi, akım limiti, maksimum hız ve geri vites hızı gibi parametreler uygulamaya göre ayarlanabilir.
Fabrika ayarı 48V olarak gelir (çalışma aralığı 33–48V). 36V sisteme uyarlamak için programlayıcı ile voltaj parametresi değiştirilmelidir (çalışma aralığı 25–36V olur).
Evet, Curtis 1204M-5201 EZGO ve Club Car golf arabalarında kullanılan Curtis 1204 serisi kontrolörlerin yerini alabilir. Ancak satın almadan önce mevcut kontrolörünüzün voltajını, akımını ve gaz tipini doğrulayın; doğru eşleşme için Proses Market teknik ekibiyle iletişime geçin.
Yeni bir DC motor kontrol cihazı takarken üç parametrenin birebir eşleşmesi gerekir: sistem voltajı (36V veya 48V), akım kapasitesi (mevcut model ile aynı veya daha yüksek) ve gaz pot tipi (0-5KΩ veya voltaj tipi). Bu üç değer uymadan yapılan değişimler arıza ya da hasar oluşturabilir.
Curtis 1204M-5201 kontrolör Proses Market güvencesiyle Türkiye’ye temin edilmektedir. Doğru model seçimi için teknik ekibimize mevcut kontrolörünüzün model numarasını veya voltaj/akım/gaz tipi bilgisini iletebilirsiniz.
Curtis 1204M-5201, 36V/48V sistemlerde 275A akım kapasitesiyle çalışan programlanabilir bir DC motor kontrol cihazıdır. Golf arabaları, elektrikli forklift ve endüstriyel taşıtlarda kullanılan bu Curtis kontrolör, yüksek frekanslı PWM teknolojisi, dahili plug fren diyotu ve çoklu koruma devreleriyle güvenilir motor hız kontrolü sağlar. 1313-4331 programlayıcı ile parametreler uygulamaya özel ayarlanabilir.
Bu sayfadaki teknik veriler Curtis Instruments resmi 1204M/1205M dokümanına dayanmaktadır. Kesin teknik bilgi için Curtis Instruments belgelerinin incelenmesi önerilir.
Kontrolör değişimi ve programlama işlemlerinin yetkili teknik personel tarafından gerçekleştirilmesi tavsiye edilir. Doğru model seçimi için satın almadan önce Proses Market teknik ekibiyle iletişime geçin.
