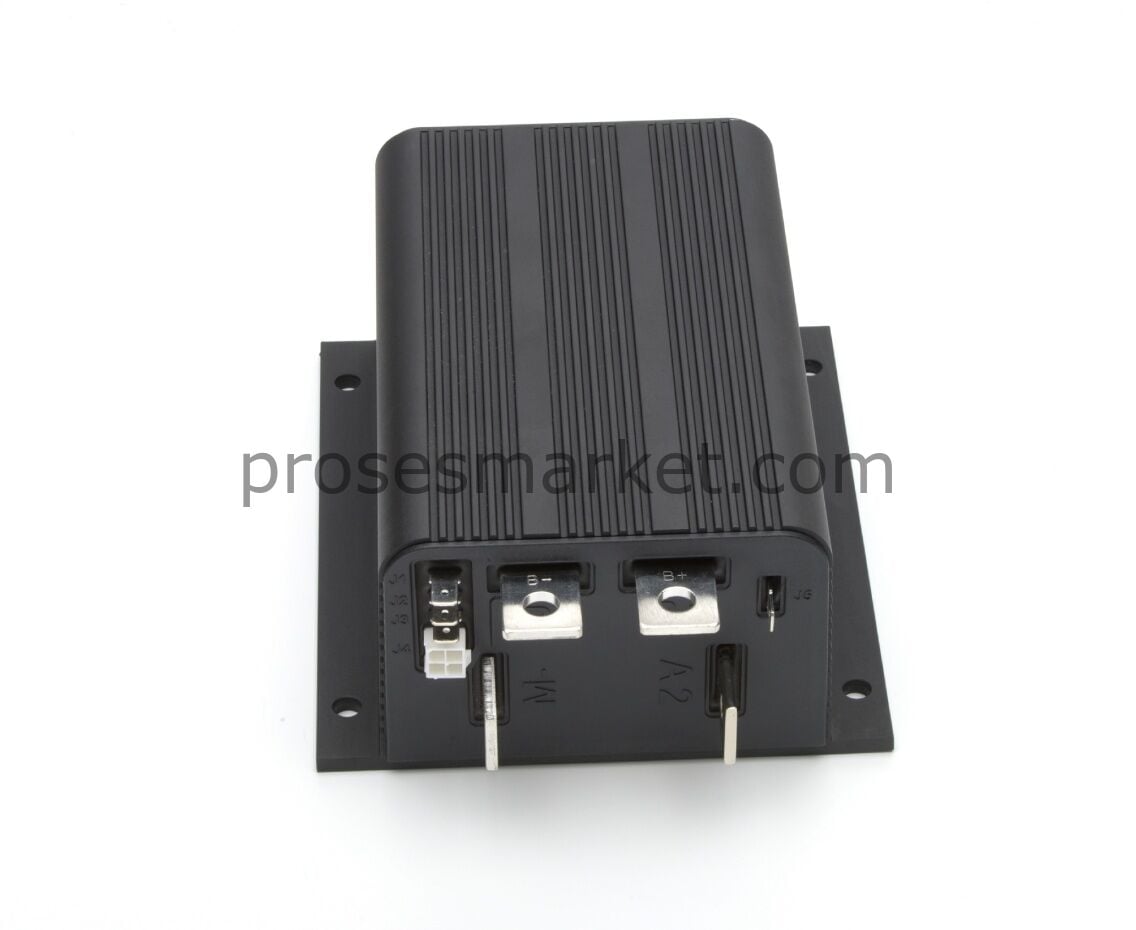

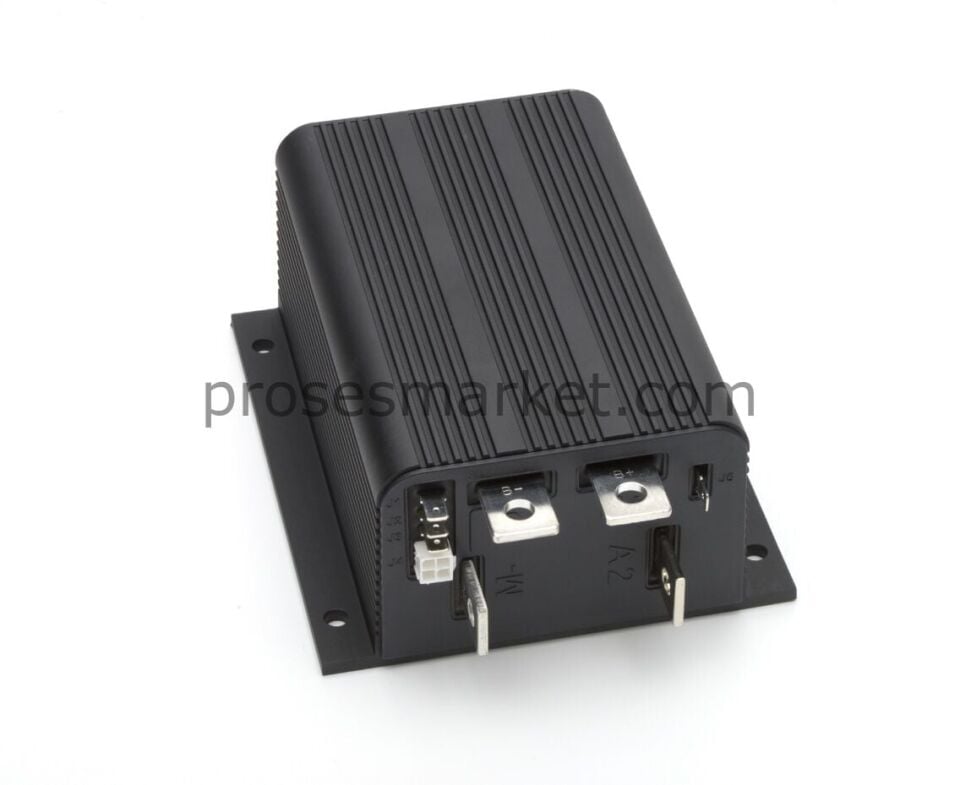

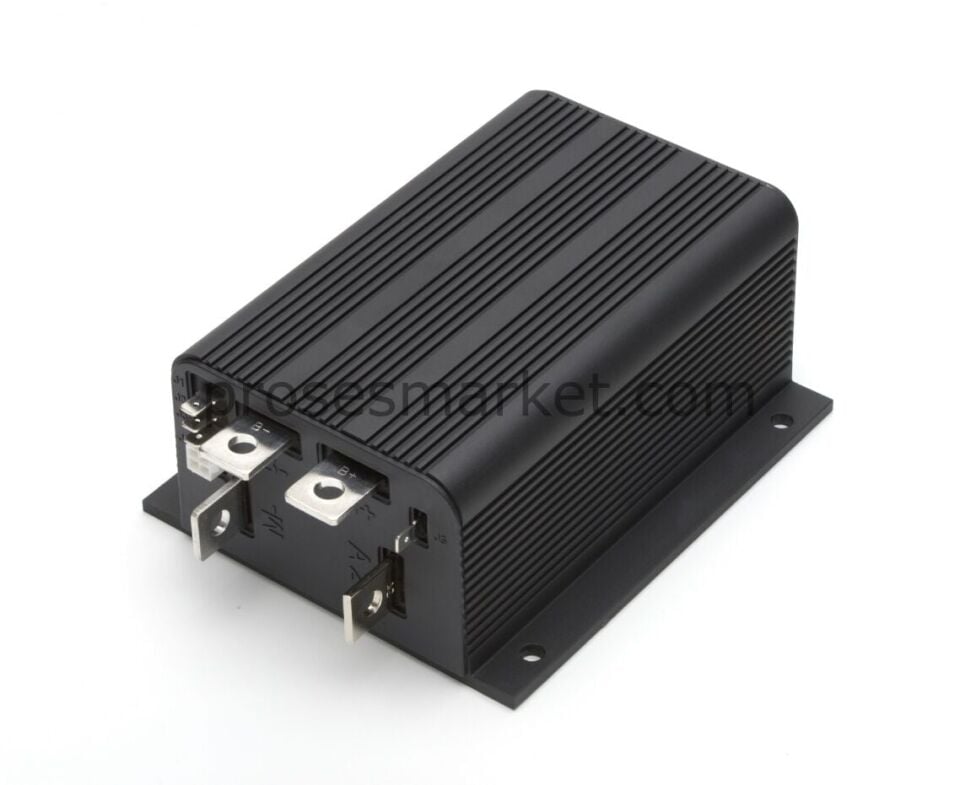

Curtis 1205M-5601 DC Motor Kontrol Cihazı
Curtis 1205M-5601 DC Motor Kontrol Cihazı
Curtis 1205M-5601, golf araçları, forklift ve endüstriyel elektrikli taşıtlar için tasarlanmış programlanabilir DC seri motor kontrolörüdür. 36V/48V geniş voltaj aralığı ve 500A yüksek akım kapasitesiyle 1204M serisinin üzerinde bir güç sınıfında yer alır. Yüksek frekanslı PWM anahtarlama teknolojisi ile sessiz, verimli ve uzun ömürlü motor hız kontrolü sağlar.
Curtis 1205M-5601 Nedir?
Curtis 1205M-5601, Curtis Instruments tarafından üretilen yüksek akımlı programlanabilir DC seri motor kontrol cihazıdır. 1205 serisinin programlanabilir (M) versiyonu olan bu model, eski 1205-201, 1205-209 ve 1205-211 kontrolörlerin form/fit/fonksiyon yenilemesidir. 275A kapasiteli 1204M-5201 modelinin üzerinde bir güç sınıfında yer alarak 500A akım kapasitesiyle daha büyük motorlu uygulamalara hitap eder.
Curtis 1205M, Club Car DS (1996 ve sonrası) gibi yüksek performans gerektiren golf arabası uygulamalarında ve ağır yük elektrikli taşıt sistemlerinde endüstri standardı olarak kabul görmektedir. IP65 koruma sınıfı ile zorlu ortam koşullarına dayanıklıdır.
Curtis 1205M-5601 ile 1204M-5201 Arasındaki Fark
Her iki model de aynı 1204M/1205M serisine ait programlanabilir DC seri motor kontrolörlerdir. Temel fark akım kapasitesi ve gövde boyutudur.
| Özellik | 1204M-5201 | 1205M-5601 |
|---|---|---|
| Maksimum Akım | 275 A | 500 A |
| Akım Ayar Aralığı | 125–275A | 200–500A |
| Besleme Voltajı | 36V / 48V | 36V / 48V |
| Gövde Boyu | Kısa gövde | Uzun gövde (Long Body) |
| Koruma Sınıfı | Termal korumalı | IP65 |
| Gaz Tipi Seçeneği | Tip 0 / Tip 2 | Tip 0–9 (10 seçenek) |
| Tipik Uygulama | Orta kapasiteli araçlar | Yüksek kapasiteli araçlar |
Kullanım Alanları ve Uyumlu Araçlar
Curtis 1205M-5601, 36V veya 48V DC seri motor kullanan yüksek akımlı elektrikli araç uygulamalarında tercih edilir.
| Uygulama | Uyumlu Modeller / Markalar | Voltaj |
|---|---|---|
| Golf Arabası | Club Car DS (1996 ve sonrası), EZGO | 36V / 48V |
| Elektrikli Forklift | Yüksek akımlı DC seri motorlu modeller | 36V / 48V |
| Personel Taşıyıcı | Endüstriyel fabrika içi elektrikli taşıtlar | 36V / 48V |
| Yükselticili Çalışma Platformu | MEWP / scissor lift uygulamaları | 36V / 48V |
| Malzeme Taşıma Araçları | Ağır yük istifleyici ve taşıyıcılar | 36V / 48V |
| Endüstriyel Elektrikli Taşıt | AGV ve özel saha taşıtları | 36V / 48V |
Teknik Veri Tablosu
| Genel Bilgiler | |
|---|---|
| Üretici | Curtis Instruments, Inc. — USA |
| Kontrolör Tipi | Programlanabilir DC Seri Motor Kontrol Cihazı |
| Seri / Versiyon | 1205M (Programlanabilir) |
| Model | 1205M-5601 |
| Eski Model Karşılığı | 1205-201, 1205-209, 1205-211 |
| Elektriksel Özellikler | |
| Besleme Voltajı | 36V / 48V (Programlanabilir) |
| 36V Çalışma Aralığı | 25 – 36 V |
| 48V Çalışma Aralığı | 33 – 48 V (Fabrika ayarı: 48V) |
| Maksimum Akım | 500 A |
| Akım Ayar Aralığı | 200 – 500 A (200A, 300A, 325A, 400A, 500A) |
| Sürüş Yöntemi | PWM — Yüksek frekanslı anahtarlama |
| Gaz / Giriş Sinyali | |
| Fabrika Gaz Ayarı | 0 – 5 KΩ (Tip 0) |
| Desteklenen Gaz Tipleri | Tip 0–9 arасı 10 farklı tip (programlayıcı ile ayarlanabilir) |
| Gövde ve Bağlantı | |
| Gövde Tipi | Uzun gövde (Long Body) — Anodize alüminyum |
| Koruma Sınıfı | IP65 |
| Yüksek Akım Busbarları | B+, B−, A2, M− (Dört busbar — Bakır) |
| Kontrol Konnektörleri | J3, J4, J5 terminalleri |
| J5 Terminali | Geri vites sinyal çıkışı / Ana kontaktör (aktifleştirilmeli) |
| Montaj | Push-on konektör — kolay montaj |
| Koruma ve Güvenlik | |
| Plug Fren Diyotu | Dahili |
| HPD Koruması | Yüksek pedal devre dışı bırakma |
| Termal Koruma | Kompanzasyon + Aşırı ısı kesmesi |
| Gaz Devre Koruması | Gaz telleri açık ise kontrolör devre dışı kalır |
| Hata Teşhisi | LED durum kodu + Tarihçe kaydı |
| Programlama | |
| El Programlayıcısı | Curtis 1313-4331 |
| PC Programlama İstasyonu | Curtis 1314 |
| Klonlama | Desteklenir (aynı model arası) |
| Programlanabilir Parametreler | Voltaj, akım limiti, ivme, yavaşlama, maks. hız, geri vites hızı, HPD, boost, gaz tipi |
Sık Sorulan Sorular
Curtis 1205M-5601, 1205-201, 1205-209 ve 1205-211 model eski Curtis kontrolörlerin form/fit/fonksiyon yenilemesidir. Aynı kablo bağlantısı ve montaj yeri ile doğrudan takılıp çalıştırılabilir.
1205M-5603, 1205M-5601 modelinin güncellenmiş versiyonudur. Temel teknik özellikler aynı olmakla birlikte 5603 modelinde J5 terminali fabrikadan aktif gelmektedir. Her iki model de aynı uygulamalarda kullanılabilir.
Evet, Curtis 1205M-5601 Club Car DS (1996 ve sonrası) modelleriyle uyumludur. Ancak satın almadan önce mevcut kontrolörünüzün voltajını, akımını ve gaz tipini doğrulayın. Doğru eşleşme için Proses Market teknik ekibiyle iletişime geçin.
Fabrika ayarı 48V / 500A / 0-5KΩ olarak gelir. 36V sisteme uyarlamak için Curtis 1313-4331 programlayıcı ile voltaj parametresi değiştirilmesi gerekir.
Curtis 1205M-5601 kontrolör Proses Market güvencesiyle Türkiye’ye temin edilmektedir. Doğru model seçimi için teknik ekibimize mevcut kontrolörünüzün model numarasını veya voltaj/akım/gaz tipi bilgisini iletebilirsiniz.
Curtis 1205M-5601, 36V/48V sistemlerde 500A yüksek akım kapasitesiyle çalışan programlanabilir bir DC motor kontrol cihazıdır. Club Car DS, EZGO golf arabaları ve endüstriyel elektrikli taşıtlarda kullanılan bu Curtis kontrolör, IP65 koruma sınıfı, 10 farklı gaz tipi desteği ve uzun gövde yapısıyla 1204M serisinin üst modeli konumundadır.
Bu sayfadaki teknik veriler Curtis Instruments resmi 1204M/1205M dokümanına dayanmaktadır. Kesin teknik bilgi için Curtis Instruments belgelerinin incelenmesi önerilir.
Kontrolör değişimi ve programlama işlemlerinin yetkili teknik personel tarafından gerçekleştirilmesi tavsiye edilir. Doğru model seçimi için satın almadan önce Proses Market teknik ekibiyle iletişime geçin.
