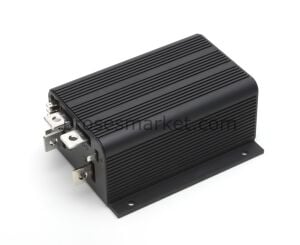

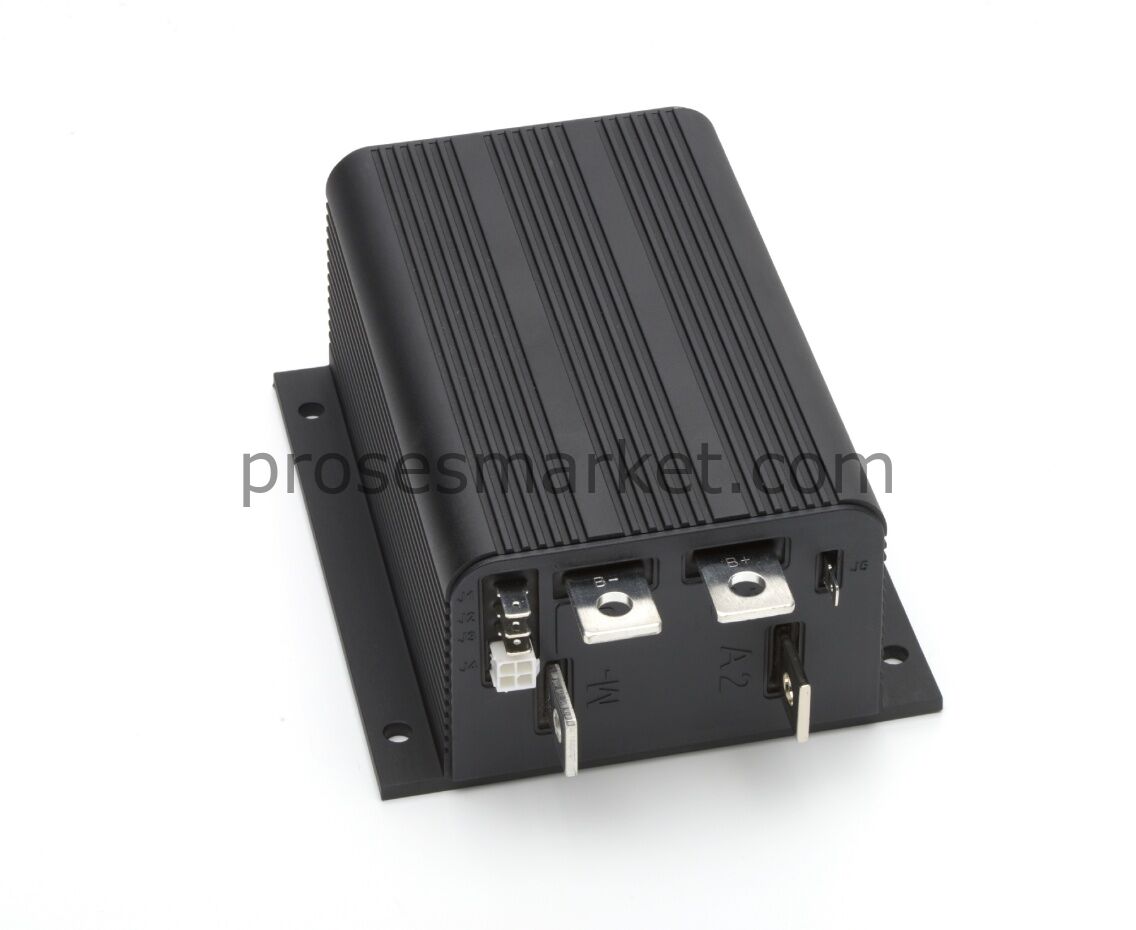

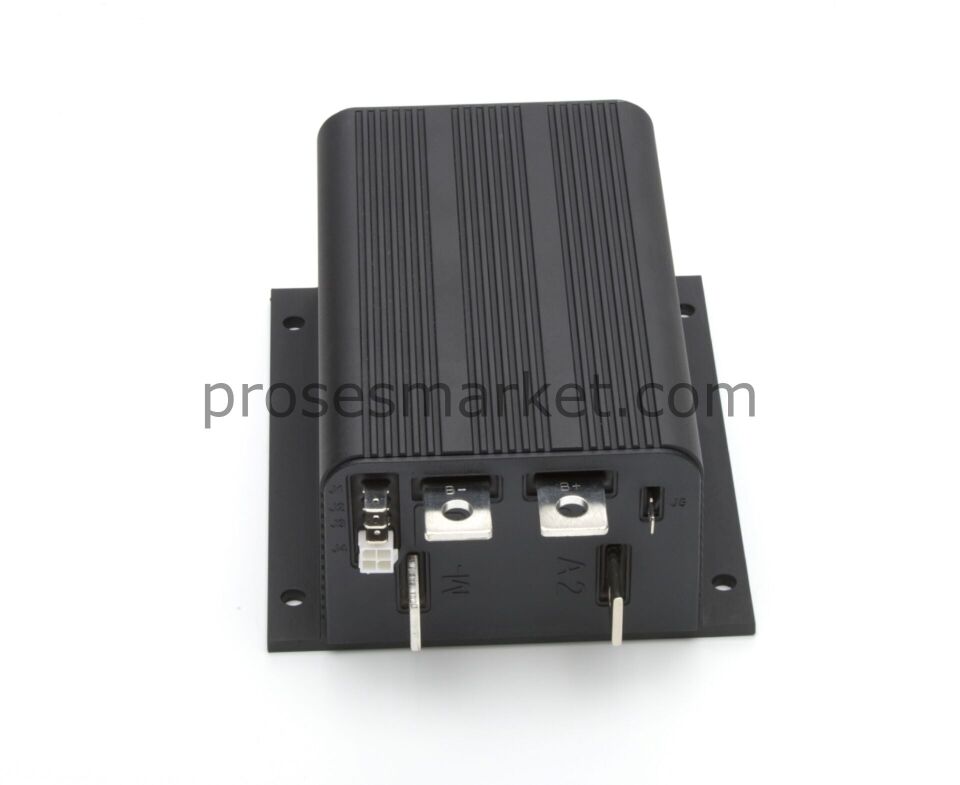

Curtis 1209M-6401 DC Motor Kontrol Cihazı
Curtis 1209M-6401 DC Motor Kontrol Cihazı
Curtis 1209M-6401, forklift, endüstriyel taşıt ve ağır yük elektrikli araç uygulamaları için tasarlanmış programlanabilir DC seri motor kontrolörüdür. 48V/72V geniş voltaj aralığı ve 400A akım kapasitesiyle Curtis serisinin yüksek voltajlı sınıfında yer alır. 15 kHz çalışma frekansı ile sessiz ve verimli motor hız kontrolü sağlar.
Curtis 1209M-6401 Nedir?
Curtis 1209M-6401, Curtis Instruments tarafından üretilen 48V/72V yüksek voltajlı programlanabilir DC seri motor kontrol cihazıdır. Curtis 1209M serisi, eski 1209B kontrolörlerin form/fit/fonksiyon yenilemesidir; programlanabilirlik sayesinde uygulama gereksinimlerine tam uyum sağlar. 36V/48V sınıfındaki 1204M ve 1205M modellerinin üzerinde yer alan 1209M, 72V sisteme uyumluluğu ile daha yüksek güç gerektiren endüstriyel uygulamalar için tercih edilir.
1209M-6401, Curtis serisinin yüksek voltaj sınıfında en yaygın kullanılan modeldir. Elektrikli forklift, ağır yük stacker, endüstriyel çekici ve yükselticili çalışma platformlarında (MEWP) endüstri standardı olarak kabul görmektedir. IP54 koruma sınıfı ve anodize alüminyum gövde ile zorlu ortam koşullarına dayanıklıdır.
Curtis 1209M-6401, 1204M ve 1205M ile Karşılaştırma
Curtis programlanabilir DC motor kontrolörleri aynı ailenin üyeleridir. Doğru modeli seçmek için voltaj ve akım kapasitesini eşleştirmek kritik önem taşır.
| Özellik | 1204M-5201 | 1205M-5601 | 1209M-6401 |
|---|---|---|---|
| Voltaj | 36V / 48V | 36V / 48V | 48V / 72V |
| Maks. Akım | 275A | 500A | 400A |
| Gövde Boyu | Kısa (173mm) | Uzun (199mm) | 229mm |
| Koruma Sınıfı | IP54 | IP65 | IP54 |
| Programlayıcı | 1313-4331 / 1314 | 1313-4331 / 1314 | 1311 / 1314 |
| Tipik Uygulama | Golf arabası | Golf / forklift | Forklift / end. taşıt |
Kullanım Alanları ve Uyumlu Araçlar
Curtis 1209M-6401, 48V veya 72V DC seri motor kullanan yüksek voltajlı endüstriyel araç uygulamalarında tercih edilir.
| Uygulama | Açıklama | Voltaj |
|---|---|---|
| Elektrikli Forklift | 48V / 72V DC seri motorlu ağır yük forkliftler | 48V / 72V |
| Ağır Yük Stacker | Endüstriyel elektrikli istifleyiciler | 48V / 72V |
| Yükselticili Çalışma Platformu | MEWP / scissor lift uygulamaları | 48V / 72V |
| Endüstriyel Çekici | Fabrika içi yük çekici taşıtlar | 48V / 72V |
| Personel Taşıyıcı | Yüksek voltajlı fabrika içi taşıtlar | 48V |
| Malzeme Taşıma Araçları | Ağır yük AGV ve saha taşıtları | 48V / 72V |
Teknik Veri Tablosu
| Genel Bilgiler | |
|---|---|
| Üretici | Curtis Instruments, Inc. — USA |
| Kontrolör Tipi | Programlanabilir DC Seri Motor Kontrol Cihazı |
| Seri / Versiyon | 1209M (Programlanabilir) |
| Model | 1209M-6401 |
| Eski Model Karşılığı | 1209B serisi kontrolörler |
| Elektriksel Özellikler | |
| Besleme Voltajı | 48V / 72V (Programlanabilir) |
| 48V Çalışma Aralığı | 32 – 48 V |
| 72V Çalışma Aralığı | 48 – 72 V |
| Maksimum Akım (2 dk) | 400 A |
| Çalışma Frekansı | 15 kHz |
| Bekleme Akımı | < 20 mA |
| Sürüş Yöntemi | PWM — 15 kHz Yüksek frekanslı anahtarlama |
| Gaz / Giriş Sinyali | |
| Standart Gaz Tipi | 0 – 5 KΩ (±%10) — Tip 0 |
| Diğer Gaz Tipleri | Programlayıcı ile farklı tipler ayarlanabilir |
| Gövde ve Bağlantı | |
| Gövde Uzunluğu | 229 mm |
| Gövde Malzemesi | Anodize alüminyum ekstrüzyon |
| Koruma Sınıfı | IP54 |
| Yüksek Akım Busbarları | B+, B−, A2, M− (Dört busbar — Kalay kaplı bakır) |
| Düşük Akım Bağlantıları | J1, J2, J3, J4 (4-pin konnektör), J5 |
| Montaj | Push-on konektör, 4 × M6 cıvata |
| Çalışma Koşulları | |
| Tam Güç Sıcaklık Aralığı | −25°C ila +75°C (kontrolör sıcaklığı) |
| Koruma ve Güvenlik | |
| Plug Fren Diyotu | Dahili |
| HPD Koruması | Yüksek pedal devre dışı bırakma |
| Termal Koruma | Kompanzasyon + Aşırı ısı kesmesi |
| Düşük Voltaj Koruması | Alt voltaj kesme fonksiyonu |
| Gaz Devre Koruması | Gaz telleri açık ise kontrolör devre dışı kalır |
| Hata Teşhisi | LED durum kodu + Tarihçe kaydı |
| Programlama | |
| El Programlayıcısı | Curtis 1311 |
| PC Programlama İstasyonu | Curtis 1314 |
| Klonlama | Desteklenir (aynı model arası) |
| Programlanabilir Parametreler | Voltaj, akım limiti, ivme, yavaşlama, maks. hız, geri vites hızı, HPD, boost, gaz tipi |
Sık Sorulan Sorular
1209M-5501, 36V/48V sistemler için 450A akım kapasiteli modeldir. 1209M-6401 ise 48V/72V yüksek voltaj sistemleri için 400A akım kapasiteli modeldir. Sisteminizin voltajı 72V ise 1209M-6401; 36V veya 48V ise 1209M-5501 tercih edilmelidir.
1209M-6401, Curtis 1311 el programlayıcısı veya Curtis 1314 PC programlama istasyonu ile programlanır. 1204M/1205M serisinde kullanılan 1313-4331 programlayıcı ile uyumlu değildir; farklı programlayıcı gerektirdiğini satın almadan önce not ediniz.
72V sistem için tek uygun model Curtis 1209M-6401 veya 1221M serisidir. 36V/48V sınıfındaki 1204M ve 1205M modelleri 72V sisteme bağlanamaz; bu hata ciddi hasar oluşturabilir. Sisteminizin voltajını, motor akımını ve gaz tipini mutlaka doğrulayın.
Curtis 1209M-6401, 15 kHz PWM frekansında anahtarlama yapar. Bu frekans insan kulağının duyamayacağı aralıkta olduğundan kontrolör sessiz çalışır. Aynı zamanda yüksek frekans, motor sürüş verimliliğini artırır ve batarya ömürünü uzatır.
Curtis 1209M-6401 kontrolör, Proses Market güvencesiyle Türkiye’ye temin edilmektedir. Doğru model seçimi için teknik ekibimize mevcut kontrolörünüzün model numarasını veya voltaj / akım / gaz tipi bilgisini iletebilirsiniz.
Curtis 1209M-6401, 48V/72V sistemlerde 400A akım kapasitesiyle çalışan programlanabilir bir DC motor kontrol cihazıdır. Elektrikli forklift, stacker ve endüstriyel taşıtlarda kullanılan bu Curtis kontrolör, 15 kHz PWM frekansı, IP54 koruma sınıfı ve dahili plug fren diyotu ile yüksek voltajlı ağır yük uygulamaları için tasarlanmıştır. 1311 programlayıcı ile tüm parametreler uygulamaya özel ayarlanabilir.
Bu sayfadaki teknik veriler Curtis Instruments resmi 1204M/1205M/1209M/1221M dokümanına dayanmaktadır. Kesin teknik bilgi için Curtis Instruments belgelerinin incelenmesi önerilir.
Kontrolör değişimi ve programlama işlemlerinin yetkili teknik personel tarafından gerçekleştirilmesi tavsiye edilir. Doğru model seçimi için satın almadan önce Proses Market teknik ekibiyle iletişime geçin.
