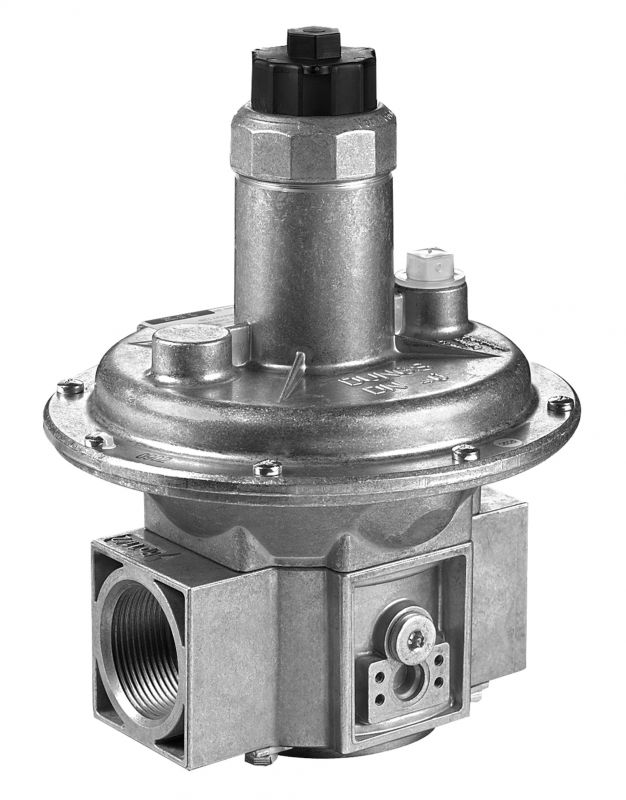

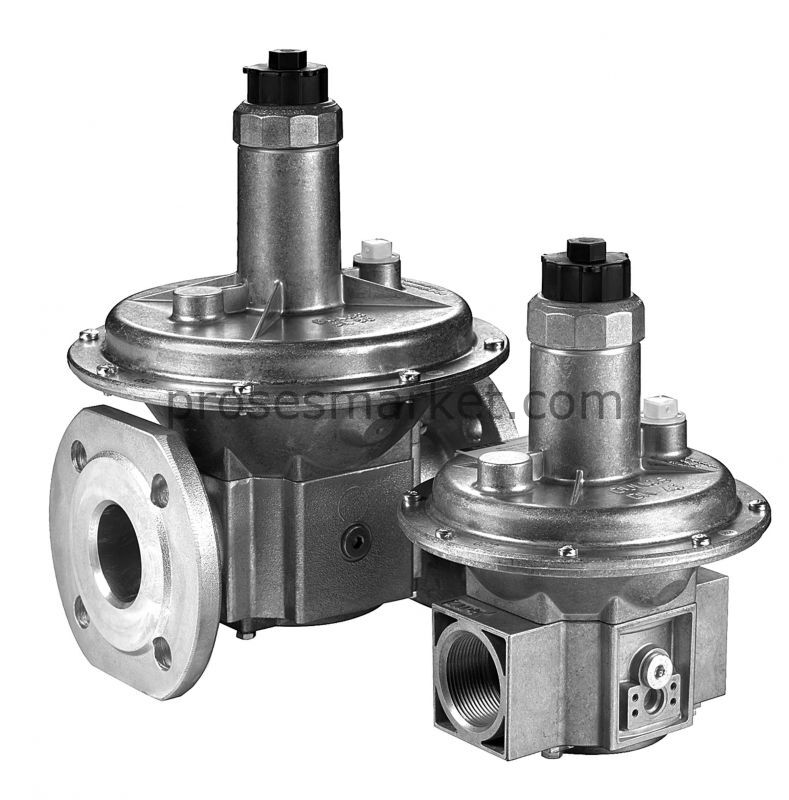

DUNGS FRNG 5080 DN 80 EŞİT BASINÇ REĞÜLATÖRÜ 500 MBAR
TEKNİK ÖZELLİKLER
| Nominal Çap Dişli Bağlantı Flanşlar |
DN 40 50 65 80 100 125 150
Rp 3/8,1/2,3/4,1,1 1/2,2 DIN EN 1092-1’e göre bağlantı flanşları |
| Maksimum İşletme Basıncı | 500 mbar (50 kPa)’ye kadar |
| Regülatör | EN 88, sınıf A, grup 2, DIN 3380, RG 10, EN 12078’e göre basınç regülatörü |
| Giriş basınç aralığı Sıfır basınç regülatörü Eşit basınç regülatörü Basınçlı hava kontrollü regülatör |
5 - 50 mbar (0,5 - 5 kPa) 5 - 200 mbar (0,5 - 20 kPa) 500 mbar (50 kPa)’a kadar |
|
Çıkış basınç aralığı |
Sıfır basınç regülatörü - 3 mbar ile 5 mbar arası (-0,3 kPa ile 0,5 kPa arası) Eşit basınç regülatörü -10 mbar ile 150 mbar arası (-1 kPa ile 15 kPa arası) Basınçlı hava ile basınç maks. 350 mbar (35 kPa)’a kadar |
|
gaz ileten parçaların hammaddeleri |
Gövde: Alüminyum, çelik, renkli metal içermez Contalar ve diyaframlar: NBR |
| Çevre sıcaklığı |
-15°C ile +70°C arası |
| Montaj Konumu |
Regülatör başlığı dikey dik ile yatay yatık arasında
Rp 1/2 - DN 100
Regülatör başı dikey ayakta
DN 125, DN 150 |
| Ölçüm/ Pilot gazı bağlantıları | G 1/4 ISO 228 her iki tarafta giriş bölgesinde |
| Ölçüm nipeli | G 1/8 ISO 228 zemin kapağında (Opsiyonel DN 125, DN 150) Tertibatın devreye alınması sırasında, örneğin gaz motoru, spesifik tertibat değerlerinin ayarlanması için yeniden kapatılabilir delik. |
| Bypass |
Bypass hazırlanmış: Rp 3/8 - Rp 2 gövdede sağda |
| Impulse bağlantısı | dahili mevcut, çıkış bölgesinde, harici, gövdede hazırlanmış: Rp 3/8 - Rp 1 sol, G 1/8; Her iki tarafta Rp 1 1/2 , DN 40 G 1/4‘den itibaren; dahili impulse kapatılabilir |
| Solunum tesisatı / Fan basıncı için basınç bağlantısı |
Solunum tesisatının döşenmesi gerekmez, mevcut bağlantı kılavuz büyüklüğü (fan basıncı) için basınç bağlantısı olarak kullanılabilir. Bağlantı: G 1/4 ile Rp 1 arası, Rp 1 1/2, DN 40’den itibaren: G 1/2 |
|
Fan basıncı |
Eşit basınç uygulamaları ve yakl. 1:1 basınç ilişkili gaz hava karışım uygulamaları için ve sıkıştırılmiş hava kontrollü: pmax. = 150 mbar (15 kPa) |
