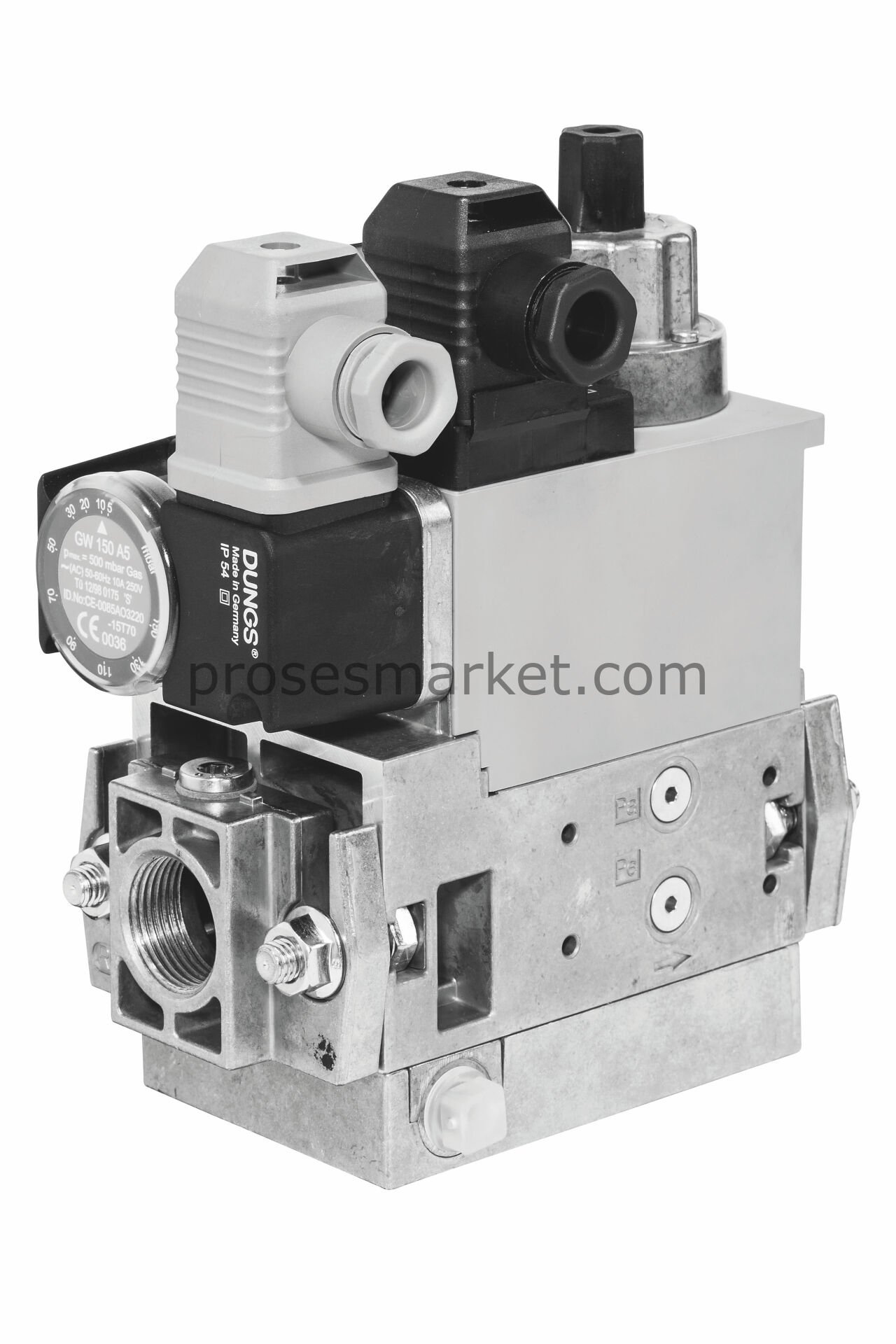

DUNGS MB-DLE 407 B01 S50 230V AC
DUNGS GasMultiBloc® MB-DLE 407 B01 S50
Tek kademeli brülör gaz hatları için; kir tutucu filtre, oransal basınç regülatörü ve iki adet emniyet solenoid valfi fonksiyonlarını tek gövdede birleştiren kompakt Multiblok çözümüdür. MB-DLE versiyonunda kontrollü devreye alma için yavaş açma karakteristiği bulunur.
MB-DLE 407 B01 S50, gaz hattında emniyetli açma-kapama ve stabil basınç regülasyonu sağlamak için tasarlanmıştır. Kompakt gövde yapısı ile montajı sadeleştirir; filtreleme fonksiyonu ile sistem bileşenlerini korur. MB-DLE tipte, devreye alma sırasında ani gaz yüklenmesini azaltan kontrollü açılma karakteristiği bulunur.
Öne Çıkan Avantajlar
- Tek gövdede filtre + regülatör + 2 emniyet solenoid valfi
- S50 regülatör çıkışı: 4–50 mbar ayarlanabilir aralık
- Valfler enerji kesildiğinde güvenli kapanma prensibi ile çalışır
- Endüstriyel koşullara uygun IP54 koruma sınıfı
- Kompakt yapı ile hızlı montaj ve servis erişimi
Kullanım Alanları
- Tek kademeli endüstriyel/ticari gaz brülörleri
- Kazan daireleri ve proses ısıtma sistemleri
- Fırın, kurutma ve sıcak hava jeneratörleri
- Doğalgaz ve LPG uygulamaları
Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Üretici | DUNGS |
| Ürün Ailesi | GasMultiBloc® – ayar ve güvenlik kombinasyonu |
| Model | MB-DLE 407 B01 S50 |
| Çalışma Modu | Tek kademeli (B01) |
| Basınç & Regülasyon | |
| Maks. İşletme Basıncı (pmax) | 360 mbar |
| Regülatör Çıkış Basıncı | 4 – 50 mbar (S50) |
| Regülatör Tipi | Oransal basınç regülatörü (hassas ayar) |
| Valf & Güvenlik | |
| Emniyet Valfleri | 2 adet solenoid emniyet kapama valfi |
| MB-DLE Özelliği | Kontrollü devreye alma için yavaş açma karakteristiği |
| Filtre / Ölçüm / Presostat | |
| Kir Tutucu | Filtre (kir tutucu) – brülör gaz hattı koruması |
| Ölçüm / Ateşleme Gazı Bağlantısı | G 1/8 |
| Presostat Uygunluğu | Min./maks. basınç kontrolü için presostat entegrasyonu (opsiyonel) |
| Elektrik & Koruma | |
| Besleme | 220–230 V AC, 50–60 Hz |
| Koruma Sınıfı | IP54 |
| Ortam & Sıcaklık | |
| Ortam Sıcaklığı | -15°C … +70°C |
| Gaz Uygunluğu | Doğalgaz ve LPG (uygulama şartlarına bağlı) |
| Malzeme Bilgileri | |
| Gövde | Alüminyum gövde |
| Sızdırmazlık Elemanları | Endüstriyel gaz uygulamalarına uygun elastomer yapı |
Not: Teknik değerler ve açıklamalar, üretici tarafından yayımlanan DUNGS teknik dokümanları referans alınarak hazırlanmıştır. Uygulama ve güvenlik şartları için ilgili standartlar ve yerel mevzuat esas alınmalı; nihai uygunluk değerlendirmesi sistem koşullarına göre yapılmalıdır.
DUNGS MB-DLE 405 / 412 Multiblok – Teknik Detaylar
Aşağıdaki görseller; basınç yükleri, elektrik bağlantısı, valf bilgisi, teknik tablo ve montaj ölçülerini göstermektedir. Üretici dokümanları referans alınmalıdır.
Basınç Yükleri
Elektrik Bağlantısı
Valf Bilgisi
Teknik Tablo
Montaj Ölçüleri
Teknik Notlar
- Görseller 405 ve 412 serileri için ortak teknik dokümanlardan alınmıştır.
- Uygulama öncesinde brülör ve gaz hattı şartlarıyla karşılaştırma yapılması önerilir.
- Devreye alma ve bakım işlemleri yetkili teknik personel tarafından yapılmalıdır.
