DUNGS MB-DLE 420 B01 S50 230V AC

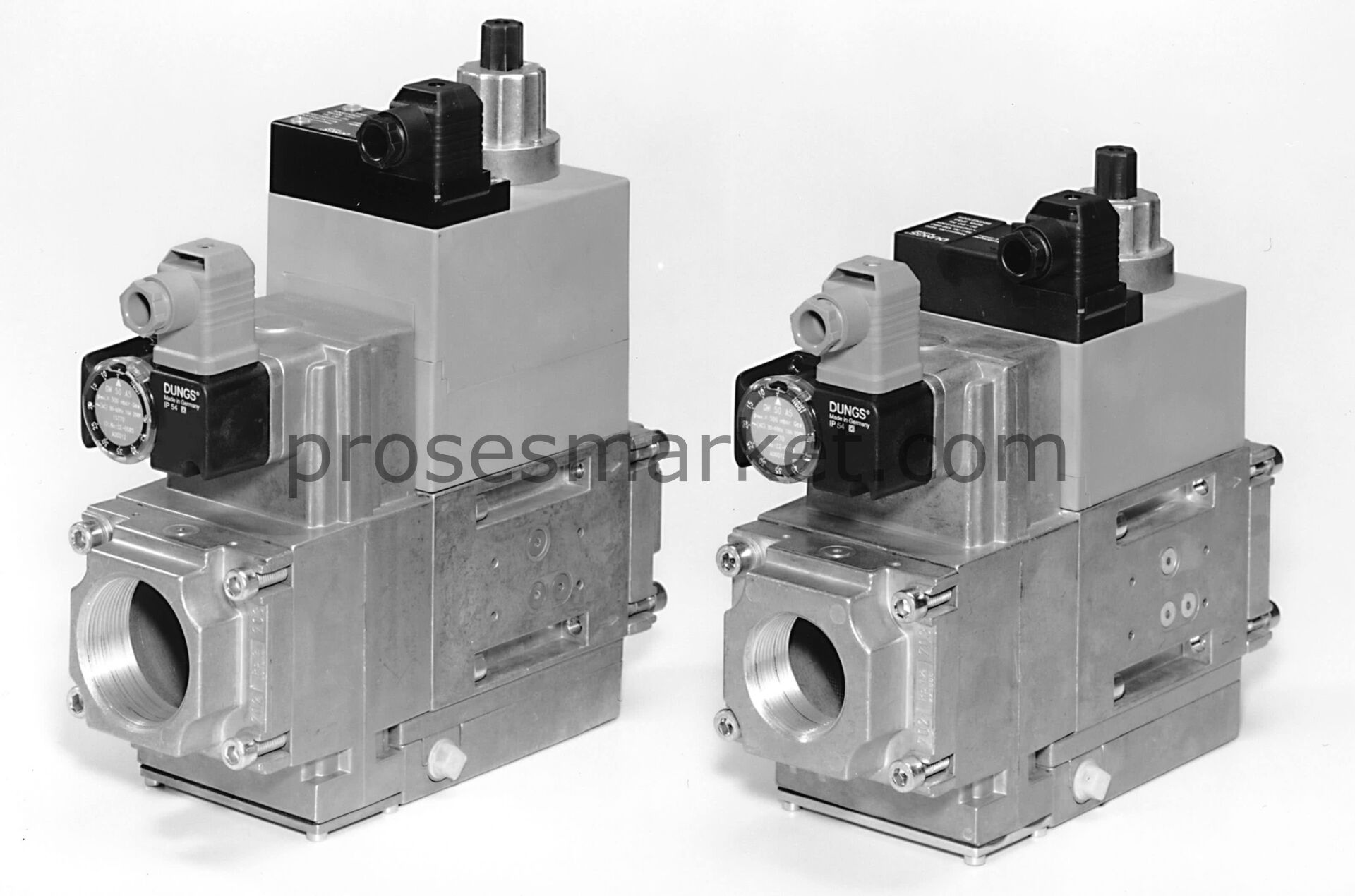

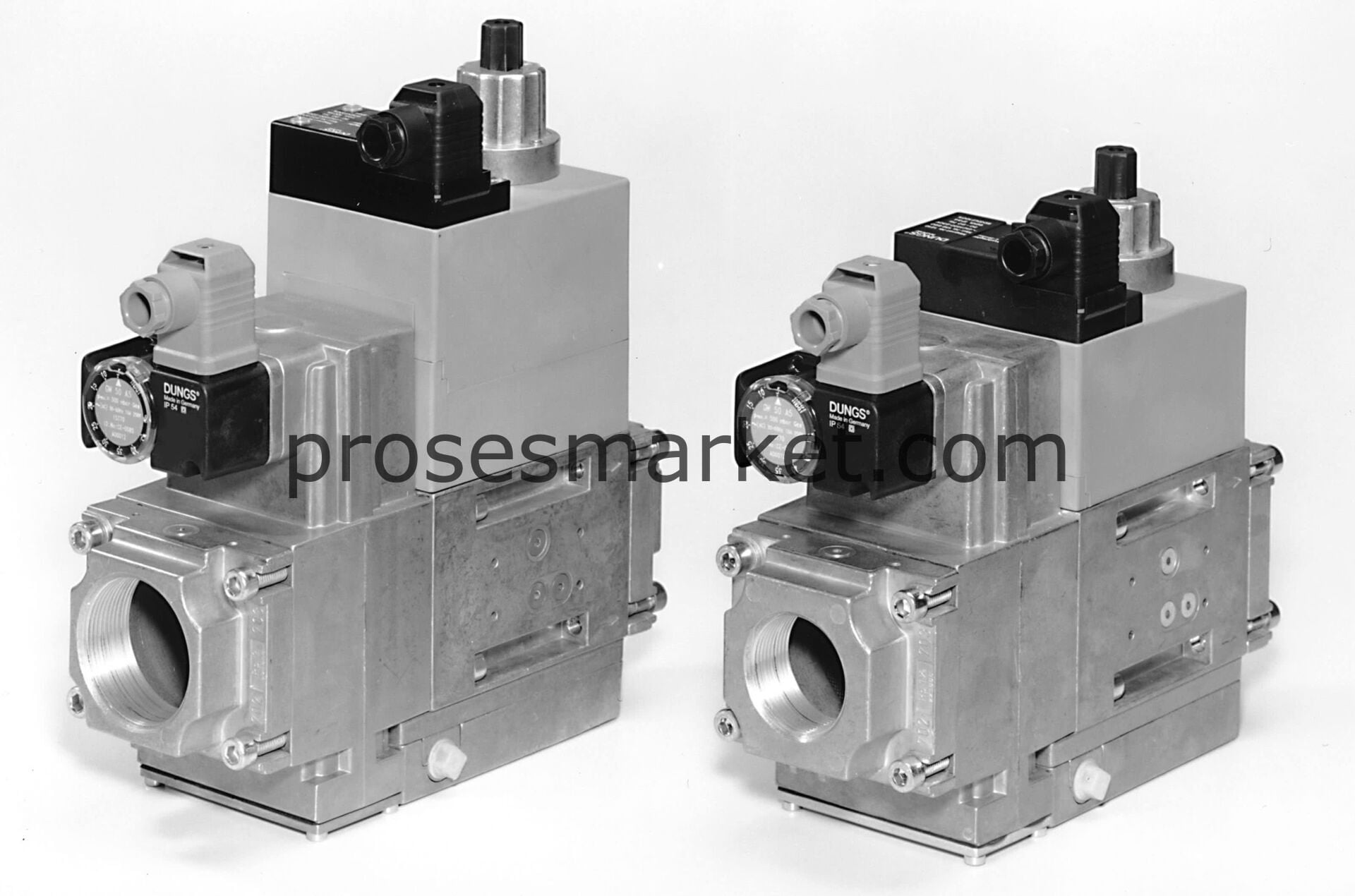

DUNGS GasMultiBloc® MB-DLE 420 B01 S50
Tek kademeli brülör gaz hatları için; ince filtre (microfilter), oransal basınç regülatörü ve iki adet emniyet solenoid valfi fonksiyonlarını tek gövdede birleştiren kompakt Multiblok çözümüdür. MB-DLE versiyonunda hidrolik gecikmeli yavaş açma ile kontrollü devreye alma sağlanır.
MB-DLE 420 B01 S50, brülör gaz hattında hem güvenlik hem de regülasyon fonksiyonlarını tek gövdede toplar. Oransal regülatör, çıkış basıncının stabil kalmasına yardımcı olur; MB-DLE yapısı ise devreye alma anında ani gaz yüklenmesini azaltmak için yavaş açma karakteristiği sunar.
Öne Çıkan Avantajlar
- Tek gövdede microfilter + regülatör + 2 emniyet solenoid valfi
- S50 regülatör çıkışı: 20 – 50 mbar
- pmax 360 mbar – V1+V2 Class A / Group 2 yapı
- MB-DLE: hidrolik gecikmeli yavaş açma ile kontrollü devreye alma
- Presostat (min/max) ve sızdırmazlık kontrol sistemi gibi aksesuarlarla genişletilebilir modüler yapı
Kullanım Alanları
- Tek kademeli endüstriyel ve ticari gaz brülörleri
- Kazan dairesi gaz hatları (brülör önü kompakt armatür ihtiyacı olan sistemler)
- Fırın, kurutma ve proses ısıtma uygulamaları
- Doğalgaz ve LPG (gaz fazı) uygulamaları (sistem şartlarına bağlı)
Detaylı Teknik Bilgiler
| Genel | |
|---|---|
| Üretici | DUNGS |
| Ürün Tipi | GasMultiBloc® – gaz ayar ve güvenlik kombinasyonu |
| Model / Versiyon | MB-DLE 420 B01 S50 |
| Basınç & Regülasyon | |
| Regülatör Çıkış Basıncı | 20 – 50 mbar (S50) |
| Maks. İşletme Basıncı (pmax) | 360 mbar (36 kPa) |
| Regülatör Tipi | Oransal, stabil çıkış basıncı için tasarlanmış yapı |
| Valf Yapısı & Emniyet | |
| Emniyet Valfleri | 2 adet solenoid emniyet kapama valfi (V1 + V2) |
| Sınıf / Grup | Class A, Group 2 (EN 161) |
| Açılma Davranışı | Çabuk kapanma / yavaş açma (MB-DLE) |
| Açılma Süresi | < 20 s |
| Filtre & Ölçüm Noktaları | |
| Kir Tutucu | İnce filtre (microfilter) |
| Test Noktaları | G 1/8 (V1 öncesi ve V2 sonrası ölçüm bağlantıları) |
| Bağlantı & Montaj | |
| Nominal Çap | DN 50 |
| Giriş / Çıkış | Rp 2 – Rp 2 (ISO 7/1) |
| Flanş Tipi | Dişli flanşlı gövde (threaded flange version) |
| Elektrik & Çevresel | |
| Besleme | 220–230 V AC, 50–60 Hz (uygulamaya göre farklı bobin opsiyonları olabilir) |
| Elektrik Bağlantısı | DIN EN 175301-803’e uygun geçmeli bağlantı |
| Çalışma Süresi | %100 ED |
| Koruma Sınıfı | IP54 |
| Ortam Sıcaklığı | -15 °C … +70 °C |
| Gaz Uygunluğu | |
| Gaz Tipleri | Gaz aileleri 1, 2 ve 3 ile diğer nötr gazlar (gaz fazı) |
| Presostat Uyumluluğu | |
| Presostat Tipleri | GW…A5, GW…A2, NB…A2, ÜB…A2 (EN 1854) |
Not: Teknik bilgiler üretici tarafından yayımlanan teknik dokümanlar esas alınarak hazırlanmıştır. Nihai ürün seçimi ve uygulama uygunluğu sistem koşullarına göre değerlendirilmelidir.
DUNGS MB-DLE 415 / 420 Multiblok – Teknik Detaylar
Aşağıdaki görseller; kesit, elektrik bağlantısı, gaz hattı şeması, basınç yükleri, diagram ve montaj ölçülerini göstermektedir. Teknik uygulamalarda üretici dokümanları referans alınmalıdır.
Kesit Resmi
İç yapı, akış yolu ve bileşen yerleşimi (dokümandaki gösterime göre).
Elektrik Bağlantısı
Bobin/klemens bağlantıları ve opsiyonel ekipman bağlantı noktaları (dokümana göre).
Gaz Hattı Şeması
Multiblokun gaz trenindeki konumlandırması ve tipik bağlantı şeması.
Basınç Yükleri
Bağlantı noktalarına gelen mekanik yük limitleri ve referans değerler (dokümana göre).
Diagram
Çalışma prensibi, akış yönleri veya devre/işlev diyagramı (dokümandaki gösterime göre).
Montaj Ölçüleri
Montaj çizimi, ölçülendirme ve bağlantı referansları.
Teknik Notlar
- Görseller 415 ve 420 serileri için üretici teknik dokümanlarından alınmıştır.
- Kurulum öncesi basınç değerleri ve elektrik bağlantıları, sahadaki brülör otomasyonu ile karşılaştırılmalıdır.
- Devreye alma ve bakım işlemleri yetkili teknik personel tarafından yapılmalıdır.
