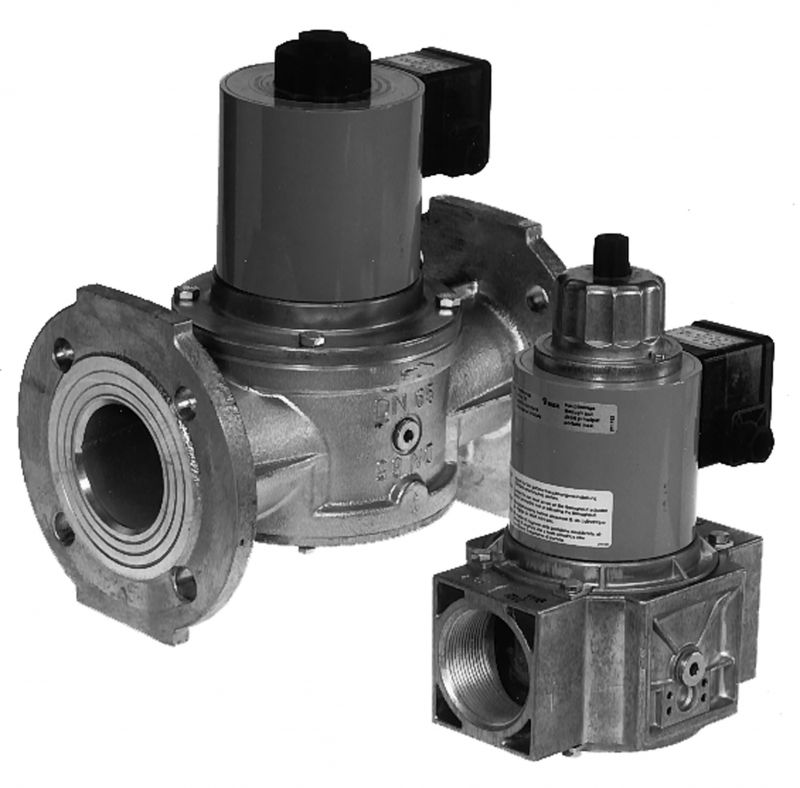

DUNGS MVD 220/5 200 MBAR 2'' IP54
Teknik
DUNGS emniyet solenoid vana MV/4, MVD, MVD/5, MVDLE/5, EN 161’e göre gaz brülörleri ve gaz cihazları için tek kademeli
otomatik bir kesme vanasıdır:
- Maks. işletme basıncı 200, 360 veya 500 mbar (20, 36 veya 50 kPa)’a kadar
- Normalde kapalı
- MV, MVD: çabuk açılır
- MVDLE: Başlatma gazı miktarı için ayarlanabilir çabuk kalkış ile birlikte yavaş açılır
- Debi ayarlanabilir (MVD/MVDLE)
- Doğrusal akım solenoid, bağlantı kutusunda PG vida bağlantılı redresör devresi
- Valfın kapalı konumunun denetlenmesi için uç kontağı (…/5)
- Boru vida dişi ISO 7/1’e göre
- G 26/33 DIN 26 33 ISO 7005’e göre flanş bağlantısı
- fonksiyon güvenli, sağlam ve bakımsız
- Talep üzerine renkli metalsiz uygulamalar
Uygulama
Solenoid vana, gaz brülörlerinde ve gaz cihazlarında gaz beslemesinin güvenliği, sınırlanması, kesme ve serbestleştirilmesi için kullanılır.
Yüksek şalt performansı için MV/4 kullanım sahası, örn. pulse yanmalı uygulamalar (pulse firing).
DUNGS emniyetli solenoid vana MV… gaz aileleri 1,2,3 gazları ile diğer nötr gaz halindeki maddeler için uygundur.
Onay
- AB gaz cihazı yönetmeliğine göre AB yapı tipi kontrol belgesi:MV… CE-0085 AO3219
- AB gaz cihazı yönetmeliğine göre AB yapı tipi kontrol belgesi:MV… CE0036
- Başka önemli gaz tüketen ülkelerdeki onaylar.Kuzey Amerika pazarı için UL, FM, CGA ve AGA kayıtlı özel tipler.
| MV/4,MV/5 | TEK KADEMELİ SELONOİD VANA,NORMALDE KAPALI,ÇABUK AÇILIR,ÇABUK KAPANIR. |
| MVD/5 | TEK KADEMELİ SELONOİD VANA,NORMALDE KAPALI,ÇABUK AÇILIR,ÇABUK KAPANIR. |
| MVDLE/5 | TEK KADEMELİ SELONOİD VANA.NORMALDE KAPALI,YAVAŞ AÇILIR,ÇABUK KAPANIR,ÇABUK KALKIŞ BÖLGESİ,DEBİ AYARLAMASI İLE AÇILMA SÜRESİNİN AYARLANMASI. |
TEKNİK ÖZELLİKLER
| NOMİNAL GENİŞLİK DN | 10 15 20 25 40 50 65 80 100 125 150 200 |
| BORU VİDA DİŞİ DIN2999,RPYE GÖRE | 3/8 1/2 3/4 1 11/2 2 21/2 |
| MAKSİMUM İŞLETME BASINCI | 200 MBAR |
| SELONOİD VANA | EN 161,SINIFA,GRUP2 YE GÖRE VALF, TEK KADEME İŞLETİM SİSTEMİ |
| KAPANMA SÜRESİ | < 1 S |
| AÇILMA SÜRESİ | < 1S; MVDLE ' DE 20 C ODA SICAKLIĞINDA YAKL 20S VE ÇABUK KALKIŞSIZ |
| DEBİ AYARI | AYARLANABİLİR |
| GAZ İLETEN PARÇALARIN HAMMADDELERİ | GÖVDE : ALÜMİNYUM,ÇELİK,PİRİNÇ CONTALAR : NBR |
| GERİLİM / FREKANS |
AC 230V (+10 % -15%); 50 - 60 HZ -DİĞER GERİLİMLER TALEP HALİNDE 24-28 VDC İÇİNDEKİ MIKNATIS MODELLERİ 60E,61E MIKNATISLI BOBİNLERİN DIŞARDAN YÖNLENDİRME İLE ÇALIŞTIRILMASI GEREKLİDİR,İŞLETİM VE MONTAJ KILAVUZU'NA BAKINIZ. |
| AÇILMA SÜRESİ | 100 % ED |
| KORUMA TÜRÜ | TALEP HALİNDE IP 54,IP65 |
| ELEKTRİK BAĞLANTISI | PG 11 ÜZERİNDEN VİDA KLEMENSLERİ ,DIN EN 175301-803 E GÖRE SOKET BAĞLANTISI İLE DONATILABİLİR. |
| ÇEVRE SICAKLIĞI | -15 C İLE + 60C ARASINDA |
