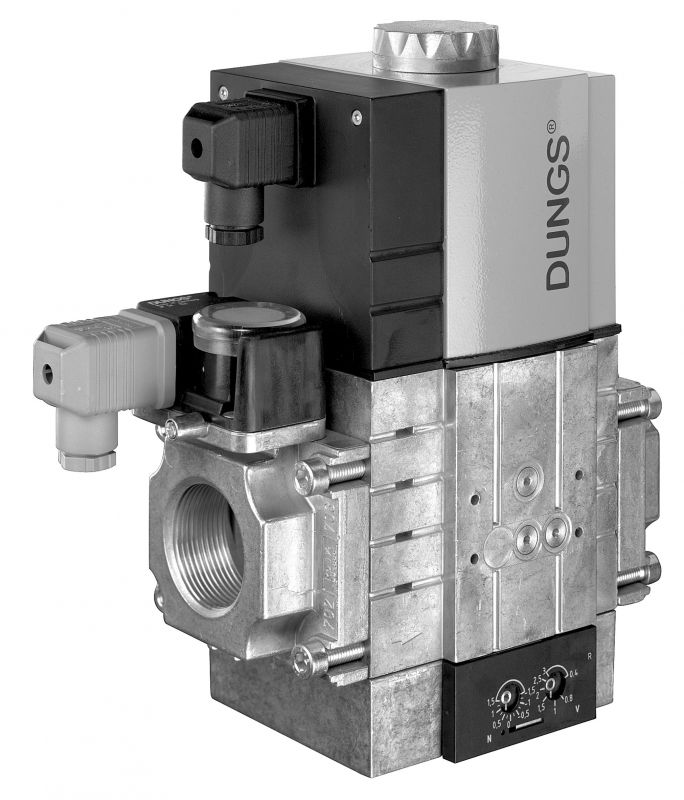

DUNGS ORANSAL MULTIBLOC MBC-1200 VEF
• Maks. çalışma basıncı 360 mbar (36 kPa)
• kompakt tasarım
• yüksek akış debisi
• düşük ağırlık
• düşük elektrik sarfiyatı
• modülasyonlu işletim
• Çıkış basıncı 300 mbar (30 kPa)’akadar ayarlanabilir
• diğer Servo basınç regülatör varyasyonları
- Sıfır basınç
- Eşit basınç
• Aksesuar monte edilebilir
- Basınç anahtarı
- VPS
• Oran
V = pBr / pL = 0,4:1…3:1
• Sıfır noktası düzeltimi mümkün
• Dahili impuls hattı pBr
Teknik
DUNGS çoklu ayar cihazı MBC...VEF,filtre, valf ve Servo basınç regülatörünün tek bir kompakt armatür içinde entegre
edilmiş halidir:- Kir toplama tertibatı: İnce filtre- DIN EN 161 Sınıf A Grup 2’ye 360 mbar (36 kPa)’a kadar solenoid vanalar
- Servo basınç ayar regülatörü DIN EN 88 Sınıf A Grup 2; EN 12067-1’e göre
- Gaz ve hava basıncı oranlarının hassas bir şekilde ayarlanması
- ISO 7/1 veya NPT’ye göre boru dişlerine sahip flanş bağlantıları
- Kolay montaj
- Düşük ağırlık
Modüler sistem, valf kontrol sistemi, min./maks. basınç anahtarı, basınç sınırlayıcı ile bireysel çözümlere imkan vermektedir.Düşük basınç farklarında yüksek akış değerleri.
Uygulama
Servo basınç regülatörü, fanlı brülörler ve ön karıştırmalı brülörlerde optimal karışım oluşumunu sağlar; bu husus modüler ve çok kademeli gerçekleşen çalışma şekli için geçerlidir.
1, 2, 3 gaz ailelerine ait gazlar ve nötr gaz haldeki diğer maddeler için uygun.
Onaylar
AT Gaz Cihazları Direktifi’ne göre AT numune kontrol sertifikası:MBC...VEF CE-0085 BM 0345
AT Basınç Cihazları Direktifi’ne göre AT numune kontrol sertifikası:MBC...VEF CE0036
Diğer önemli gaz tüketim ülkelerindeki onaylar..
TEKNİK ÖZELLİKLER.
Nominal çaplar
Boru dişli flanşlar
ISO 7/1 (DIN 2999)’a göre
|
Nominal çaplar
Boru dişli flanşlar
ISO 7/1 (DIN 2999)’a göre
|
MBC-1200-VEF Rp 1, 1 1/4, 1 1/2, 2 |
| Maks. çalışma basıncı | 360 mbar (36 kPa) |
| Giriş basınç aralığı | pe : 15 mbar (1,5 kPa) ila 360 mbar (36 kPa) arası |
| Hava puls aralığı | pL : 0,4 mbar (0,04 kPa) ila 100 mbar (10 kPa) arası |
| Brülör basınç aralığı | pBr : 0,5 mbar (0,05 kPa) ila 100 mbar (10 kPa) arası |
| Ortamlar | 1, 2, 3 gaz ailelerine ait gazlar ve nötr gaz haldeki diğer maddeler için |
| Kir toplama tertibatı | Hassas filtre elyaftan. Armatür sökmeden filtre değişimi mümkün |
| Basınç anahtarı |
Tipler GW A5, NB A2, ÜB A2, DIN EN 1854’e göre monte edilebilir.
Ayrıntılı bilgiler Veri bülteni 5.02 “DUNGS çoklu ayar cihazları için basınç
anahtarı” içinde
|
| Servo basınç regülatörü |
Ayarlanabilir brülör basınçlı Servo basınç regülatörü, DIN EN 88’e göre
Sınıf A, Grup 2; EN 12067-1
V oranı ayarlanabilir, “N” sıfır noktası düzeltimi ve yanma odası basınç
bağlantısına sahip gaz-hava bileşik regülatörü
|
| Oran ayar sahası V | Oran V = p Br / p L = 0,4:1… 3:1, diğer oranlar talep üzerine |
| Sıfır noktası düzeltimi N | mümkün |
| Solenoid vana V1, V2 |
DIN EN 161, Sınıf A, Grup 2’ye göre valfler, hızlı kapanır,
hızlı açılır
|
| Gaz ölçüm niperi |
G 1/8 DIN ISO 228, giriş ve çıkış flanşında,
iki taraflı olarak filtrenin arkasında, V1 ile V2 arasında, V2’den sonra
(Basınç anahtarı montajı, ölçüm gazı bağlantısını kısmen dahil etmeyebilir)
|
| Brülör basıncı kontrolü pBr | Valf 2’den sonra bağlantı, Basınç anahtarı adaptör üzerine yandan monte edilebilir |
| İmpuls ve bağlantı hatları |
Bağlantı G 1/8, DIN ISO 228’e göre brülör basıncı (pBr ; Gaz), fan basıncı
(pL; AIR), yanma odası basıncı (pF; yanma, atmosfer) için
İmpuls ve bağlantı hatları çelik ve PN1, DN4’den imal edilmiş olmalıdır.
İmpuls ve bağlantı hatlarındaki yoğuşmuş su armatür içine ulaşmamalıdır.
İşletim ve montaj talimatına muhakkak uyunuz!
|
| Voltaj / Frekans |
~(AC) 50 - 60 Hz 230 V -%15 +%10, diğer voltajlar talep üzerine.
Tercihli voltajlar: ~(AC) 100 V - 120 V, =(DC) 24 V - 28 V
|
| Elektrik bağlantısı | Valfler için DIN EN 175301-803’e göre soket bağlantısı |
| Güç / Elektrik sarfiyatı | ~ (AC) 230 V; +20 °C’de: Bakınız Tip genel bakışı: |
| Devreye girme süresi | % 100 ED |
| Şalt periyotları | saatte 60 (30 s açık/kapalı) |
| Koruma türü | IP 54, IEC 529’a göre (EN 60529) |
| Kıvılcım arızası | Parazit derecesi N |
| Gazla temas eden parçaların malzemeleri |
Gövde Alüminyum basınçlı döküm
Diyaframlar, contalar NBR bazlı
Solenoid tahrik Çelik, alüminyum
|
| Montaj konumu |
yukarı doğru dikey duran solenoid ile veya yatık duran yatay solenoid ile,
ayrıca bunların ara konumları.
|
