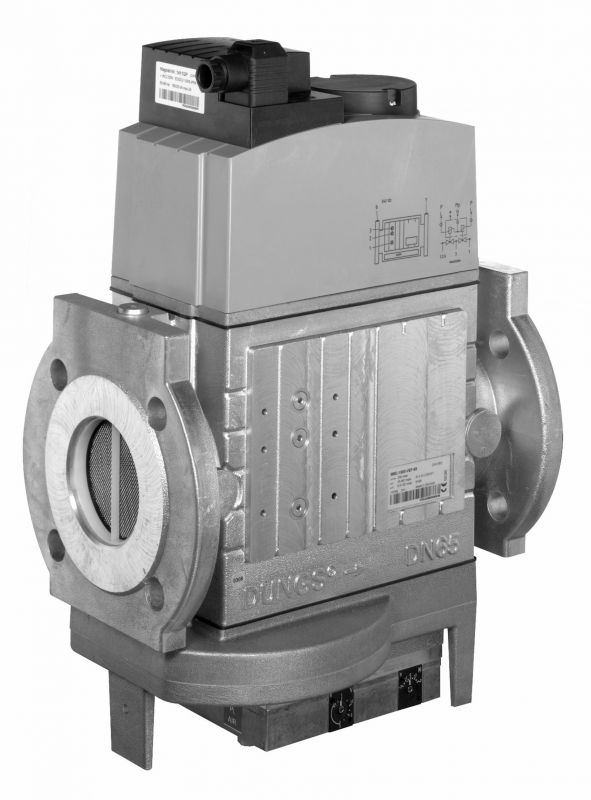

DUNGS ORANSAL MULTIBLOC MBC-3100 VEF
Teknik
DUNGS çoklu ayar cihazı MBC-VEF, 2 valf ve 1 gaz-hava karışım regülatörünün bir
kompakt armatür içinde entegrasyonudur: - DIN EN 161 Sınıf A Grup 2’ye 500 mbar
(50 kPa)’a kadar solenoid valfler
- Gaz ve hava basıncı oranlarının hassas bir şekilde ayarlanması
- Servo basınç regülatörü DIN EN 88 Sınıf A Grup 2; EN 12067-1’e göre
- Optimal çıkış basıncı istikrarı için dahili impuls hatları, opsiyonel harici
- ISO 7005’e göre flanş bağlantısı
- Kolay montaj
Modüler sistem, valf kontrol sistemi,min./maks. basınç anahtarı, basınç sınırlayıcı
ile bireysel çözümlere imkan vermektedir.Kompakt yapı tarzına rağmen düşük
basınç farklarında yüksek akış değerlerielde edilir.
Uygulama
Servo basınç regülatörü, fanlı brülörler ve ön karıştırmalı brülörlerde optimal karışım
oluşumunu sağlar; bu husus modüler ve iki kademeli gerçekleşen çalışma şekli için
geçerlidir.
1, 2, 3 gaz ailelerine ait gazlar ve nötr gaz haldeki diğer maddeler için uygun.
Onaylar
AT Gaz Cihazları Direktifi’ne göre AT numune kontrol sertifikası.
MBC-...-VEF CE-0085 BO 0236 AT Basınç Cihazları Direktifi’ne göre
AT numune kontrol sertifikası: MBC-...-VEF CE0036
Diğer önemli gaz tüketim ülkelerindeki onaylar.
TEKNİK ÖZELLİKLER.
|
Nominal çaplar
Boru dişli flanşlar
ISO 7/1 (DIN 2999)’a göre
|
DN 80
Bağlantı flanşları EN 1092-1’e göre, DIN 2633 (PN16) DN 65 - DN 100’e göre
ön kaynak flanşları için uygun
yapı uzunluğu DIN 3202 Kısım 1, Sıra F1’e göre.
|
| Maks. çalışma basıncı | 500 mbar (50 kPa) |
| Giriş basınç aralığı | pe : 15 mbar (1,5 kPa) ila 360 mbar (36 kPa) arası |
| Hava puls aralığı | pL : 0,4 mbar (0,04 kPa) ila 100 mbar (10 kPa) arası |
| Brülör basınç aralığı | pBr : 0,5 mbar (0,05 kPa) ila 100 mbar (10 kPa) arası |
| Ortamlar | 1, 2, 3 gaz ailelerine ait gazlar ve nötr gaz haldeki diğer maddeler için |
| Kir toplama tertibatı |
Filtre, uygun bir gaz filtresinin önüne monte edilmesi gerekmektedir.
Ayrıntılı bilgiler Veri bülteni 11.02 “Gaz ve hava filtresi” içinde.
|
| Basınç anahtarı |
Tipler GW A5, ÜB A2, NB A2, DIN EN 1854’e göre monte edilebilir. DN 65 GW…
A5’de Poz. 2 üzerine monte edilemez. Ayrıntılı bilgiler Veri bülteni 5.07 ve 5.02
“DUNGS çoklu ayar cihazları için basınç anahtarları” içinde
|
| Servo basınç regülatörü |
Basınç regülatörü ön basınç eşitlemeli, Valf V1 aracılığıyla kapama sırasında
yoğun kapatma, DIN EN 88 Sınıf A’ya göre
V oranı ayarlanabilir, “N” sıfır noktası düzeltimi ve yanma odası basınç bağlantısına
sahip gaz-hava bileşik regülatörü
|
| Oran ayar sahası V | Oran V = p Br / p L 0,75 : 1 … 3 : 1, diğer oranlar talep üzerine |
| Sıfır noktası düzeltimi N | mümkün |
| Solenoid vana V1, V2 | DIN EN 161, Sınıf A, Grup 2’ye göre valf, hızlı kapanır, hızlı açılır |
| Gaz ölçüm niperi |
G 1/4 DIN ISO 228; giriş ve çıkış flanşında, filtreden sonra G 1/8 iki taraflı,
V1 ile V2 arasında iki taraflı, V2’den sonra (basınç anahtarı montajı ölçüm gazı
bağlantısını kısmen dahil etmeyebilir)
|
| Brülör basıncı kontrolü pBr | Valf V2’den sonra |
| İmpuls ve bağlantı hatları |
Bağlantı G 1/8, DIN ISO 228’e göre brülör basıncı (p Br ; Gaz) için
İmpuls ve bağlantı hatları çelik ve ≥ PN1, DN4’den imal edilmiş olmalıdır.
İmpuls ve bağlantı hatlarındaki yoğuşmuş su armatür içine ulaşmamalıdır.
İşletim ve montaj talimatına muhakkak uyunuz!
|
| Voltaj / Frekans |
~ (AC) 50-60 Hz 230 V -15 % +10 %
Tercihli voltajlar: 110 - 120 VAC, 24 – 28 VDC
|
| Elektrik bağlantısı | DIN EN 175301-803’e göre soket bağlantısı |
| Güç / Elektrik sarfiyatı | ~ (AC) 230 V; +20 °C’de: Bakınız Tip genel bakışı: |
| Devreye girme süresi | % 100 ED |
| Şalt periyotları | saatte 60 (30 s açık/kapalı) |
| Koruma türü | IP 54, IEC 529’a göre (EN 60529) |
| Gazla temas eden parçaların malzemeleri |
Gövde Alüminyum döküm
Diyaframlar, contalar NBR esaslı, Silopren (silikon kauçuk)
Solenoid tahrik Alüminyum, çelik, pirinç
|
| Montaj konumu | yukarı doğru dikey duran solenoid ile |
