DUNGS VPS 504 S02 SOKETLİ

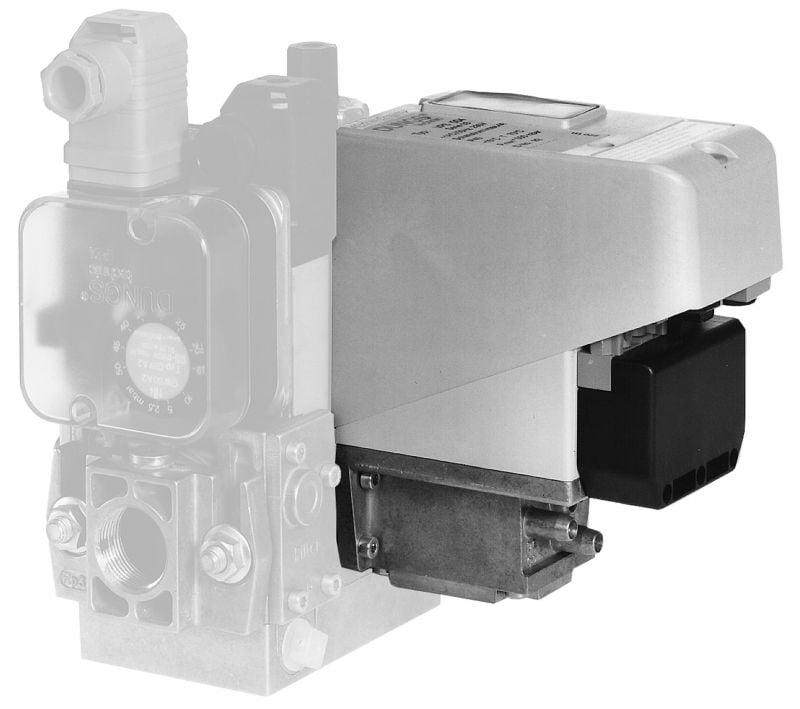

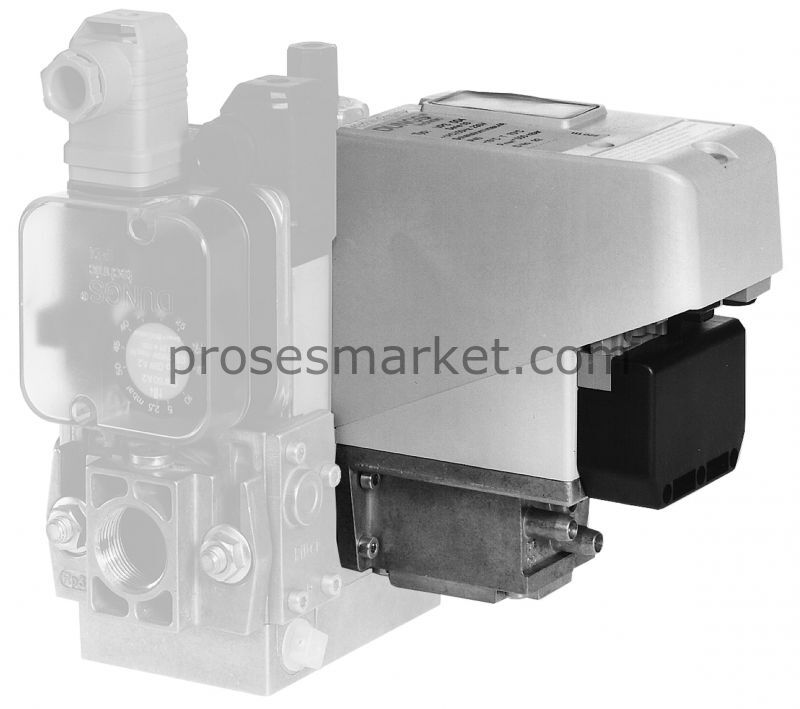

DUNGS VPS 504 S02 Soketli Vana Sızdırmazlık Kontrol Cihazı (Valve Proving System)
DUNGS VPS 504 S02, gaz hatlarında kullanılan çift emniyet kesme vanasının kapalı konumda sızdırmazlığını, brülör ateşleme başlamadan önce otomatik olarak doğrulamak üzere tasarlanmış soketli bağlantıya sahip bir valve proving sistemidir. Test sonucu olumsuz ise start zinciri kilitlenir ve brülörün devreye girmesi engellenir.
Teknik Özellikler
- Fonksiyon: Çift emniyet kesme vanası sızdırmazlık doğrulama (Valve Proving)
- Standart: EN 1643 kapsamında vana sızdırmazlık kontrol yaklaşımı
- Maks. işletme basıncı: 500 mbar (50 kPa)
- Test hacmi: ≤ 4 L (vana arası hacim)
- Gaz uygunluğu: Gaz aileleri 1, 2 ve 3 (gaz fazı)
- Elektriksel bağlantı: Soketli yapı (plug-in)
- Entegrasyon: Brülör otomasyonunun start zincirine kilitlemeli (interlock) bağlantı
Avantajları
- Soketli bağlantı: Montaj ve servis süreçlerinde hızlı sök-tak imkânı sağlar.
- Start öncesi doğrulama: Ateşleme başlamadan önce vana sızdırmazlığını kontrol eder.
- Emniyet artırımı: Uygunsuz koşullarda brülörün devreye alınmasını engeller.
- Gaz hattı uyumluluğu: Farklı gaz hattı konfigürasyonlarında esnek kullanım sağlar.
Kullanım Alanları
- Endüstriyel gaz brülörleri (kazan, fırın, proses ısıtma sistemleri)
- Gaz hatları üzerinde çift emniyet vanası bulunan uygulamalar
- EN 1643 gereksinimi olan yakma sistemleri
- Devreye alma ve modernizasyon projeleri
DUNGS VPS 504 S02 Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | DUNGS |
| Model | VPS 504 S02 |
| Bağlantı Tipi | Soketli (plug-in bağlantı) |
| Ürün Tipi | Valve Proving System (vana sızdırmazlık doğrulama) |
| Standart | EN 1643 |
| Basınç ve Test Parametreleri | |
| Maks. İşletme Basıncı | 500 mbar (50 kPa) |
| Test Hacmi | ≤ 4 L (vana arası hacim) |
| Montaj | |
| Montaj Tipi | DUNGS gaz hattı ekipmanlarına doğrudan montaj (DMV, MB, MBE serileri ile uyumlu). Montaj, sızdırmazlık elemanları ve vidalı bağlantı ile gerçekleştirilir. |
Not: VPS 504 S02 soketli versiyonunda uygulama uygunluğu; sistem basıncı, vana kombinasyonu, vana arası hacim ve gaz hattı geometrisi dikkate alınarak değerlendirilmelidir. Bağlantı ve montaj detayları için ilgili teknik dokümanlar esas alınmalıdır.
DUNGS VPS 504 S02 – Teknik Detaylar
Bu sayfa, VPS 504 S02 soketli versiyona ait teknik referans görsellerini içerir. Uygulama sırasında nihai değerlendirme; sistem basıncı, vana kombinasyonu, vana arası hacim ve proje şartnamesi dikkate alınarak yapılmalıdır.

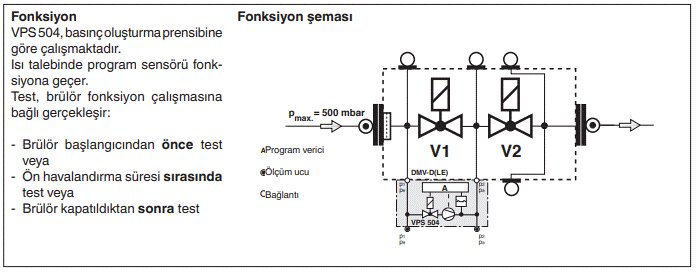

Fonksiyon Şeması
VPS 504’ün test sırası içerisindeki çalışma mantığını ve vana sızdırmazlık kontrol akışını gösterir.
Elektriksel Bağlantı Şeması
Soketli versiyona ait elektriksel bağlantı yapısını ve brülör otomasyonu ile entegrasyon prensibini gösterir. Bağlantı uygulanırken saha güvenlik zinciri (interlock) mantığı proje bazında doğrulanmalıdır.

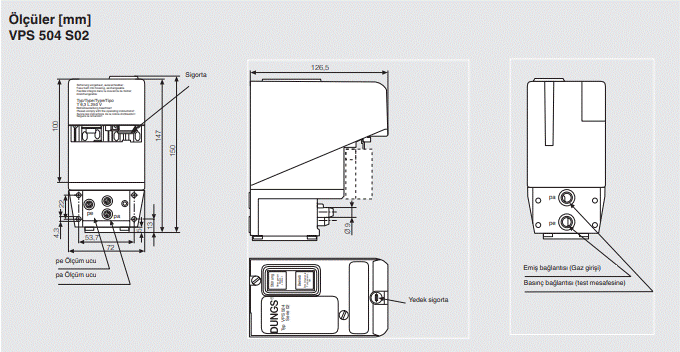

Montaj Ölçüleri
Cihazın gaz hattı üzerine montajında dikkate alınması gereken ölçü ve mekanik referansları gösterir. Montaj sırasında sızdırmazlık elemanları ve bağlantı yüzeyleri teknik prosedüre uygun hazırlanmalıdır.
Not: Görseller referans amaçlıdır. Nihai uygulama uygunluğu; sistem konfigürasyonu, yerel mevzuat ve proje şartnamesi doğrultusunda değerlendirilmelidir.
