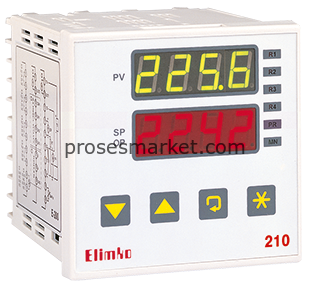

Elimko E-210 Serisi – Üniversal Gelişmiş Profil Kontrol Cihazı (96×96 / 100 Adım / RS485 Modbus)
E-210 Serisi üniversal gelişmiş profil kontrol cihazları; yeni nesil mikrokontrolör kullanılarak tasarlanmış, IEC/TR 60668 normlarına uygun, üniversal giriş ve çıkışların kullanıcı tarafından kolaylıkla programlanabildiği endüstriyel cihazlardır. İki ayrı 4 digit göstergede set değeri ve ölçülen değer -1999…9999 aralığında izlenebilir. Üniversal girişler (T/C, R/T, mV, mA) 16 bit çözünürlükle programlanabilir. Ayrıca ekranda 4 karaktere kadar alfa-numerik mesaj gösterilebilir.
Profil Kontrol Özellikleri
- Program kapasitesi: Zaman ve set değerlerinden oluşan toplam 100 adım
- Program bölünmesi: 100 adım; her biri en fazla 10 adımdan oluşan 10 ayrı programa bölünebilir
- Adım tanımı: Adım süresi + adım sonunda ulaşılacak proses değeri ile programlama
- Ulaşamama durumunda: Proses değerinin hedefe ulaşmaması halinde uyarılı/uyarısız zaman durdurma verilebilir
- Tekrar / enerji kesintisi: Program tekrar sayısı ve enerji kesilip geldiğinde programın nereden devam edeceği ayarlanabilir

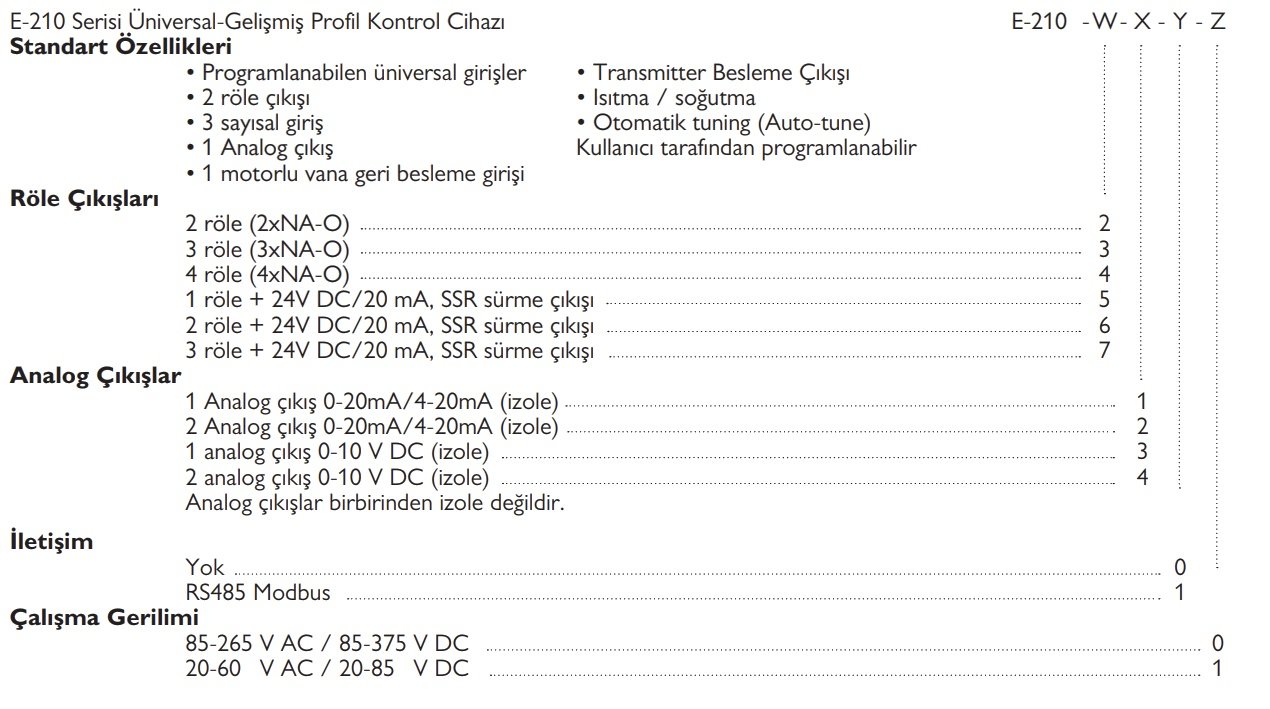

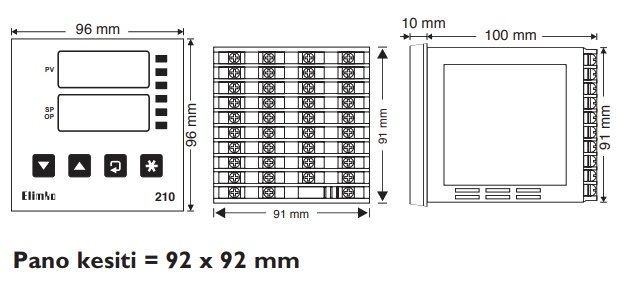

Teknik Özellikler
- Doğruluk sınıfı: 0.5
- Gösterge ayırımı: 1/9999
- Gösterge: 2×4 Digit LED (14 mm)
- A/S çevirim: 16 bit
- S/A çevirim: 12 bit
- Okuma hızı: 10 okuma/saniye
- Giriş direnci: T/C, mV ≥ 1 MΩ | mA ≤ 51 Ω
- Gürültü bastırması: 120 dB (50 Hz’de)
- Çalışma ortam sıcaklığı: -10…55 °C
- T/C ortam sıcaklık kompanzasyonu: 0…50 °C
- Çalışma gerilimi: 85–265 V AC / 85–375 V DC | 20–60 V AC / 20–85 V DC
- Güç sarfı: Maks. 7 W
- Kontak kapasitesi: NA kontak 250 V AC 5 A
- Transmitter besleme çıkışı: 24 V DC, 25 mA
- Bellek: EEPROM (maks. 105 yazma)
- Koruma sınıfı: Ön panel IP66 (NEMA 4X), arka panel IP20
- Ağırlık: 430 g
Girişler
- Analog giriş: T/C, R/T, 0–20 mA, 4–20 mA, 0–50 mV veya 0–1 V
- Motorlu vana geri besleme girişi: 1 adet
- Harici set (External set): 0–20 mA, 4–20 mA
- Sayısal giriş: 3 adet
Çıkışlar
- Röle çıkışı: 4 adet
- Analog çıkış: 2 adet
- Kontrol çıkış seçenekleri: 0–20 mA, 4–20 mA, 0–10 V DC, Röle, SSR
- Transmitter besleme: 24 V DC
- İletişim portu: RS485 Modbus
Kontrol Fonksiyonları
- Kontrol formu: Açık/Kapalı, PID, oto-manuel istasyon, oran istasyonu, servomotor sürücü, ısıtma/soğutma
- Otomatik tuning (Auto-tune): Var
Kontrol Parametreleri
- Set ayarları: Set değeri limitleri içinde
- Kontak formları (Alarm): Alt (LO), Üst (HI), Lob, Hlb, Lod, Hld
- Sabit bant: 0–999.9
- Oransal bant (Pb): 0.1–999.9
- İntegral zaman (It): 0–3600 sn
- Türevsel zaman (Dt): 0–3600 sn
- Bias: 0–100%
Standart Çalışma Aralıkları (Girişler)
| Giriş | Tip | Min. | Max. |
|---|---|---|---|
| Cu-Const | Tip-U* | -200°C | 600°C |
| Cu-Const | Tip-T | -200°C | 400°C |
| Fe-Const | Tip-L* | -200°C | 850°C |
| Fe-Const | Tip-J | -200°C | 1100°C |
| NiCr-Ni | Tip-K | -200°C | 1300°C |
| Cr-Const | Tip-E | -200°C | 1000°C |
| Nikrosil-Nisil | Tip-N | -200°C | 1200°C |
| Pt%10Rh-Pt | Tip-S | 0°C | 1760°C |
| Pt%13Rh-Pt | Tip-R | 0°C | 1760°C |
| Pt%18Rh-Pt | Tip-B | 60°C | 1800°C |
| Pt-100 | α=0.385 | -200°C | 840°C |
| mV | 0–1000 mV | -1999 birim | 9999 birim |
| mA | 0–20 / 4–20 mA | -1999 birim | 9999 birim |
* DIN 43710 standardında, diğerleri IEC 60584-1.
Kullanım Alanları
- Kimya, metalurji, gıda, lastik, seramik ve benzeri sektörlerde profil kontrol uygulamaları
- Isıtma/soğutma prosesleri, zaman-sıcaklık profili gerektiren fırın/hat uygulamaları
Bilgilendirme: Bu sayfada yer alan tüm teknik bilgiler ve performans değerleri, Elimko tarafından yayınlanan E-210 Serisi resmi ürün kataloğu ve teknik dokümanları esas alınarak hazırlanmıştır. Teknik değerler; seçilen giriş/çıkış konfigürasyonu, sensör tipi ve uygulama koşullarına bağlı olarak değişiklik gösterebilir. Nihai ürün seçimi ve devreye alma işlemleri saha şartları dikkate alınarak yapılmalıdır.
