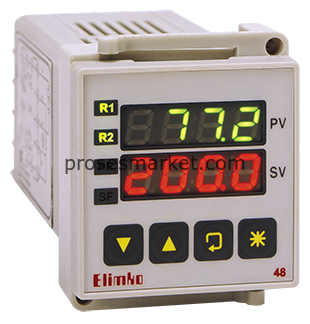

Elimko E-48 Serisi – 48×48 Panel Tipi Sayısal Kontrol Cihazı (PID / Aç-Kapa / Üniversal Giriş)
Elimko E-48 Serisi, endüstriyel proseslerde sıcaklık, basınç, seviye, hız gibi büyüklüklerin ölçüm ve kontrolünde kullanılan 48×48 gövde tipinde, aç/kapa ve PID kontrol formlarını destekleyen kompakt üniversal kontrol cihazıdır. Çift göstergesi ile ölçülen değer ve set değeri aynı anda izlenir. Üniversal giriş yapısı sayesinde T/C, R/T, mV, mA sinyallerini destekler.
Teknik Özellikler
- Seri: E-48

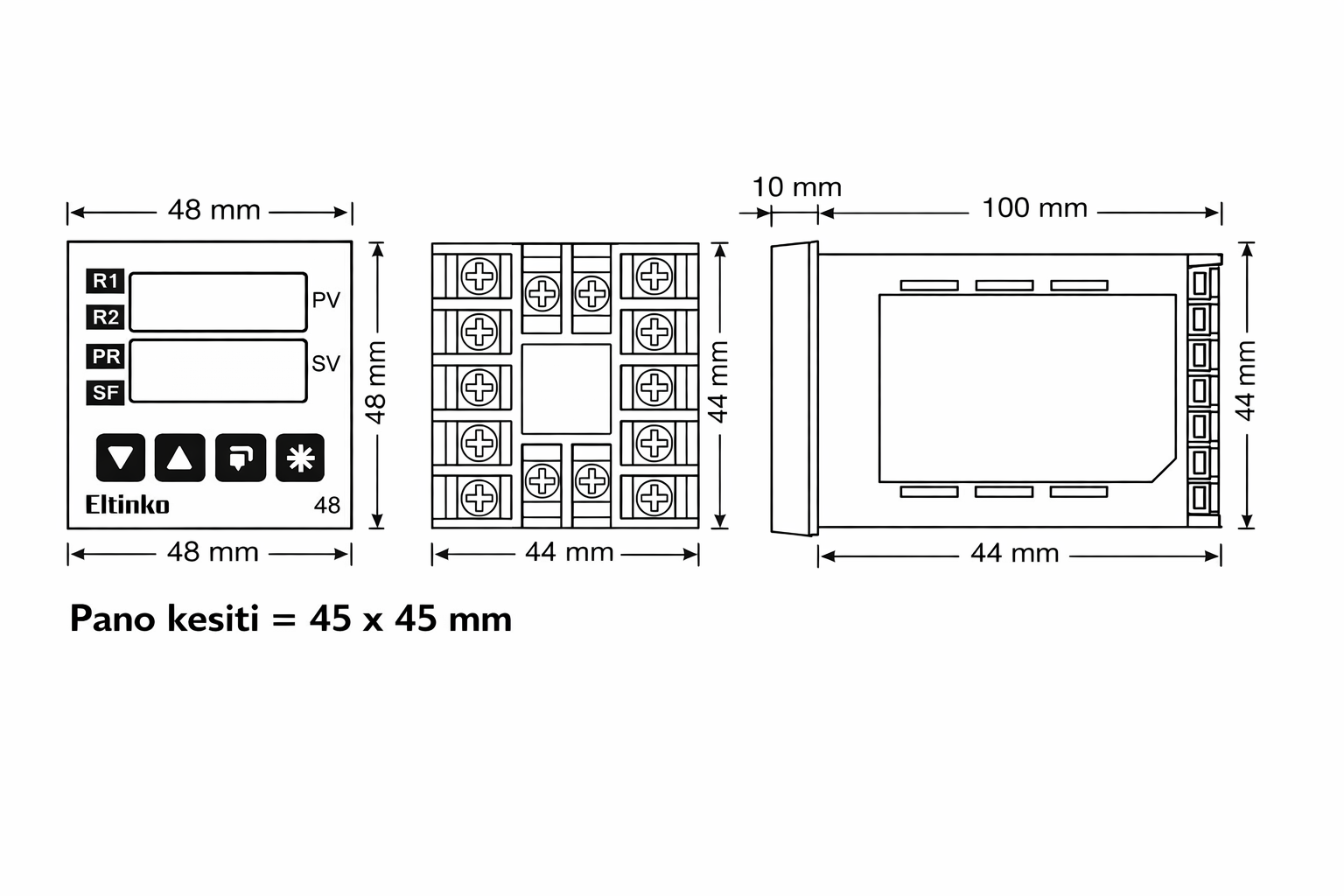

- Gövde / Montaj: 48×48 panel tipi kontrol cihazı
- Gösterge: 2×4 digit LED (7 mm) – set ve ölçüm ayrı
- Gösterge aralığı: -1999…9999
- Doğruluk sınıfı: 0.5
- Gösterge ayırımı: 1/9999
- Okuma hızı: 2 okuma / saniye
- A/S çevirim: 16 bit
- S/A çevirim: 12 bit
- Veri yedekleme: EEPROM (maks. 105 yazma)
- Çalışma ortamı: -10…55 °C
- Koruma derecesi: Ön IP66 (NEMA 4X), arka IP20
- Ağırlık: 155 g
Girişler
- Üniversal giriş: Termokupl (T/C), Rezistans termometre (R/T), mV, mA
- Giriş direnci: T/C, mV ≥ 1 MΩ | mA ≤ 51 Ω
- Gürültü bastırması: 120 dB (50 Hz’de)
- T/C ortam sıcaklık kompanzasyonu: 0…50 °C
Çıkışlar

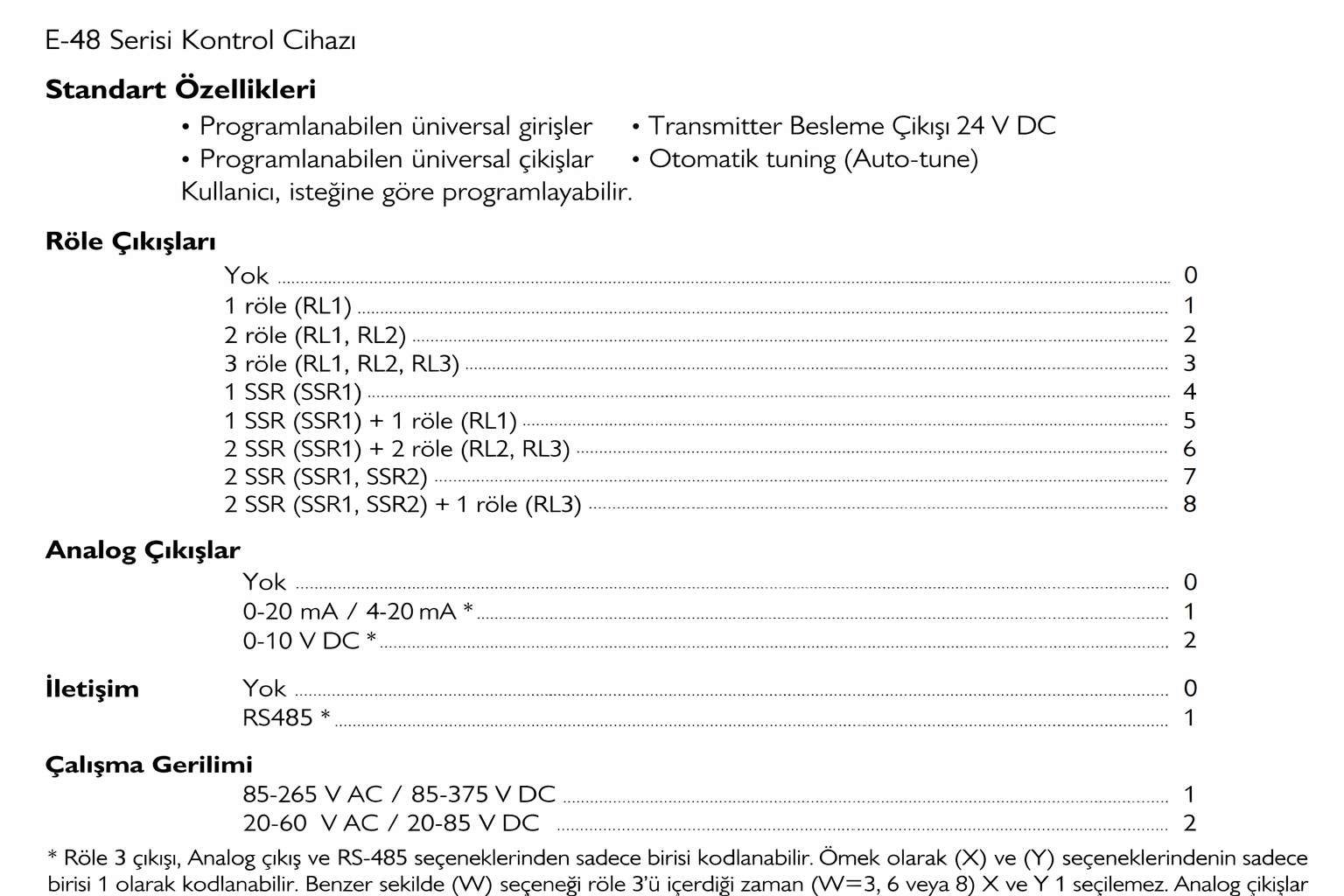

- Kontrol çıkış seçenekleri: NA kontak / SSR / analog çıkış (opsiyonlara bağlı)
- Analog çıkış seçenekleri: 0–20 mA, 4–20 mA veya 0–10 V DC (opsiyon)
- İletişim: RS-485 (opsiyon)
- Kontak kapasitesi: NA kontak 250 V AC 5 A
Kontrol Yapısı
- Kontrol formu: Açık/Kapalı, PID
- Histerezis: 0–999.9
- Oransal bant (Pb): 0.1–999.9
- Integral zaman (It): 0–3600 s
- Derivative zaman (Dt): 0–3600 s
- Bias: %0–100
- Çözünürlük: 0.1 veya 1 (ayar parametrelerine bağlı)
Bilgilendirme: Bu sayfada yer alan tüm teknik özellikler ve performans değerleri, Elimko tarafından yayınlanan resmi ürün katalogları ve teknik dokümanlar esas alınarak hazırlanmıştır. Teknik değerler; kullanılan sensör tipi, giriş ölçeği ve uygulama koşullarına bağlı olarak değişkenlik gösterebilir. Nihai ürün seçimi ve devreye alma işlemleri, saha şartları ve proses gereksinimleri dikkate alınarak yapılmalıdır.
