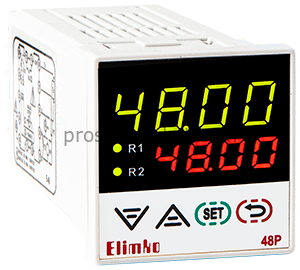

Elimko E-48P Serisi – Üniversal Gelişmiş Sayısal Kontrol Cihazı (48×48 / PID / Auto-Tune)
Elimko E-48P Serisi, endüstriyel proseslerde sıcaklık, basınç, seviye, hız, akım ve gerilim gibi fiziksel büyüklüklerin ölçüm ve kontrolü için tasarlanmış, gelişmiş fonksiyonlara sahip üniversal sayısal kontrol cihazıdır. 48×48 mm panel tip gövdesi, açık/kapalı ve PID kontrol yapısı, otomatik ayar (Auto-Tune) ve programlanabilir giriş/çıkışları ile proses otomasyonu uygulamalarında yüksek esneklik sağlar.
Teknik Özellikler
- Seri: E-48P

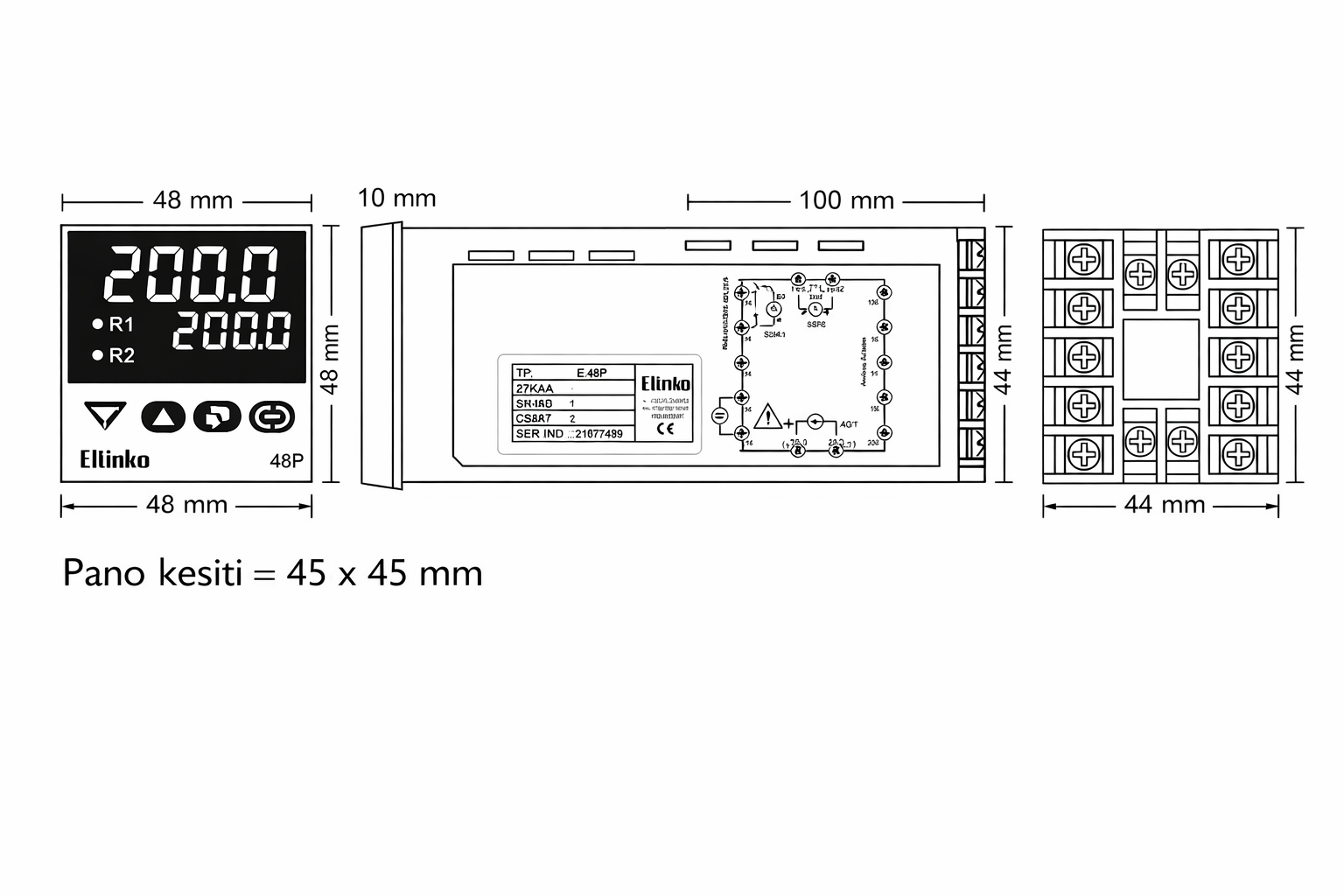

- Gövde / Montaj: 48×48 mm panel tipi (IEC/TR 60668)
- Gösterge: 2×4 digit LED (10 mm)
- Gösterge aralığı: -1999…9999
- Doğruluk sınıfı: 0.5
- Gösterge ayırımı: 1/9999
- Okuma hızı: 2 okuma / saniye
- A/S çevirim: 16 bit
- S/A çevirim: 12 bit
- Bellek: EEPROM (maks. 10⁵ yazma)
- Çalışma ortam sıcaklığı: -10…55 °C
- Koruma sınıfı: Ön panel IP66 (NEMA 4X), arka panel IP20
- Ağırlık: 155 g
Girişler
- Üniversal girişler: Termokupl (T/C), Rezistans termometre (R/T), mV, mA
- Giriş direnci: T/C, mV ≥ 1 MΩ | mA ≤ 51 Ω
- Gürültü bastırması: 120 dB (50 Hz)
- T/C ortam sıcaklık kompanzasyonu: 0…50 °C
Çıkışlar
- Kontrol çıkışları: NA kontak, SSR
- Analog çıkış seçenekleri: 0–20 mA / 4–20 mA veya 0–10 V DC
- Transmitter besleme çıkışı: 24 V DC
- Kontak kapasitesi: NA kontak 250 V AC 5 A
Kontrol Yapısı ve Ayarlar
- Kontrol formu: Açık / Kapalı, PID
- Otomatik ayar: Auto-Tune
- Histerezis: 0–999.9
- Oransal bant (Pb): 0.1–999.9
- Integral zaman (It): 0–3600 saniye
- Derivative zaman (Dt): 0–3600 saniye
- Bias: %0–100
- Çözünürlük: 0.1 veya 1 (ayar parametrelerine bağlı)
Kullanım Alanları
- Plastik, demir-çelik, kimya, metalurji, petro-kimya ve rafineri tesisleri
- Gıda, çimento, seramik ve cam endüstrisi
- Sıcaklık, basınç, seviye ve hız kontrol uygulamaları
- OEM panolar, modernizasyon ve revizyon projeleri
Elimko E-48P Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Elimko |
| Model | E-48P |
| Besleme Gerilimi | 85–265 V AC / 85–375 V DC 20–60 V AC / 20–85 V DC |
| Güç Sarfı | Maks. 7 W |
Bilgilendirme: Bu sayfada yer alan tüm teknik bilgiler ve performans değerleri, Elimko tarafından yayınlanan E-48P Serisi resmi ürün kataloğu ve teknik dokümanları esas alınarak hazırlanmıştır. Teknik değerler; seçilen sensör tipi, giriş ölçeği ve uygulama koşullarına bağlı olarak değişiklik gösterebilir. Nihai ürün seçimi ve devreye alma işlemleri, saha şartları ve proses gereksinimleri dikkate alınarak yapılmalıdır.
