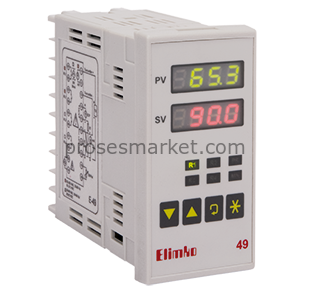

Elimko E-49 Serisi – 48×96 Panel Tipi Sayısal Kontrol Cihazı (PID / Aç-Kapa / Üniversal Giriş)
Elimko E-49 Serisi, açık/kapalı ve PID kontrol formlarında çalışan, endüstriyel proses uygulamalarına yönelik üniversal sayısal kontrol cihazıdır. İki ayrı 4 haneli göstergede set değeri ve ölçülen değer aynı anda izlenebilir (-1999…9999). Üniversal girişleri T/C, R/T, mV, mA olup 16 bit çözünürlükle programlanabilir.
Teknik Özellikler
- Gösterge: 2×4 digit LED (10 mm)
- Gösterge aralığı: -1999…9999
- Doğruluk sınıfı: 0.5
- Gösterge ayırımı: 1/9999
- A/S çevirim: 16 bit
- S/A çevirim: 12 bit
- Okuma hızı: 2 okuma/saniye
- Giriş direnci: T/C, mV ≥ 1 MΩ | mA ≤ 51 Ω
- Gürültü bastırması: 120 dB (50 Hz)
- Çalışma ortam sıcaklığı: -10…55 °C
- T/C ortam sıcaklık kompanzasyonu: 0…50 °C
- Çalışma gerilimi: 85-265 V AC / 85-375 V DC | 20-60 V AC / 20-85 V DC
- Güç sarfı: Maks. 7 W
- Kontak kapasitesi: NA kontak 250 V AC 5 A
- Bellek: EEPROM (maks. 105 yazma)
- Koruma sınıfı: Ön panel IP66 (NEMA 4X), arka panel IP20
Kontrol Ayarları ve Çıkış Özellikleri
- Kontrol formu: Açık/Kapalı, PID
- Set noktaları: Ölçüm aralığı limitleri içinde
- Kontak formları: Alt (LO), Üst (HI), Lob, HIb, Lod, HId
- Histerezis: 0–999.9
- Çözünürlük: 0.1 veya 1
- Oransal bant (Pb): 0.1–999.9
- Integral zaman (It): 0–9999 saniye
- Derivative zaman (Dt): 0–2500 saniye
- Bias: %0–100
- Kontrol çıkışları: NA kontak, SSR, 0–20 mA / 4–20 mA, 0–10 V DC
Standart Çalışma Aralıkları (Girişler)
| Giriş | Tip | Min. | Max. |
|---|---|---|---|
| Cu-Const | Tip-U* | -200°C | 600°C |
| Cu-Const | Tip-T | -200°C | 400°C |
| Fe-Const | Tip-J | -200°C | 1100°C |
| NiCr-Ni | Tip-K | -200°C | 1300°C |
| Pt-100 | α=0.385 | -200°C | 840°C |
| mV | 0–1000 mV | -1999 birim | 9999 birim |
| mA | 0–20 / 4–20 mA | -1999 birim | 9999 birim |
Bilgilendirme: Bu sayfada yer alan tüm teknik bilgiler ve performans değerleri, Elimko tarafından yayınlanan E-49 Serisi resmi ürün katalogları ve teknik dokümanları esas alınarak hazırlanmıştır. Teknik değerler; sensör tipi, giriş ölçeği ve uygulama koşullarına bağlı olarak değişiklik gösterebilir. Nihai ürün seçimi ve devreye alma işlemleri saha şartlarına göre yapılmalıdır.
Elimko E49
Teknik Dokümantasyon Görselleri

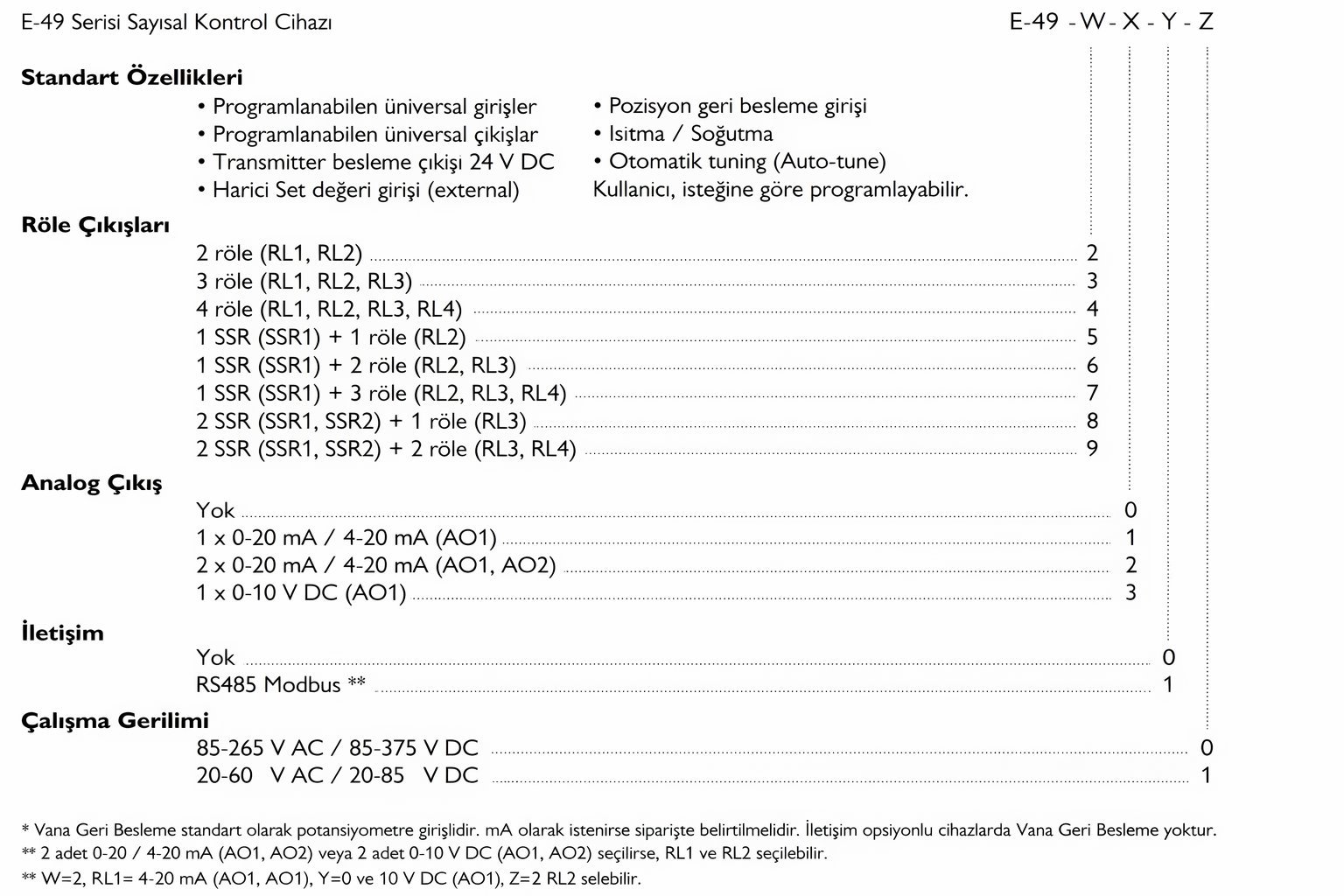

Seçim Tablosu
Model seçimi, varyantlar ve temel teknik seçenekler için referans tablo.
Pano Kesiti / Montaj Detayları
Panel kesiti, montaj yerleşimi ve mekanik uyumluluk için referans çizimler.
