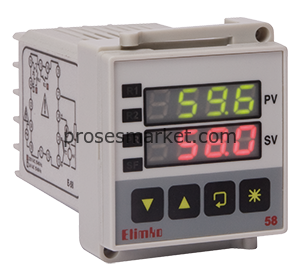

Elimko E-58 Serisi – Sayısal Kontrol Cihazı (48×48 / Aç-Kapa & PID / Üniversal Giriş)
Elimko E-58 Serisi, açık-kapalı ve PID kontrol formlarında çalışan, 48×48 mm ebatlarında, gelişmiş yeni nesil mikrokontrolör kullanılarak tasarlanmış, IEC/TR 60668 normlarına uygun endüstriyel sayısal kontrol cihazıdır. Cihaz üzerinde yer alan iki ayrı 4 digit göstergede set değeri ve ölçülen değer -1999…9999 aralığında izlenebilir. Üniversal girişler (T/C, R/T, mV, mA) 16 bit çözünürlükle programlanabilir.
Teknik Özellikler
- Doğruluk sınıfı: 0.5
- Gösterge ayırımı: 1/9999
- Gösterge: 2×4 Digit LED (7 mm)
- A/S çevirim: 16 bit
- Okuma hızı: 2 okuma/saniye
- Giriş direnci: T/C, mV ≥ 1 MΩ | mA ≤ 51 Ω
- Gürültü bastırması: 120 dB (50 Hz’de)
- Çalışma ortam sıcaklığı: -10…55 °C
- T/C ortam sıcaklık kompanzasyonu: 0…50 °C
- Çalışma gerilimi: 220 V AC veya 24 V AC
- Güç sarfı: 7 W
- Kontak kapasitesi: NA kontak 250 V AC 5 A
- Giriş işareti: T/C, R/T, mA, mV
- Ölçü elemanı: Termokupl, rezistans termometre; diğerleri: standart ve özel çıkışlı transmitter/çeviriciler
- Bellek: EEPROM (maks. 105 yazma)
- Koruma sınıfı: Ön panel IP66 (NEMA 4X), arka panel IP20
- Ağırlık: 200 g
Kontrol Ayarları ve Çıkış Özellikleri
- Set noktaları: Ölçüm aralığı limitleri içinde
- Kontak formu: Alt (LO), Üst (HI), Lob, HIb, Lod, HId
- Histerezis: 0–999.9
- Çözünürlük: 0.1 veya 1
- Oransal bant: 0.1–999.9
- Integral zamanı (It): 0–3600 saniye (1 sn aralıklı)
- Derivative zamanı (Dt): 0–3600 saniye (1 sn aralıklı)
- Bias: %0–100
- Kontrol formu: Açık/Kapalı, PID
- Kontrol çıkışları: NA kontak, SSR
Standart Çalışma Aralıkları (Girişler)
| Giriş | Tip | Min. | Max. |
|---|---|---|---|
| Cu-Const | Tip-U* | -200 °C | 600 °C |
| Cu-Const | Tip-T | -200 °C | 400 °C |
| Fe-Const | Tip-L* | -200 °C | 900 °C |
| Fe-Const | Tip-J | -200 °C | 1100 °C |
| NiCr-Ni | Tip-K | -200 °C | 1300 °C |
| Cr-Const | Tip-E | -200 °C | 800 °C |
| Nikrosil-Nisil | Tip-N | -200 °C | 1300 °C |
| Pt%10Rh-Pt | Tip-S | 0 °C | 1760 °C |
| Pt%13Rh-Pt | Tip-R | 0 °C | 1760 °C |
| Pt%18Rh-Pt | Tip-B | 60 °C | 1800 °C |
| Pt 100 | α=0.385 | -200 °C | 840 °C |
| mV | 0–1000 mV | -1999 birim | 9999 birim |
| mA | 0–20 mA | -1999 birim | 9999 birim |
* DIN 43710 standardında, diğerleri IEC 60584-1.
Kullanım Alanları
- Plastik, demir-çelik, kimya, metalurji, petro-kimya, rafineri tesisleri
- Gıda, çimento, seramik, cam ve genel sanayi uygulamaları
- Sıcaklık, basınç, seviye, hız, akım, gerilim ve direnç ölçüm/kontrolü
Elimko E-58 Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Elimko |
| Model | E-58 |
| Elektriksel Veriler | |
| Çalışma Gerilimi | 220 V AC veya 24 V AC |
| Güç Sarfı | 7 W |
| Giriş / Çıkış | |
| Üniversal Giriş | T/C, R/T, mV, mA |
| Kontrol Çıkışları | NA kontak, SSR |
| Kontak Kapasitesi | NA kontak 250 V AC 5 A |
| Mekanik & Çevre | |
| Koruma Sınıfı | Ön IP66 (NEMA 4X), arka IP20 |
| Ağırlık | 200 g |
Bilgilendirme: Bu sayfada yer alan tüm teknik bilgiler ve değerler, Elimko tarafından yayınlanan E-58 Serisi resmi ürün kataloğu ve teknik dokümanları esas alınarak hazırlanmıştır. Teknik değerler; seçilen giriş tipi, sensör ve uygulama koşullarına bağlı olarak değişiklik gösterebilir. Nihai ürün seçimi ve devreye alma işlemleri saha şartları dikkate alınarak yapılmalıdır.
