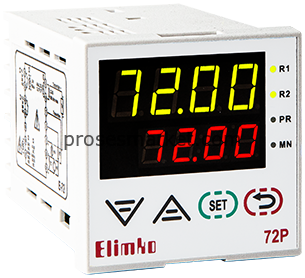

Elimko E-72P Serisi – Üniversal Gelişmiş Sayısal Kontrol Cihazı (72×72 / PID / Auto-Tune)
Elimko E-72P Serisi, açık/kapalı, PID ve diğer kontrol şekillerine sahip, yeni nesil mikro denetleyici tabanlı 72×72 mm panel tip endüstriyel kontrol cihazıdır. Cihaz üzerinde yer alan iki adet 4 haneli gösterge sayesinde set değeri ve ölçülen değer aynı anda -1999…9999 aralığında izlenebilir. Üniversal girişler (T/C, R/T, mV, mA) programlanabilir yapıdadır.
Teknik Özellikler
- Doğruluk sınıfı: 0.5
- Gösterge ayırımı: 1/9999
- Gösterge: 2×4 Digit LED (14 mm)
- A/S çevirim: 16 bit
- S/A çevirim: 12 bit
- Okuma hızı: 2 okuma/saniye
- Giriş direnci: T/C, mV ≥ 1 MΩ | mA ≤ 51 Ω
- Gürültü bastırması: 120 dB (50 Hz’de)
- Çalışma ortam sıcaklığı: -10…55 °C
- T/C ortam sıcaklık kompanzasyonu: 0…50 °C
- Çalışma gerilimi: 85-265 V AC / 85-375 V DC | 20-60 V AC / 20-85 V DC
- Güç sarfı: Maks. 7 W
- Kontak kapasitesi: NA kontak 250 V AC 5 A
- Bellek: EEPROM (maks. 105 yazma)
- Koruma sınıfı: Ön panel IP66 (NEMA 4X), arka panel IP20
- Ağırlık: 232 g
Girişler
- Üniversal giriş işaretleri: T/C, R/T, mV, mA
- Ölçü elemanı: Termokupl, rezistans termometre
- Diğer ölçümler: Standart ve özel çıkışlı transmitter ve çeviriciler ile
Çıkışlar
- Kontrol çıkış seçenekleri: 0–20 mA, 4–20 mA, NA kontak, SSR (konfigürasyona bağlı)
- Transmitter besleme çıkışı: 24 V DC
- Programlanabilir yapı: Giriş/çıkışlar kullanıcı tarafından programlanabilir
Kontrol Ayarları ve Fonksiyonlar
- Kontrol formu: Açık/Kapalı, PID
- Otomatik tuning (Auto-Tune): Var
- Set noktaları: Set değerleri limitleri içinde
- Kontak formu: Alt (LO), Üst (HI), Lob, Hlb, Lod, Hld
- Histerezis: 0–999.9
- Çözünürlük: 0.1 veya 1
- Oransal bant (Pb): 0.1–999.9
- Integral zaman (It): 0–3600 saniye (1 sn aralıklı)
- Derivative zaman (Dt): 0–3600 saniye (1 sn aralıklı)
- Bias: %0–100
Standart Çalışma Aralıkları (Girişler)
| Giriş | Tip | Min. | Max. |
|---|---|---|---|
| Cu-Const | Tip-U* | -200°C | 600°C |
| Cu-Const | Tip-T | -200°C | 400°C |
| Fe-Const | Tip-L* | -200°C | 850°C |
| Fe-Const | Tip-J | -200°C | 1100°C |
| NiCr-Ni | Tip-K | -200°C | 1300°C |
| Cr-Const | Tip-E | -200°C | 1000°C |
| Nikrosil-Nisil | Tip-N | -200°C | 1200°C |
| Pt%10Rh-Pt | Tip-S | 0°C | 1760°C |
| Pt%13Rh-Pt | Tip-R | 0°C | 1760°C |
| Pt%18Rh-Pt | Tip-B | 60°C | 1800°C |
| Pt-100 | α=0.385 | -200°C | 840°C |
| mV | 0–1000 mV | -1999 birim | 9999 birim |
| mA | 0–20 mA / 4–20 mA | -1999 birim | 9999 birim |
* DIN 43710 standardında, diğerleri IEC 60584-1.
Kullanım Alanları
- Plastik, demir-çelik, kimya, metalurji, petro-kimya, rafineri
- Gıda, çimento, seramik, cam ve diğer sanayi dalları
- Sıcaklık, basınç, seviye, hız, akım, gerilim, direnç ölçüm ve kontrol uygulamaları
Bilgilendirme: Bu sayfada yer alan tüm teknik bilgiler ve değerler, Elimko tarafından yayınlanan E-72P Serisi resmi ürün kataloğu ve teknik dokümanları esas alınarak hazırlanmıştır. Teknik değerler; seçilen giriş tipi, sensör ve uygulama koşullarına bağlı olarak değişiklik gösterebilir. Nihai ürün seçimi ve devreye alma işlemleri saha şartları dikkate alınarak yapılmalıdır.
