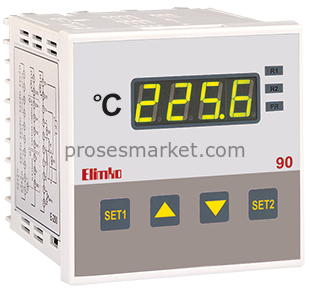

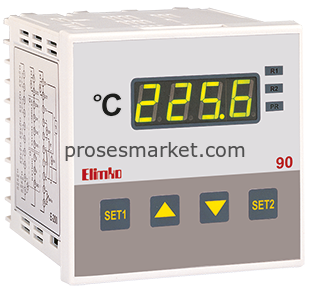

Elimko E-90 Serisi – Sayısal Kontrol Cihazı (96×96 / Aç-Kapa & PID / Tek Gösterge)
Elimko E-90 Serisi kontrol cihazları, açık/kapalı ve PID kontrol formunda çalışan, kullanımı analog cihazlar kadar kolay olan, 96×96 mm panel tip endüstriyel kontrol cihazlarıdır. Proses değeri 1×4 digit tek göstergede -1999…9999 aralığında izlenebilir. Set değeri ön panel tuşları ile kolayca ayarlanır. Endüstride; sıcaklık, basınç, seviye, hız, akım, gerilim, direnç gibi fiziksel büyüklüklerin ölçüm ve kontrolünde kullanılır.
Teknik Özellikler
- Doğruluk sınıfı: 0.5
- Gösterge ayırımı: 1/9999
- Gösterge: 1×4 Digit LED (14 mm)
- A/S çevirim: 16 bit
- Okuma hızı: 2 okuma/saniye
- Giriş direnci: T/C, mV ≥ 1 MΩ | mA ≤ 51 Ω
- Gürültü bastırması: 120 dB (50 Hz’de)
- Çalışma ortam sıcaklığı: -10…55 °C
- T/C ortam sıcaklık kompanzasyonu: 0…50 °C
- Çalışma gerilimi: 220 V AC veya 24 V AC
- Güç sarfı: Maks. 2.5 W
- Kontak kapasitesi: NA kontak 250 V AC 5 A
- Giriş işareti: T/C, R/T, mA
- Ölçü elemanı: Termokupl, rezistans termometre
- Bellek: EEPROM (maks. 105 yazma)
- Ağırlık: 495 g
Girişler
- Giriş tipleri: Termokupl (T/C), Rezistans termometre (R/T), akım girişi (mA)
- Not: E-90 serisi cihazlarda giriş tipi ve skala siparişte belirtilmelidir.
Standart Çalışma Aralıkları (Girişler)
| Giriş | Tip | Min. | Max. |
|---|---|---|---|
| Fe-Const | Tip-J | -200°C | 1100°C |
| NiCr-Ni | Tip-K | -200°C | 1300°C |
| Fe-Const | Tip-L* | -200°C | 850°C |
| Pt-100 | Pt-100 (α=0.385) | -200°C | 850°C |
| Pt10%Rh-Pt | Tip-S | 0°C | 1600°C |
| Analog Giriş (mA) | 4–20 mA | -1999 | 9999 |
* DIN 43710 standardında, diğerleri IEC 60584-1.
Kontrol Ayarları ve Çıkış Özellikleri
- Set noktaları: Span limitleri içinde
- Kontrol formu: Açık/Kapalı, PID
- Kontrol çıkışları: NA-0-NK
- Histerezis: 0–9999
- Oransal bant (Pb): 0–9999
- Integral zaman (It): 0–9999 sn
- Türevsel zaman (Dt): 0–9999 sn
- Ct (Cycle time): PID kontrolün saniye cinsinden periyodu 1…32 sn
Elimko E-90 Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Elimko |
| Model | E-90 |
| Elektriksel Veriler | |
| Çalışma Gerilimi | 220 V AC veya 24 V AC |
| Güç Sarfı | Maks. 2.5 W |
| Giriş / Çıkış | |
| Giriş İşareti | T/C, R/T, mA |
| Kontak Kapasitesi | NA kontak 250 V AC 5 A |
| Kontrol Çıkışı | NA-0-NK |
| Mekanik | |
| Ağırlık | 495 g |
Bilgilendirme: Bu sayfada yer alan tüm teknik bilgiler ve değerler, Elimko tarafından yayınlanan E-90 Serisi resmi ürün kataloğu ve teknik dokümanları esas alınarak hazırlanmıştır. Teknik değerler; seçilen giriş tipi, sensör ve uygulama koşullarına bağlı olarak değişiklik gösterebilir. Nihai ürün seçimi ve devreye alma işlemleri saha şartları dikkate alınarak yapılmalıdır.
