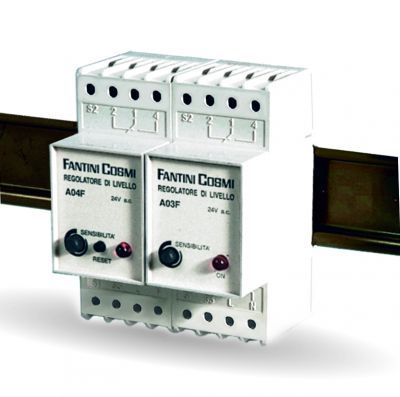

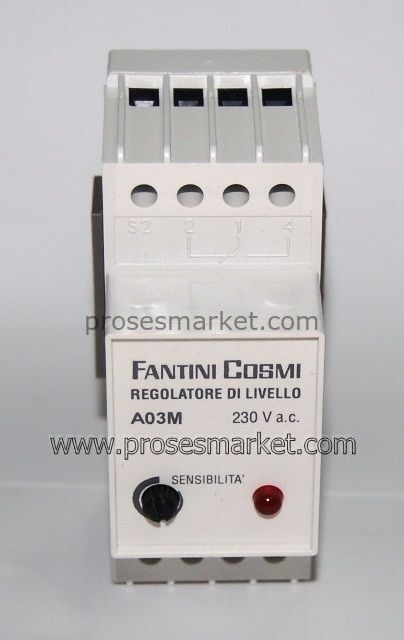

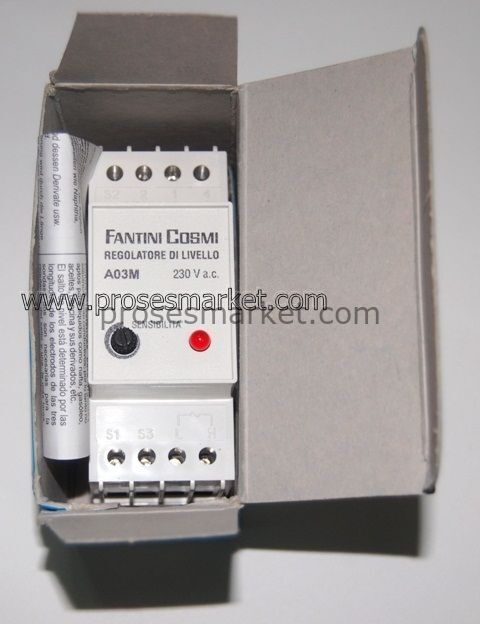

Fantini Cosmi A03M Seviye Kontrol Rölesi Resetsiz 230 Vac
Fantini Cosmi A03M Resetsiz Seviye Kontrol Rölesi
Fantini Cosmi A03M, iletken sıvıların otomatik seviye kontrolü için kullanılan 230 Vac beslemeli, resetsiz elektronik seviye kontrol rölesidir.
Tank dolum-boşaltım otomasyonu, pompa kontrolü, buhar jeneratörü seviye kontrolü, otoklav pompa sistemleri ve endüstriyel sıvı seviye izleme uygulamalarında kullanılabilir.
Ürün Açıklaması
Fantini Cosmi A03M resetsiz seviye kontrol rölesi, iletken sıvıların seviyesini problar yardımıyla algılayarak pompa, vana veya alarm sistemlerinin otomatik kontrol edilmesini sağlar. Manuel reset gerektirmeyen yapısı sayesinde sıvı seviyesindeki değişimlere göre sistem otomatik olarak çalışabilir.
A03M modeli, özellikle tank doldurma, tank boşaltma ve otomatik seviye izleme uygulamaları için uygundur. Buhar jeneratörü pompaları, otoklav pompa sistemleri, su depoları, proses tankları ve iletken sıvı bulunan endüstriyel tesislerde kullanılabilir.
Cihazın çalışma prensibi sıvının elektriksel iletkenliğine bağlıdır. İçme suyu, kuyu suyu, nehir suyu, yağmur suyu, deniz suyu, klorlu su, süt, meyve suyu, şarap, bira ve benzeri iletken sıvılarda kullanılabilir. Yağ, benzin, distile su, deiyonize su, parafin ve yüksek alkol oranlı sıvılar gibi iletken olmayan akışkanlarda kullanıma uygun değildir.
Teknik Özellikler
| Marka | Fantini Cosmi |
| Model | A03M |
| Ürün Tipi | Resetsiz elektronik seviye kontrol rölesi |
| Kullanım Tipi | İletken sıvılar için otomatik seviye kontrolü |
| Besleme Gerilimi | 230 Vac |
| Kontak Kapasitesi | 5A – AC12 / 250 Vac |
| Elektrotlar Arası Gerilim | 8 Vac |
| Algılama Hassasiyeti | 2 – 20 kΩ ayarlanabilir |
| Çıkış Tipi | Elektromanyetik SPDT röle |
| Güç Tüketimi | 4 VA |
| Kablo Kesiti | 1 mm² |
| Maksimum Kablo Uzunluğu | 800 m |
| Yalıtım Gerilimi | 600 Vac |
| Yalıtım Direnci | 100 MΩ |
| Dielektrik Dayanım | 1 dakika boyunca 1.500 Vac |
| Çalışma Sıcaklığı | -10 °C ... +50 °C |
| Koruma Sınıfı | IP20 |
| Montaj Şekli | 35 mm DIN ray montajı veya yüzey montaj plakası |
| Standart Uygunluğu | CEI-EN 60947-5-1 |
Kullanım Alanları
Su deposu ve proses tanklarında sıvı seviyesinin otomatik izlenmesi için kullanılabilir.
Tank doldurma ve boşaltma sistemlerinde pompa veya vana kontrolüne yardımcı olur.
Seviye durumuna göre pompa devreye alma veya durdurma uygulamalarında kullanılabilir.
Buhar jeneratörü ve yardımcı tank seviye izleme uygulamalarında tercih edilebilir.
Otoklav ve basınçlı sistem yardımcı pompa kontrollerinde kullanılabilir.
İletken sıvıların bulunduğu endüstriyel proses hatlarında seviye izleme sağlar.
Öne Çıkan Avantajlar
- Resetsiz çalışma: Manuel reset gerektirmeden otomatik seviye kontrolü sağlar.
- Dolum ve boşaltım kontrolü: Tank seviyesine göre pompa veya vana kontrolünde kullanılabilir.
- Ayarlanabilir hassasiyet: 2 – 20 kΩ algılama aralığı ile farklı iletkenlikteki sıvılara uyum sağlar.
- SPDT röle çıkışı: Pompa, vana veya alarm devrelerinin kontrolünde esnek kullanım sunar.
- DIN ray montajı: 35 mm DIN ray yapısı sayesinde pano içine kolayca monte edilebilir.
- Kompakt modüler gövde: Endüstriyel otomasyon panolarında yerden tasarruf sağlar.
- Uzun kablo mesafesi: Uygun kablo ile 800 metreye kadar prob bağlantısı yapılabilir.
A03M modeli resetsiz otomatik seviye kontrol rölesidir. Minimum seviye emniyeti sonrası manuel reset gerektiren uygulamalarda A04 serisi tercih edilmelidir. Ürün seçimi yapılırken sıvı iletkenliği, prob tipi, tank malzemesi, kablo mesafesi ve çalışma senaryosu birlikte değerlendirilmelidir.
Uygun Sıvılar
İçme suyu, kuyu suyu, nehir suyu, yağmur suyu, klorlu su ve sert su uygulamaları.
Tuzlu su ve deniz suyu gibi yüksek iletkenliğe sahip sıvılarda kullanılabilir.
Süt, meyve suyu, sebze suyu, şarap, bira ve kahve gibi iletken sıvılar için uygundur.
Uygun Olmayan Sıvılar
- Demineralize su
- Deiyonize su
- Distile su
- Benzin, mazot ve yağ türevleri
- Sıvılaştırılmış gazlar
- Parafin ve etanol
- Vernik ve yüksek alkol oranlı sıvılar
Sık Sorulan Sorular
Fantini Cosmi A03M ne işe yarar?
Fantini Cosmi A03M, iletken sıvılarda otomatik seviye kontrolü yapmak için kullanılır. Tank dolum-boşaltım, pompa kontrolü ve seviye izleme uygulamalarına uygundur.
Fantini Cosmi A03M hangi voltajda çalışır?
A03M modeli 230 Vac besleme gerilimi ile çalışır.
A03M resetli midir?
Hayır. Fantini Cosmi A03M, resetsiz otomatik seviye kontrol rölesidir. Manuel resetli minimum seviye güvenliği gereken uygulamalarda A04 serisi tercih edilmelidir.
Fantini Cosmi A03M yağ veya benzin için kullanılabilir mi?
Hayır. A03M iletken sıvılar için tasarlanmıştır. Yağ, benzin, mazot, distile su ve deiyonize su gibi iletken olmayan sıvılar için uygun değildir.
Bu sayfada yer alan teknik bilgiler, üretici Fantini Cosmi tarafından paylaşılan A03-A04 teknik dokümanındaki A03M model değerleri esas alınarak hazırlanmıştır. Üretici firma, ürün teknik özelliklerinde, ölçülerinde ve tasarımında önceden haber vermeksizin değişiklik yapma hakkını saklı tutar.
Seviye kontrol rölesi seçimi; sıvı iletkenliği, prob tipi, tank yapısı, kablo mesafesi, pano bağlantısı ve çalışma şartları dikkate alınarak yapılmalıdır.
