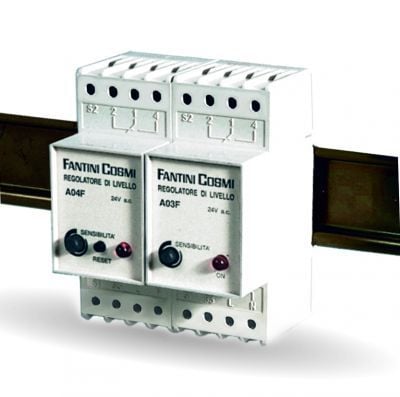

Fantini Cosmi A04M Seviye Kontrol Rölesi Resetli 230 Vac
Fantini Cosmi A04M Seviye Kontrol Rölesi Resetli
Fantini Cosmi A04M, iletken sıvıların minimum seviye kontrolü ve emniyet uygulamaları için geliştirilmiş manuel resetli elektronik seviye kontrol rölesidir.
230 Vac besleme gerilimi, 5A AC12 kontak kapasitesi, ayarlanabilir 2 – 20 kΩ algılama hassasiyeti ve 35 mm DIN ray montaj yapısıyla pompa koruma, elektrikli vana kontrolü, alarm çıkışı ve tank seviye güvenliği uygulamalarında kullanıma uygundur.
Ürün Açıklaması
Fantini Cosmi A04M resetli seviye kontrol rölesi, iletken sıvıların seviyesini problar aracılığıyla algılayarak sistemin güvenli şekilde çalışmasını sağlar. Sıvı seviyesi belirlenen minimum seviyenin altına düştüğünde pompa durdurma, elektrikli vana kapatma veya alarm çıkışı verme gibi kontrol senaryolarında kullanılabilir.
A04M modeli, manuel resetli çalışma yapısına sahiptir. Bu sayede seviye hatası oluştuğunda sistem otomatik olarak yeniden devreye girmez. Sıvı seviyesi uygun seviyeye geldikten sonra cihaz üzerindeki reset butonu ile sistem tekrar çalıştırılır. Bu özellik, özellikle minimum seviye emniyeti gereken endüstriyel proseslerde güvenli kullanım sağlar.
Cihazın çalışma prensibi sıvının elektriksel iletkenliğine bağlıdır. İçme suyu, kuyu suyu, nehir suyu, deniz suyu, klorlu su, süt, meyve suyu, şarap, bira ve benzeri iletken sıvılarda kullanılabilir. Yağ, benzin, distile su, deiyonize su, parafin ve yüksek alkol oranlı sıvılar gibi iletken olmayan akışkanlarda kullanıma uygun değildir.
Teknik Özellikler
| Marka | Fantini Cosmi |
| Model | A04M |
| Ürün Tipi | Manuel resetli elektronik seviye kontrol rölesi |
| Kullanım Tipi | İletken sıvılar için minimum seviye kontrolü |
| Besleme Gerilimi | 230 Vac |
| Kontak Kapasitesi | 5A – AC12 / 250 Vac |
| Elektrotlar Arası Gerilim | 8 Vac |
| Algılama Hassasiyeti | 2 – 20 kΩ ayarlanabilir |
| Çıkış Tipi | Elektromanyetik SPDT röle |
| Güç Tüketimi | 4 VA |
| Kablo Kesiti | 1 mm² |
| Maksimum Kablo Uzunluğu | 800 m |
| Yalıtım Gerilimi | 600 Vac |
| Yalıtım Direnci | 100 MΩ |
| Dielektrik Dayanım | 1 dakika boyunca 1.500 Vac |
| Çalışma Sıcaklığı | -10 °C ... +50 °C |
| Koruma Sınıfı | IP20 |
| Montaj Şekli | 35 mm DIN ray montajı veya yüzey montaj plakası |
| Standart Uygunluğu | CEI-EN 60947-5-1 |
Kullanım Alanları
İletken sıvı bulunan depo ve tanklarda seviye kontrolü amacıyla kullanılabilir.
Minimum seviye düşüşlerinde pompanın kuru çalışmasını önlemeye yardımcı olur.
Seviye düşüşlerinde elektrikli vana kapatma senaryolarında kullanılabilir.
Düşük seviye durumunda sesli veya görsel alarm devrelerini tetikleyebilir.
Buhar jeneratörü ve yardımcı tank seviye güvenliği uygulamalarında tercih edilebilir.
Tank dolum ve boşaltım proseslerinde seviye izleme amacıyla kullanılabilir.
Öne Çıkan Avantajlar
- Manuel resetli yapı: Düşük seviye hatası sonrası sistemin kontrollü şekilde yeniden devreye alınmasını sağlar.
- Ayarlanabilir hassasiyet: 2 – 20 kΩ algılama aralığı ile farklı iletkenlikteki sıvılara uyum sağlar.
- SPDT röle çıkışı: Pompa, vana veya alarm devrelerinin kontrolünde esnek kullanım sunar.
- DIN ray montajı: 35 mm DIN ray yapısı sayesinde pano içine kolayca monte edilebilir.
- Kompakt modüler gövde: Endüstriyel otomasyon panolarında yerden tasarruf sağlar.
- Uzun kablo mesafesi: Uygun kablo ile 800 metreye kadar prob bağlantısı yapılabilir.
- Minimum seviye emniyeti: Pompa koruma ve düşük seviye alarm uygulamaları için uygundur.
Seviye kontrol rölesi seçiminde yalnızca besleme gerilimine bakmak yeterli değildir. Sıvı iletkenliği, prob tipi, tank malzemesi, kablo mesafesi, pano bağlantısı ve istenen alarm/emniyet senaryosu birlikte değerlendirilmelidir. İletken olmayan sıvılarda bu tip prob kontrollü seviye röleleri doğru çalışmayabilir.
Uygun Sıvılar
İçme suyu, kuyu suyu, nehir suyu, yağmur suyu, klorlu su ve sert su uygulamaları.
Tuzlu su ve deniz suyu gibi yüksek iletkenliğe sahip sıvılarda kullanılabilir.
Süt, meyve suyu, sebze suyu, şarap, bira ve kahve gibi iletken sıvılar için uygundur.
Uygun Olmayan Sıvılar
- Demineralize su
- Deiyonize su
- Distile su
- Benzin, mazot ve yağ türevleri
- Sıvılaştırılmış gazlar
- Parafin ve etanol
- Vernik ve yüksek alkol oranlı sıvılar
Uyumlu Aksesuarlar
| Aksesuar Kodu | Açıklama |
| UA03Y | IP65 su geçirmez kutu |
| EA18 | AISI 303 paslanmaz çelik prob |
| EA19 | Elektrotlu ağırlıklı PVC prob |
| EA20 | AISI 303 paslanmaz çelik prob |
| EA21 | Elektrotlu ağırlıklı PVC prob |
Sık Sorulan Sorular
Fantini Cosmi A04M ne işe yarar?
Fantini Cosmi A04M, iletken sıvılarda minimum seviye kontrolü yapmak için kullanılır. Düşük seviye durumunda alarm, pompa durdurma veya elektrikli vana kapatma gibi kontrol işlemlerini gerçekleştirebilir.
Fantini Cosmi A04M hangi voltajda çalışır?
A04M modeli 230 Vac besleme gerilimi ile çalışır.
A04M resetli seviye kontrol rölesinin kontak kapasitesi nedir?
Cihazın kontak kapasitesi 5A – AC12 / 250 Vac olarak belirtilmiştir.
Fantini Cosmi A04M yağ veya benzin için kullanılabilir mi?
Hayır. A04M iletken sıvılar için tasarlanmıştır. Yağ, benzin, mazot, distile su ve deiyonize su gibi iletken olmayan sıvılar için uygun değildir.
A04M seviye kontrol rölesi nasıl monte edilir?
Cihaz 35 mm DIN ray üzerine monte edilebilir. Uygulama ihtiyacına göre yüzey montaj plakası ile de kullanılabilir.
Bu sayfada yer alan teknik bilgiler, üretici Fantini Cosmi tarafından paylaşılan A03-A04 teknik dokümanındaki A04M model değerleri esas alınarak hazırlanmıştır. Üretici firma, ürün teknik özelliklerinde, ölçülerinde ve tasarımında önceden haber vermeksizin değişiklik yapma hakkını saklı tutar.
Seviye kontrol rölesi seçimi; sıvı iletkenliği, prob tipi, tank yapısı, kablo mesafesi, pano bağlantısı ve çalışma şartları dikkate alınarak yapılmalıdır. Yanlış ürün seçimi, hatalı bağlantı veya uygun olmayan kullanım şartlarından doğabilecek sonuçlardan ProsesMarket sorumlu tutulamaz.
Sipariş öncesinde güncel teknik değerlerin ve ürün uygunluğunun kontrol edilmesi tavsiye edilir.
