DUNGS MBDLE 403 Gaz Valfi | Çift Elektromanyetik Emniyet Valfi
DUNGS GasMultiBloc® MB-DLE 403 B01 S20
Tek kademeli brülör gaz hatları için; mikrofiltre, oransal basınç regülatörü, çift emniyet solenoid valf ve presostat entegrasyonunu tek gövdede sunan kompakt Multiblok çözümüdür. MB-DLE versiyonda V2 valfi hidrolik gecikmeli yavaş açma özelliğine sahiptir.
DUNGS GasMultiBloc® MB-D(LE) 403 B01, filtre + regülatör + iki ana emniyet valfini tek gövdede birleştirir. Brülör otomatiği tarafından serbest bırakıldığında V1 ve V2 açılır; regülatör çıkış basıncını V2 önünde kontrol eder. Enerji kesildiğinde valfler < 1 saniyede yay kuvvetiyle kapanır.
Öne Çıkan Avantajlar
- Tek gövdede mikrofiltre + regülatör + 2 emniyet valfi (kompakt ve hızlı montaj)
- Solenoid valfler 200 mbar’a kadar çalışma (EN 161 Class A Grup 2)
- Regülatör: DIN EN 88 Class A Grup 2, hassas ayar
- MB-DLE versiyon: V2’de hidrolik gecikmeli yavaş açma (kontrollü devreye alma)
- Koruma sınıfı IP54, brülör kabin uygulamalarına uygun
Kullanım Alanları
- Tek kademeli endüstriyel/ticari gaz brülörleri
- Kazan daireleri ve proses ısıtma sistemleri
- Fırın, kurutma ve sıcak hava jeneratörü uygulamaları
- Doğalgaz (Aile 2) ve LPG (Aile 3) gaz hatları
Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Üretici | DUNGS |
| Ürün Adı | GasMultiBloc® – regülatör + emniyet kapama valfleri |
| Fonksiyon | Tek kademeli (Single-stage) – MB-D(LE) 403 B01 |
| Bağlantı & Boyutlandırma | |
| Nominal Çap / Kod | 403 = DN 10 |
| Flanş / Diş | ISO 7/1 (DIN 2999) – Rp 3/8, Rp 1/2 ve kombinasyonları |
| Basınç & Regülasyon | |
| Maks. İşletme Basıncı (pmax) | 200 mbar (20 kPa) |
| Çıkış Basınç Aralığı (S20 / S22) | 4 – 20 mbar (0.4 – 2 kPa) |
| Alternatif Çıkış Aralığı (S50 / S52) | 4 – 50 mbar (0.4 – 5 kPa) |
| Regülatör Tipi | Oransal regülatör, residual basınç kompanzasyonlu (EN 88 Class A) |
| Valf Yapısı & Zamanlar | |
| Valf V1 | Çift koltuk (double seat), hızlı açma/hızlı kapama |
| Valf V2 | Tek koltuk (single seat) – MB-DLE: yavaş açma (hidrolik gecikme) |
| Kapanma Süresi | Enerji kesildiğinde < 1 s |
| Açma Süresi (MB-DLE 403) | < 20 s |
| Filtre / Basınç Tesisatı | |
| Kir Tutucu | 0.8 mm elek + iki katmanlı mikrofiltre (valf sökülerek filtre değişimi mümkün) |
| Basınç Şalterleri | GW A2 / GW A5 vb. tipler takılabilir (EN 1854) |
| Ortam & Koruma | |
| Ortam Sıcaklığı | -15°C … +70°C |
| Koruma Sınıfı | IP54 (EN 60529) |
| Elektrik | |
| Besleme | 220–230 V AC, 50–60 Hz (tolerans -15% / +10%) |
| Bağlantı Tipi | DIN EN 175301-803 fiş bağlantısı (valfler ve presostatlar) |
| Ağırlık | |
| MB-DLE 403 B01 | ≈ 1.5 kg |
Not: Teknik bilgiler DUNGS datasheet MB-D(LE) 403 B01 (No. 214 765) dokümanına göre hazırlanmıştır. Uygulama seçimi; gaz türü, hat basıncı, brülör kapasitesi ve yerel mevzuat/standartlar dikkate alınarak yapılmalıdır. (LPG sistemlerinde MB-D’nin 0°C altında çalıştırılmaması uyarısına dikkat ediniz.)
DUNGS MB-DLE 403 Multiblok – Teknik Detaylar
Aşağıdaki görseller; ürünün iç yapı/bileşen yerleşimi, ölçüler, montaj referansları ve bağlantı detaylarını gösterir. Servis ve seçim sürecinde üretici teknik dokümanı referans alınmalıdır.
Teknik Detay 1
Ürün yapısı, bileşen yerleşimi ve servis erişim noktaları (dokümandaki gösterime göre).

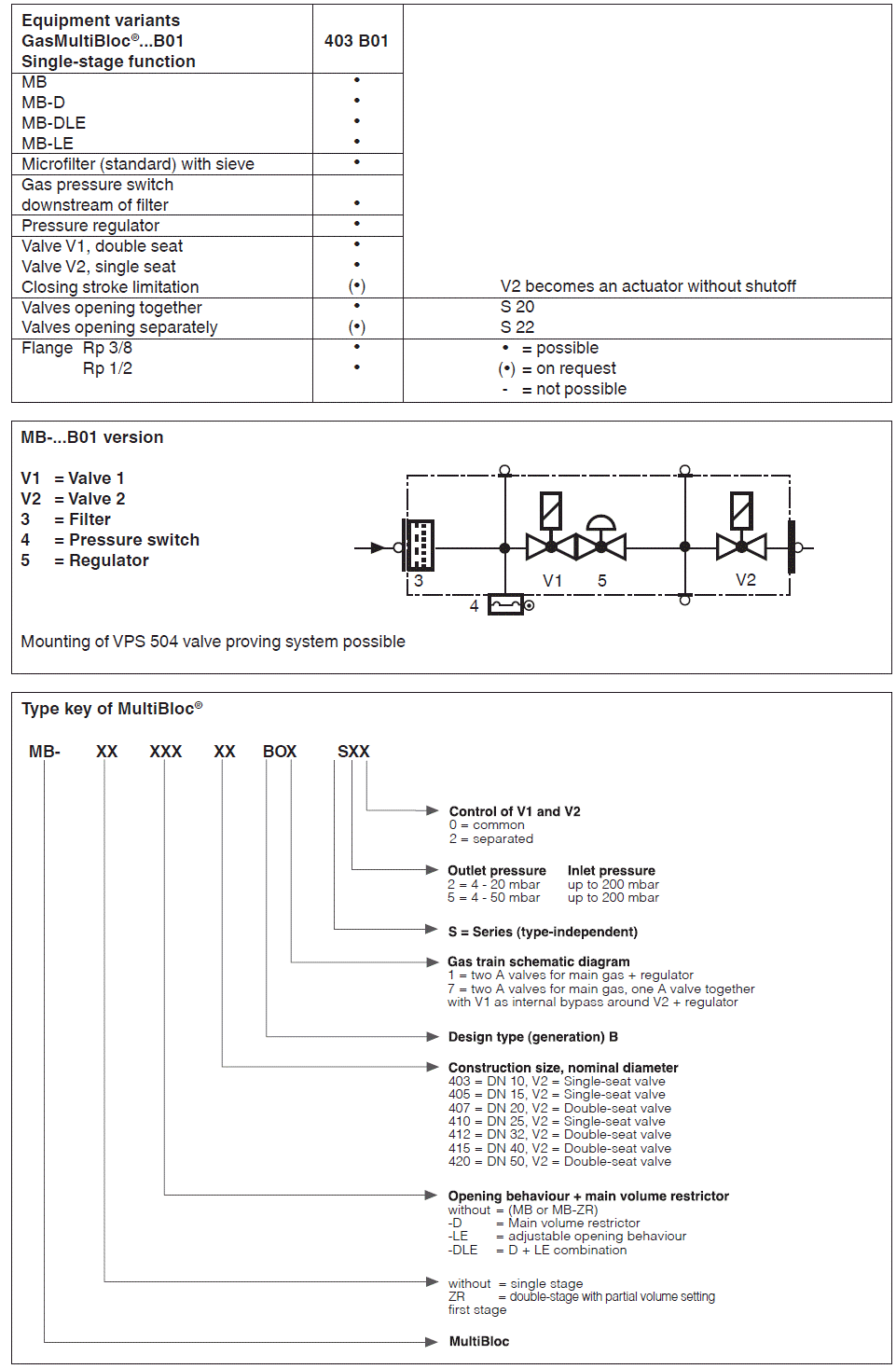

Teknik Detay 2
Ölçüler, bağlantı referansları ve montaj ölçülendirmeleri.

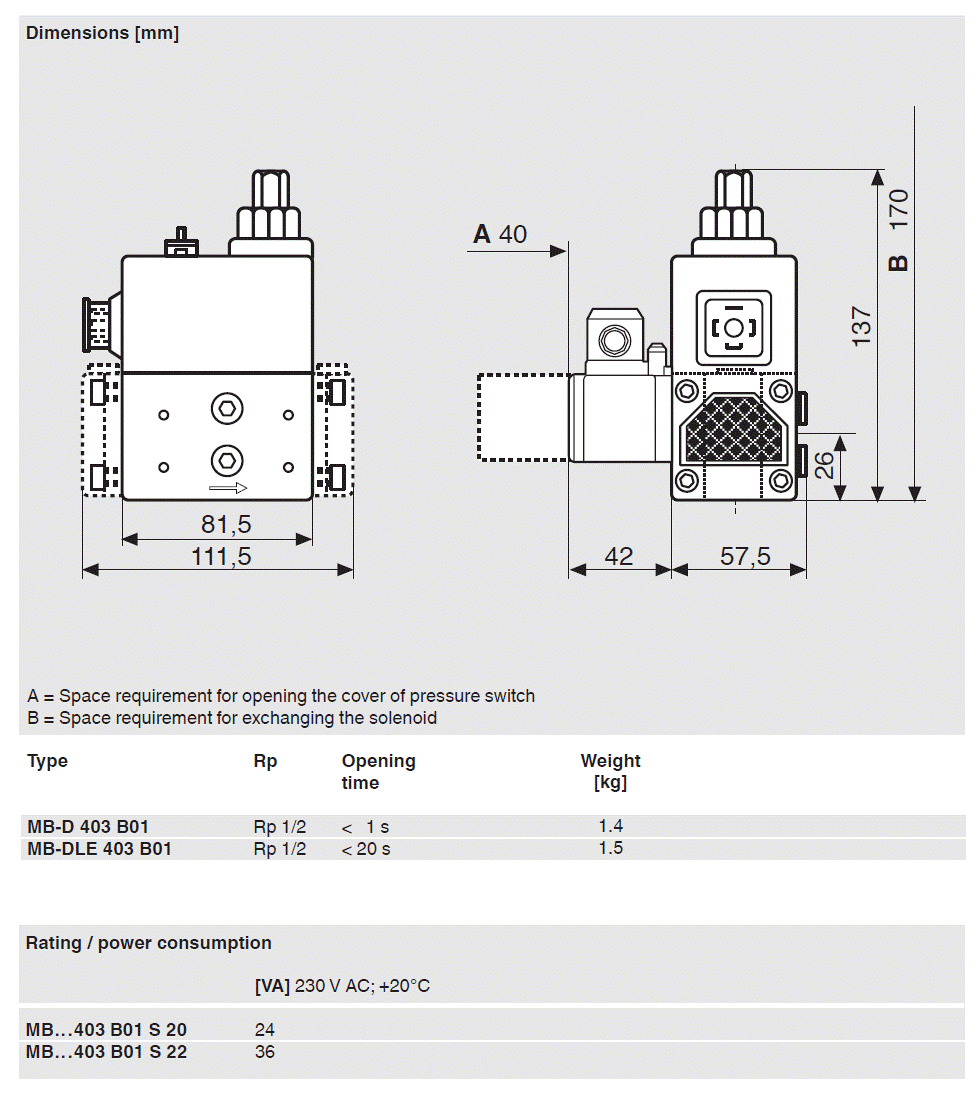

Teknik Detay 3
Bağlantı/konfigürasyon detayları, opsiyon noktaları veya doküman içi teknik açıklamalar.

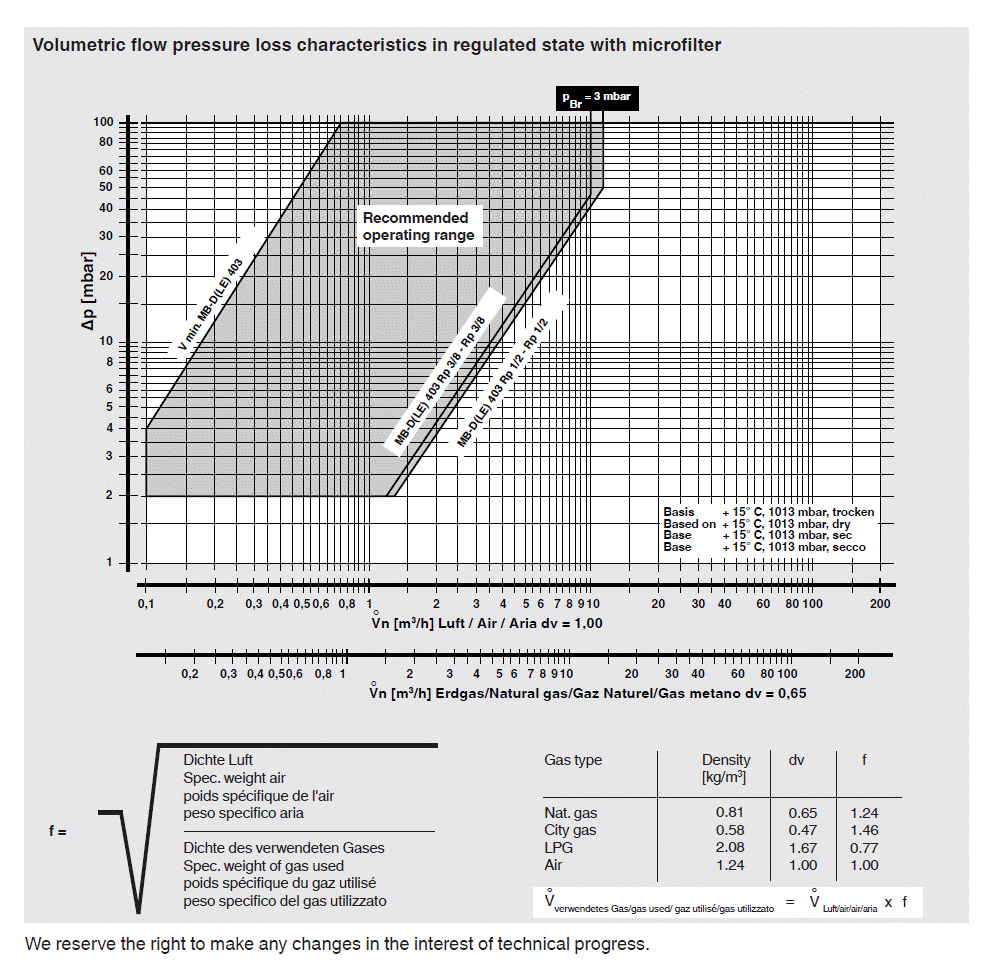

Teknik Detay 4
Uygulama/kurulum notları ve görsel teknik referanslar (dokümandaki gösterime göre).
Teknik Notlar
- Konfigürasyonlar modele göre değişebilir (regülatör aralığı, switch opsiyonları, sızdırmazlık kontrol bağlantısı vb.).
- Seçim yapılırken brülör kapasitesi, gaz tipi ve istenen emniyet senaryosu mutlaka dikkate alınmalıdır.
- Devreye alma ve bakım işlemleri yalnızca yetkin personel tarafından yapılmalıdır.
