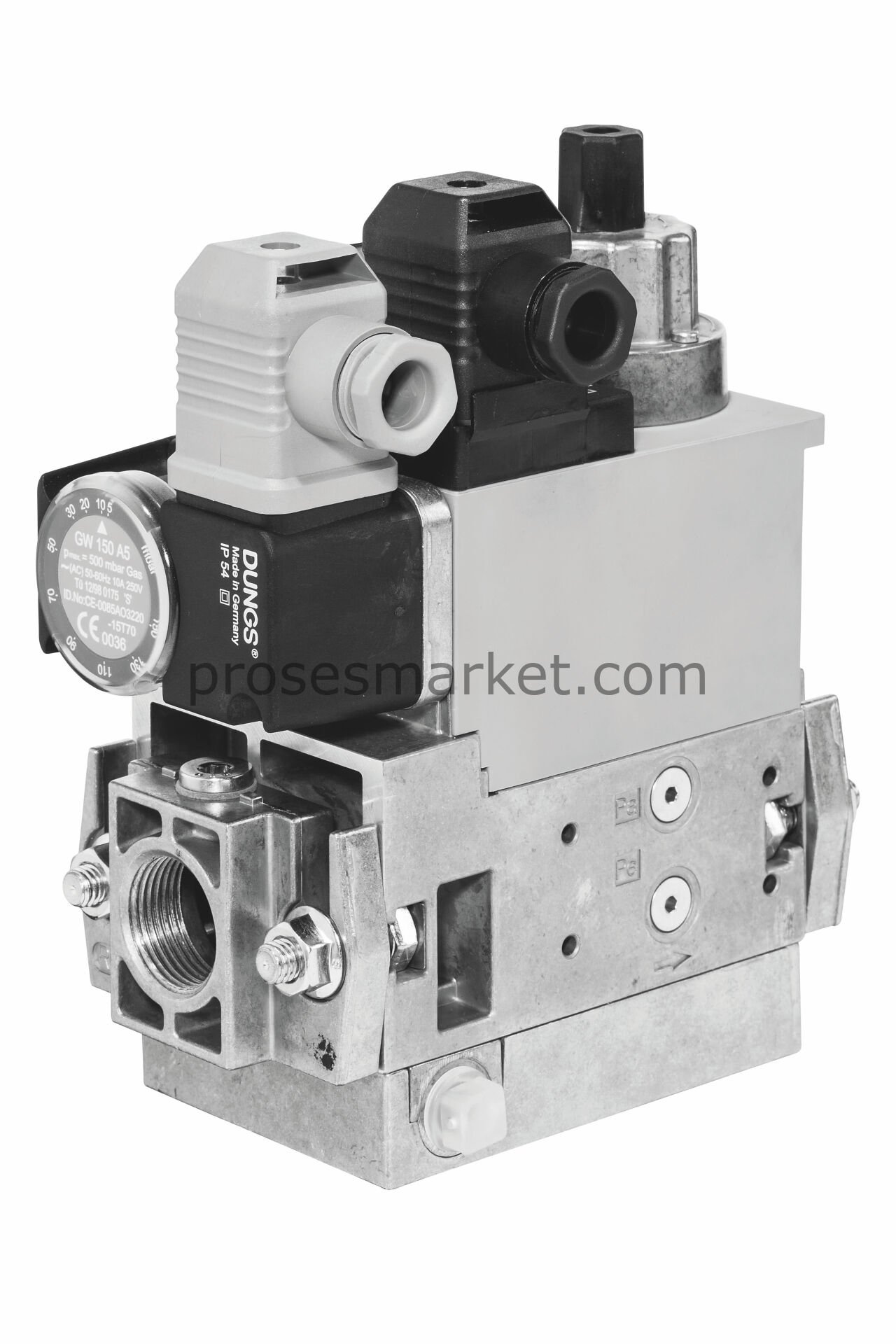

DUNGS GasMultiBloc® MB-DLE 405 B01 S50
Tek kademeli brülör gaz hatları için; ince ızgara filtre, oransal basınç regülatörü ve çift emniyet solenoid valfi tek gövdede birleştiren kompakt Multiblok çözümüdür. MB-DLE versiyonunda V2 valfi hidrolik gecikmeli yavaş açma özelliğine sahiptir.
DUNGS GasMultiBloc® MB-D(LE) 405 B01, filtre, regülatör, vanalar ve basınç presostatlarının tek bir kompakt armatürde entegrasyonudur. Modüler yapısı sayesinde mini/maksi presostat, limit switch (V2), basınç sınırlayıcı ve VPS gibi ek fonksiyonlarla sistem ihtiyacına göre genişletilebilir.
Öne Çıkan Avantajlar
- Tek gövdede ince ızgara filtre + regülatör + 2 emniyet valfi
- DIN EN 161’e göre 360 mbar’a kadar solenoid vana yapısı
- DIN EN 88 Class A Grup 2’ye göre oransal regülatör ile hassas çıkış basıncı ayarı
- MB-DLE: V2’de hidrolik açılma geciktirmesi ve yavaş açma
- Kompakt boyut, düşük ağırlık, kolay montaj
Kullanım Alanları
- Tek kademeli endüstriyel/ticari gaz brülörleri
- Kazan daireleri ve proses ısıtma uygulamaları
- Fırın, kurutma ve sıcak hava jeneratörü sistemleri
- Gaz aileleri 1, 2, 3 ve diğer nötr gaz ortamları
Ürün Teknik Bilgileri
| Genel Bilgiler | |
|---|---|
| Üretici | DUNGS |
| Ürün Tipi | GasMultiBloc® – ayar ve güvenlik kombinasyonu |
| İşletme Şekli | Tek kademeli (B01) |
| Model | MB-DLE 405 B01 S50 |
| Bağlantı & Boyutlandırma | |
| Nominal Çap / Kod | 405 = DN 15 (V2: tek oturma) |
| Flanş / Diş Standardı | ISO 7/1 (DIN 2999) |
| Bağlantılar | Rp 1/2, Rp 3/4 ve bunların kombinasyonları |
| Basınç & Regülasyon | |
| Maks. İşletme Basıncı | 360 mbar (36 kPa) |
| Regülatör Çıkış Basınç Aralığı (S50/S52) | 4 – 50 mbar (0,4 – 5 kPa) |
| Regülatör | Ön basıncı dengelenmiş; DIN EN 88 Class A’ya uygun; dahili pulse |
| Filtre / Presostat / Bağlantılar | |
| Kir Toplama Düzeneği | İnce ızgara; değişim yalnız armatür sökülerek mümkündür |
| Basınç Presostatı | GW A5, GW A2, NB A2, ÜB A2 (DIN EN 1854) takılabilir |
| Ölçüm / Ateşleme Gazı Bağlantısı | G 1/8 (DIN ISO 228) |
| Valf Yapısı | |
| Valf V1 | DIN EN 161 Class A Grup 2; çabuk kapanır / çabuk açılır |
| Valf V2 | MB-DLE: çabuk kapanır / yavaş açılır (hidrolik gecikme) |
| Açılma Süresi (MB-DLE 405/407) | < 20 s |
| Ortam & Elektrik | |
| Ortam | Gaz aileleri 1, 2, 3 ve diğer nötr gaz halindeki maddeler |
| Çevre Sıcaklığı | -15°C … +70°C (LPG sistemlerinde MB-D… 0°C altında çalıştırılmamalıdır) |
| Gerilim / Frekans | 220–230 V AC, 50–60 Hz (-%15 / +%10) |
| Elektrik Bağlantısı | DIN EN 175301-803’e uygun geçmeli bağlantı |
| Koruma Sınıfı | IP54 (EN 60529) |
Not: Teknik değerler ve açıklamalar, üretici tarafından yayımlanan DUNGS teknik dokümanları referans alınarak hazırlanmıştır. Uygulama ve güvenlik şartları için ilgili standartlar ve yerel mevzuat esas alınmalı; nihai uygunluk değerlendirmesi sistem koşullarına göre yapılmalıdır.
DUNGS MB-DLE 405 / 412 Multiblok – Teknik Detaylar
Aşağıdaki görseller; basınç yükleri, elektrik bağlantısı, valf bilgisi, teknik tablo ve montaj ölçülerini göstermektedir. Üretici dokümanları referans alınmalıdır.
Basınç Yükleri
Elektrik Bağlantısı
Valf Bilgisi
Teknik Tablo
Montaj Ölçüleri
Teknik Notlar
- Görseller 405 ve 412 serileri için ortak teknik dokümanlardan alınmıştır.
- Uygulama öncesinde brülör ve gaz hattı şartlarıyla karşılaştırma yapılması önerilir.
- Devreye alma ve bakım işlemleri yetkili teknik personel tarafından yapılmalıdır.
