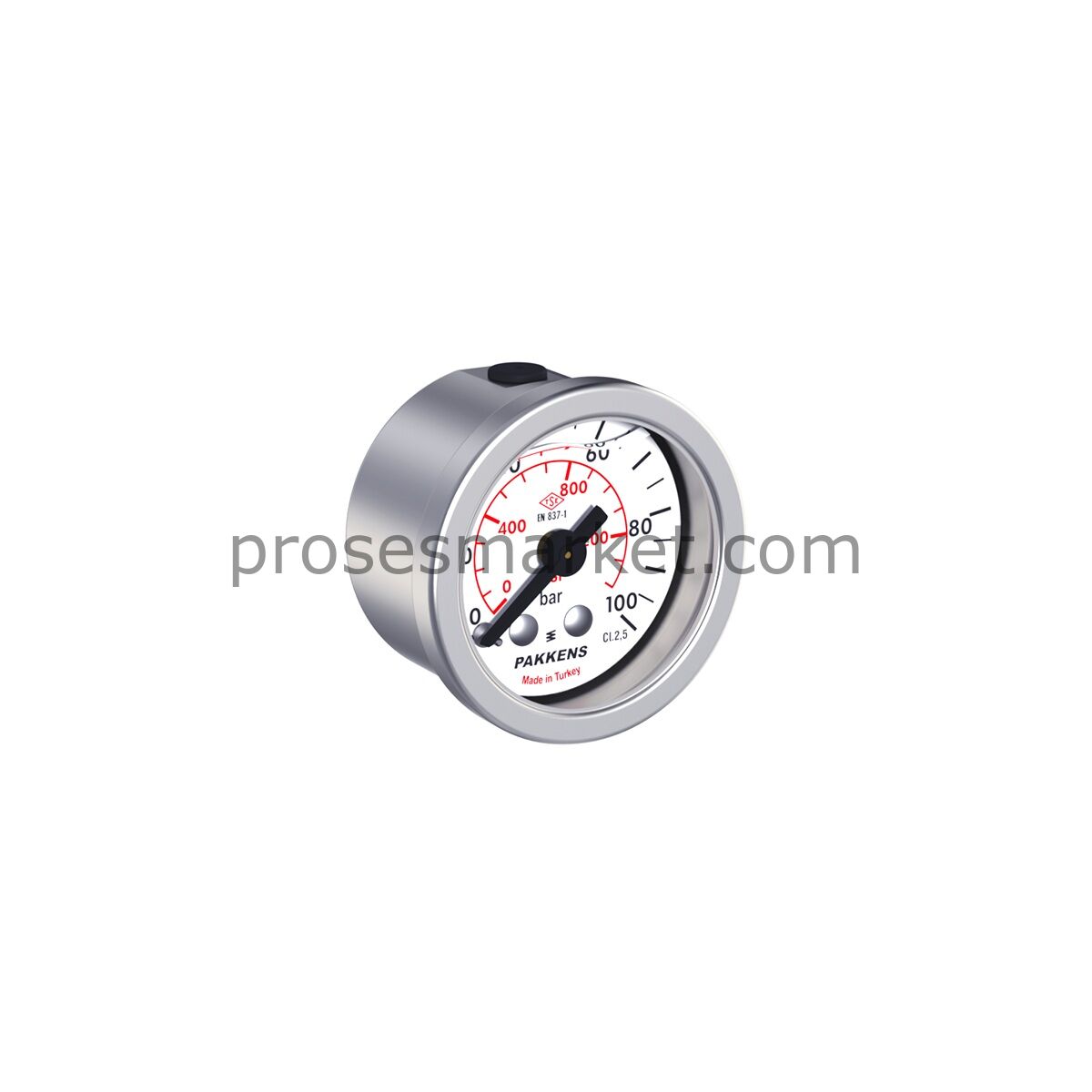

Pakkens MG 040 160 bar Arkadan Gliserinli Manometre
Pakkens MG 040 160 bar Arkadan Bağlantılı Gliserinli Manometre
Ø40 mm, arkadan bağlantılı ve gliserin dolgulu kompakt basınç ölçer; titreşimli sistemlerde basınç takibi için kullanılır.
Ürün Açıklaması
Pakkens MG 040 160 bar manometre, titreşimli ortamlarda bakır alaşımlarını aşındırıcı olmayan sıvı ve gazların basınç ölçümünde kullanılan kompakt gliserinli basınç göstergesidir.
Öne Çıkan Özellikler
- Ø40 mm kompakt gösterge çapı
- Arkadan bağlantılı montaj
- Gliserin dolgulu yapı
- AISI 304 paslanmaz gövde ve kapak
- Bakır alaşımlı basınç organı
- G 1/8 B proses bağlantısı
- IP67 koruma sınıfı
- EN 837-1 uygunluğu
- MILSTD-810G/514.7C-4 titreşim test uygunluğu
Teknik Özellikler
| Model | MG 040 / 040 100 12 |
| Ölçüm Aralığı | 0 / 160 bar |
| Ölçü Birimi | bar / psi |
| Montaj Tipi | Arkadan bağlantılı |
| Bağlantı | G 1/8 B |
| Gövde / Kapak | Paslanmaz AISI 304 |
| Basınç Organı | Bakır alaşımı |
| Mekanizma | Pirinç |
| Görünüm Levhası | Polikarbonat |
| Dolum Sıvısı | Gliserin |
| Hassasiyet | KL 2.5 |
| Koruma Sınıfı | IP67 |
| Akışkan Sıcaklığı | -20 ... +60 °C |
| Ortam Sıcaklığı | -20 ... +60 °C |
| Depolama Sıcaklığı | -40 ... +70 °C |
Çalışma Prensibi ve Kontrol
Bourdon tipi basınç elemanı hat basıncını mekanik harekete dönüştürür. Gliserin dolgusu titreşim ve basınç darbelerinin ibre üzerindeki etkisini azaltarak daha kararlı gösterim sağlar.
Kullanım Alanları
- Hidrolik ve pnömatik sistemler
- Makina üretimi
- Pompa ve kompresör uygulamaları
- Petrol ve kimyasal yardımcı hatlar
- Maden ve savunma sanayi uygulamaları
- Titreşimli basınçlı ekipmanlar
Ürün Seçiminde Dikkat Edilecekler
Basınç skalası, proses akışkanı, G 1/8 B bağlantı uyumu, arkadan bağlantı montaj alanı ve titreşim seviyesi birlikte değerlendirilmelidir.
Sürekli çalışma basıncı tam skala değerinin %75'ini geçmemelidir. 40 bar ve altındaki skalalarda aşırı basınç sınırı PN x 1,25 olarak belirtilmiştir.
Arkadan bağlantılı kompakt yapısı pano, makina ve dar montaj alanları için uygundur. Montajdan önce bağlantı yönü ve skala seçimi kontrol edilmelidir.
