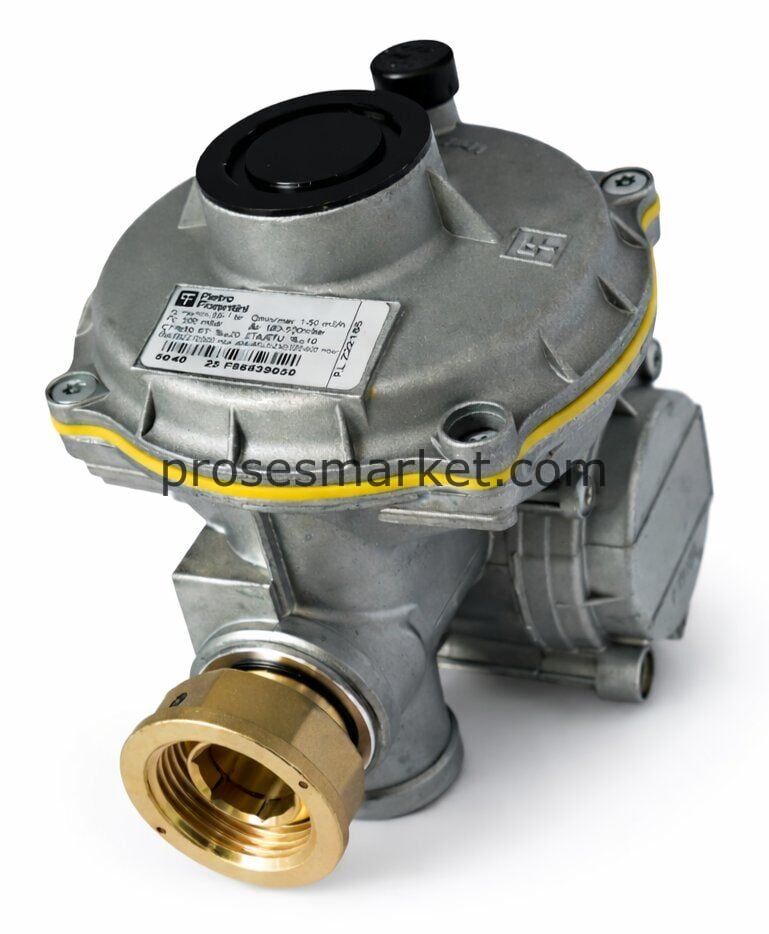

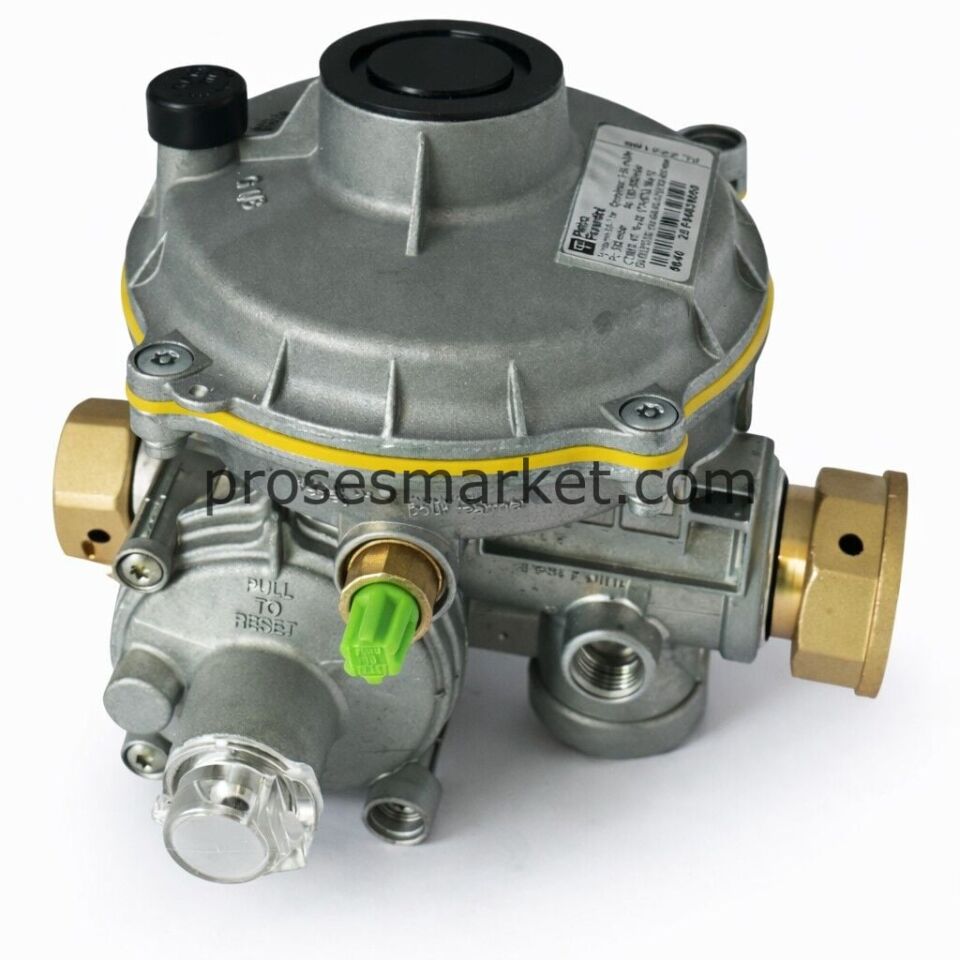

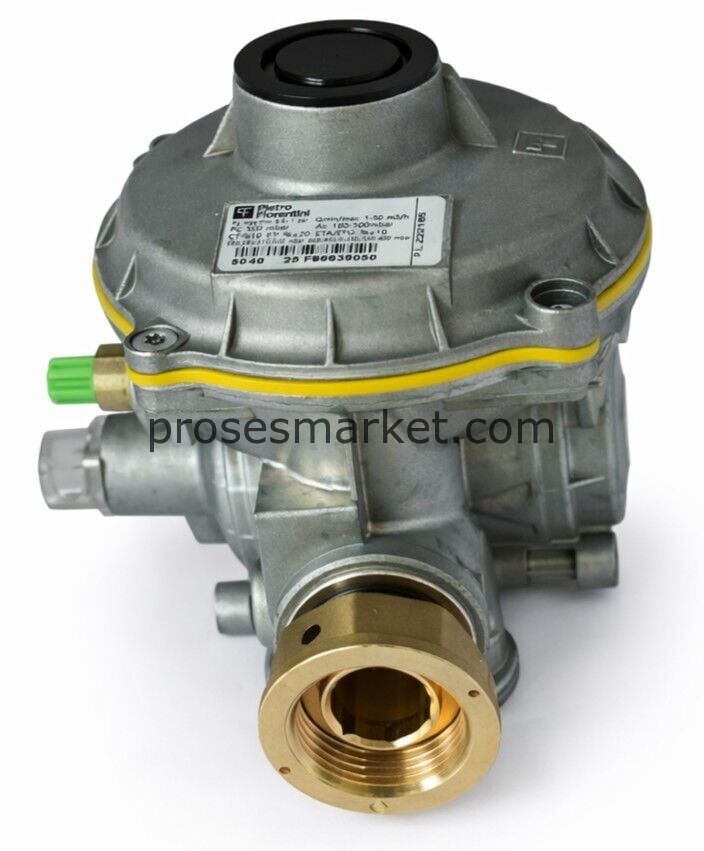

Pietro Fiorentini FES (Series FE) Düşük Basınç Gaz Regülatörü – 50 m³/h
Pietro Fiorentini FES, Series FE ailesinin 50 m³/h nominal debili modelidir. Doğal gaz ve LPG gibi yanıcı gazlarda giriş basıncını güvenli şekilde düşürerek stabil çıkış basıncı elde etmek için tasarlanmış düşük basınç gaz regülatörüdür. Kompakt gövde yapısı; brülör besleme hatları, kolon girişleri ve sayaç öncesi regülasyon noktalarında pratik uygulama avantajı sağlar.
Teknik Özellikler (FES / Series FE)
- Model: FES
- Nominal Debi: 50 m³/h
- Tasarım Basıncı (DP): 8,6 bar
- Giriş Basıncı Aralığı: 0,1 – 7 bar (talep üzerine 8,6 bar)
- Minimum Giriş Basıncı (FES): pds + 0,8 bar
- Çıkış Basıncı Ayar Aralığı: TR: 181 – 500 mbar / BP: 13 – 180 mbar
- Doğruluk Sınıfı (AC): 10
- Lock-up Over Pressure (SG): 20
- Ortam Sıcaklığı: −20…+60 °C (standart) / −30…+60 °C (extended) / −40…+60 °C (arctic)
- Gaz Sıcaklığı: −10…+60 °C (standart) / −20…+60 °C (extended) / −30…+60 °C (arctic)
- Giriş Bağlantısı: G 1/2” (EN ISO 228/1)
- Çıkış Bağlantısı (Konfigürasyona Bağlı): In-line G 1” veya kare düzen G 3/4” (EN ISO 228/1)
Avantajları
- Yüksek debide stabil regülasyon: 50 m³/h nominal debide düşük basınç regülasyonunda kararlı performans sağlar.
- Geniş ayar aralığı: TR versiyonda 181–500 mbar çıkış ayarı ile sahada esnek kullanım sunar.
- Emniyet odaklı tasarım: Maksimum çıkış basıncına karşı slam-shut yaklaşımı ile güvenlik hedeflenir (opsiyonel cihazlar eklenebilir).
- Servis kolaylığı: Standart hat ekipmanlarıyla uyumlu, sahada yönetilebilir yapı.
Kullanım Alanları
- Doğal gaz ve LPG düşük basınç hatları
- Brülör besleme hatları (kolon/hat regülasyonu)
- Gaz sayacı öncesi basınç düşürme uygulamaları
- Ticari ve endüstriyel tesis gaz dağıtım hatları
Pietro Fiorentini FES Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Pietro Fiorentini |
| Seri / Model | Series FE / FES |
| Tip | Düşük basınç gaz regülatörü |
| Performans | |
| Nominal Debi | 50 m³/h |
| Tasarım Basıncı (DP) | 8,6 bar |
| Giriş Basıncı Aralığı | 0,1 – 7 bar (talep üzerine 8,6 bar) |
| Minimum Giriş Basıncı | pds + 0,8 bar (FES) |
| Çıkış Basıncı Ayar Aralığı | TR: 181 – 500 mbar / BP: 13 – 180 mbar |
| Bağlantılar | |
| Giriş | G 1/2” (EN ISO 228/1) |
| Çıkış | G 1” (in-line) veya G 3/4” (square pattern) – konfigürasyona bağlı |
| Ortam Koşulları | |
| Ortam Sıcaklığı | −20…+60 °C (standart) / −30…+60 °C (extended) / −40…+60 °C (arctic) |
| Gaz Sıcaklığı | −10…+60 °C (standart) / −20…+60 °C (extended) / −30…+60 °C (arctic) |

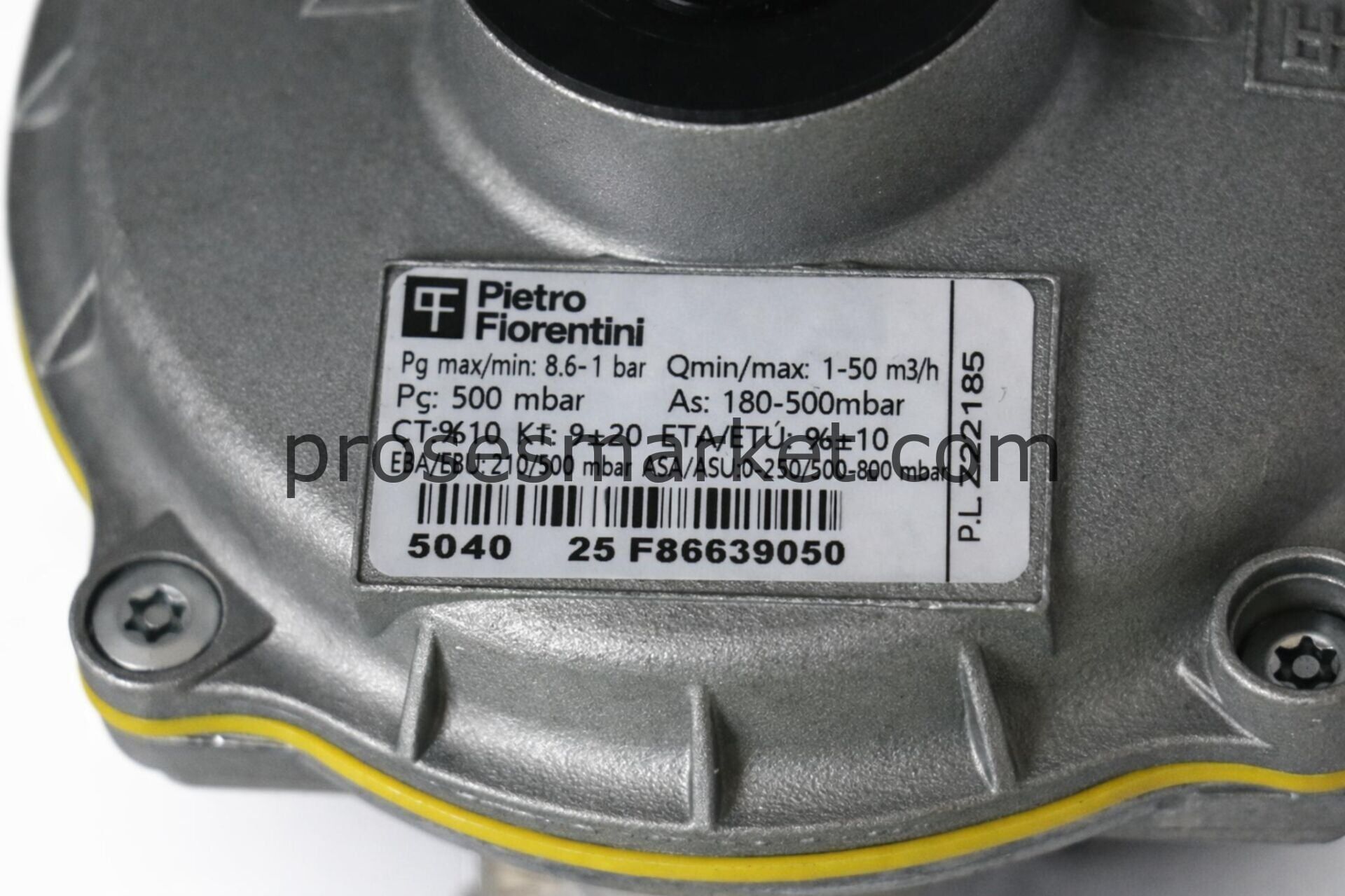

Ürün Etiket Bilgileri (Cihaz Üzerindeki Değerler)
Aşağıdaki değerler, paylaştığınız ürün etiketinden alınmıştır. Sahadaki cihazın set/limit değerleri için referans olarak kullanılabilir.
| Etiket Parametreleri | |
|---|---|
| Pg max / min | 8,6 – 1 bar |
| Q min / max | 1 – 50 m³/h |
| Pc (Pç) | 500 mbar |
| As | 180 – 500 mbar |
| ÇT | %10 |
| Kt | 9 ± 20 |
| ETA / ETÜ | % ±10 |
| EBA / EBU | 210 / 500 mbar |
| ASA / ASU | 0 – 250 / 500 – 800 mbar |
| P.L. | Z22185 |
| Etiket Kodu | 5040 • 25 • F86639050 |
Emniyet Donanımı ve Montaj Notları
- Slam-shut (maksimum çıkış basıncı): Normalde açık kalır; maksimum çıkış basıncı aşıldığında gaz akışını otomatik ve tamamen keser.
- Excess flow lock-up (opsiyon): Ön ayarlı debi limitleri aşıldığında gazı keser.
- Relief valve (opsiyon): Çıkış basıncı belirli değeri aşarsa kontrollü tahliye yapar; basınç düşünce kapanır.
- LPG uygulaması: Çıkış bağlantısının aşağı baktığı montaj pozisyonları önerilir.
- Sahada yanlış atmayı önlemek için: Regülatör kapasitesini aşmayın, minimum giriş basıncının altına düşmeyin ve regülatör takılıyken downstream hattı purge etmeyin.
Bu sayfada yer alan bilgiler, ürünün genel teknik özelliklerini tanıtmak amacıyla hazırlanmıştır. Belirtilen değerler; uygulama, hat koşulları ve konfigürasyona bağlı olarak değişiklik gösterebilir.
Ürün seçimi, montajı ve devreye alma süreçlerinde üretici tarafından yayımlanan güncel teknik dokümanlar ve ilgili standartlar esas alınmalıdır.
Bu içerik bağlayıcı bir teknik doküman niteliği taşımamakta olup bilgilendirme amacıyla sunulmaktadır.
Teknik Detaylar ve Şemalar
Aşağıdaki görseller; Pietro Fiorentini FES (Series FE) düşük basınç gaz regülatörüne ait fonksiyonel yapı, emniyet elemanları ve teknik şema detaylarını göstermektedir. Montaj, ayar ve uygulama değerlendirmelerinde referans olarak kullanılabilir.

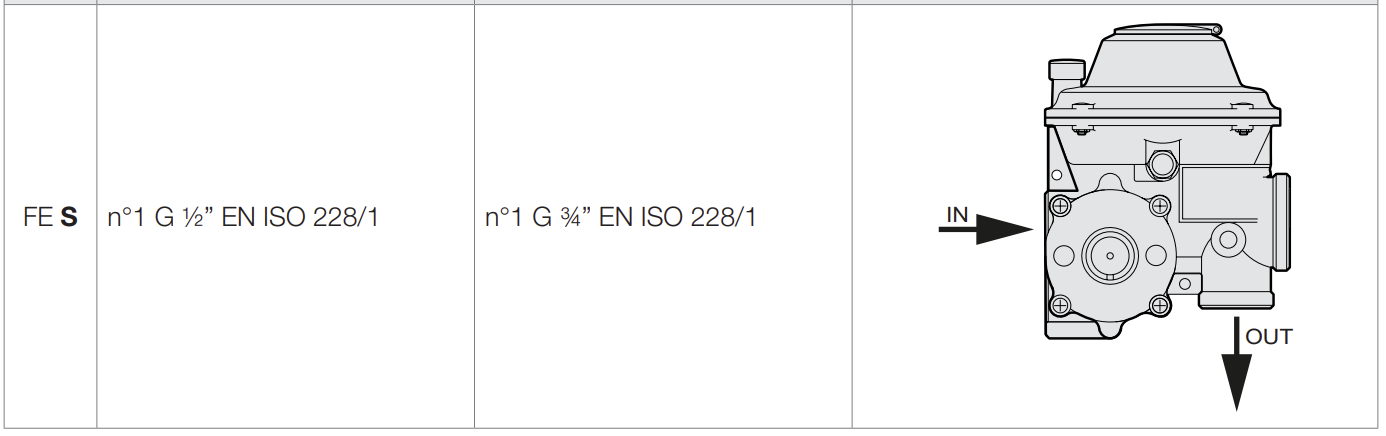

Regülatör Yapısı ve Fonksiyonel Bileşenler

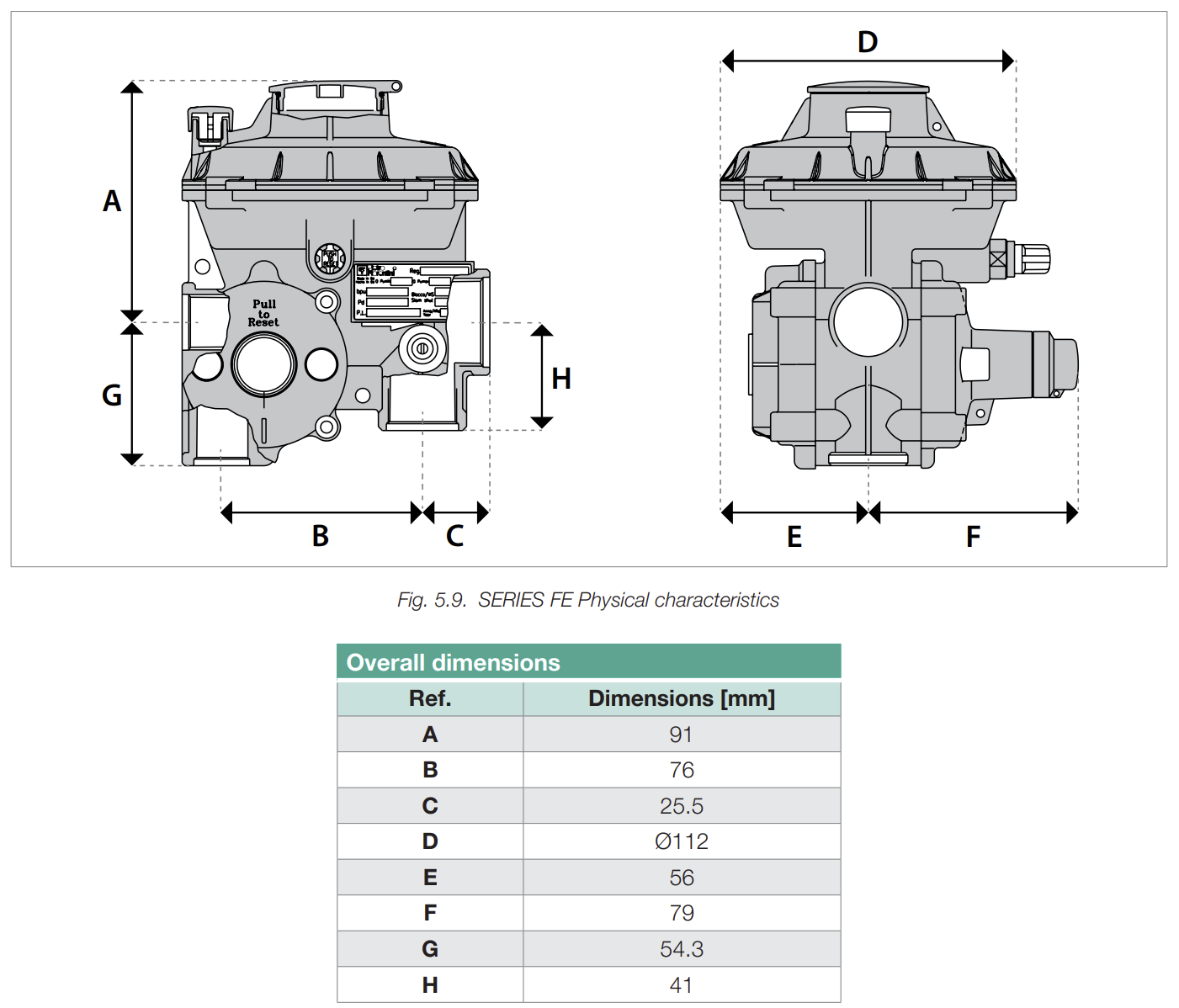

Emniyet Elemanları ve Basınç Kontrol Prensibi

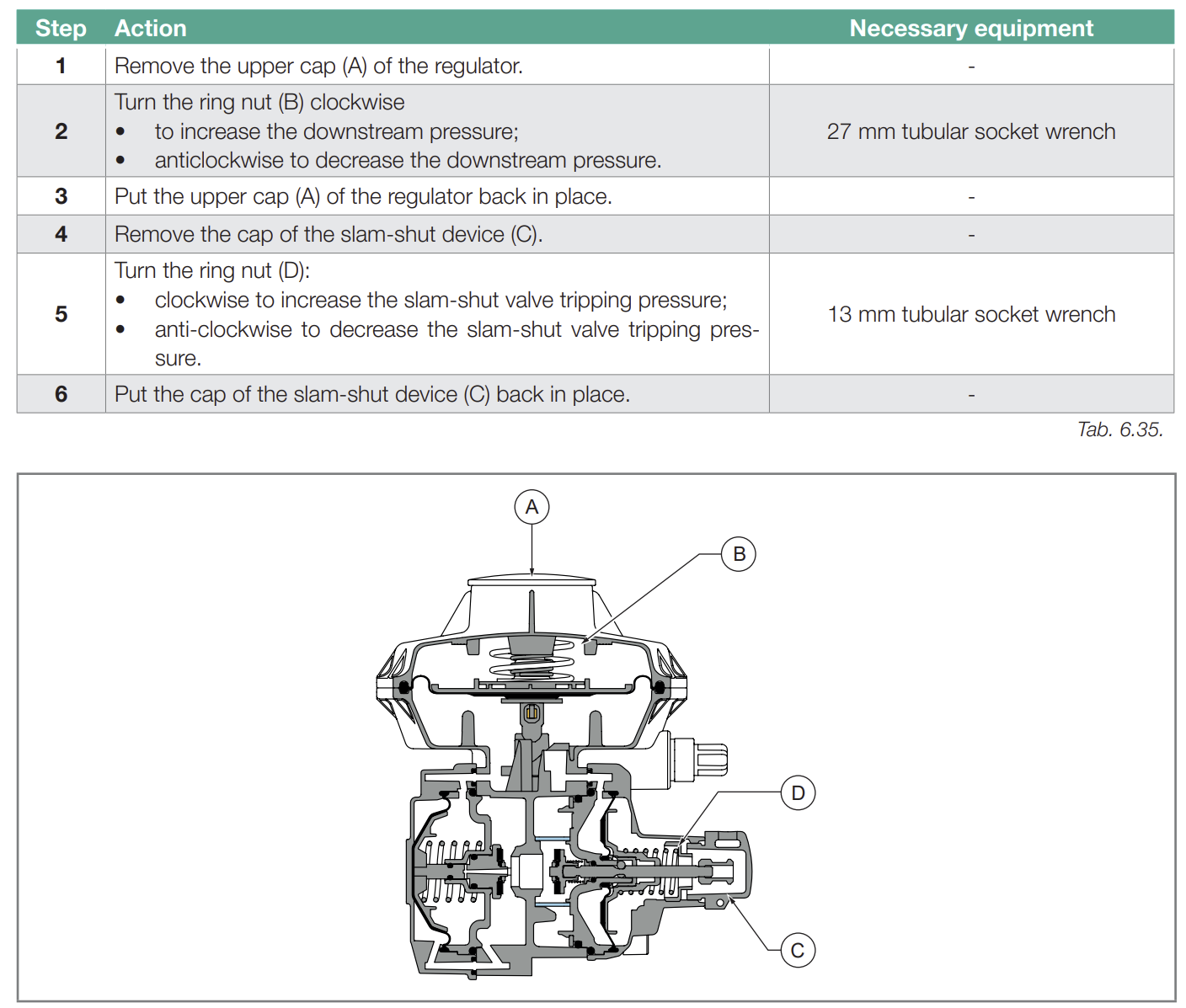

Uygulama ve Montaj Şeması
Bu bölümde yer alan teknik görseller, ürünün çalışma prensibini ve emniyet yaklaşımını açıklamak amacıyla sunulmuştur. Sahadaki nihai ayar ve uygulamalarda üretici teknik dokümanları ve ilgili standartlar esas alınmalıdır.
