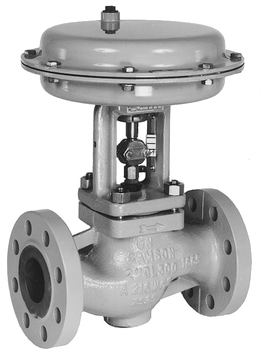

Pnömatik İki Yollu Kontrol Vanası Tip 3241-7 Samson DN20
Kategori
Stok Kodu
QPS8AD9XP4
Gövde Malzemeleri : EN-JL1040 - Pik Döküm - PN16
EN-JS1049 - Sfero Döküm - PN25
1.0619 - Çelik Döküm - PN40
1.4408 - Paslanmaz Çelik Döküm - PN40
Sızdırmazlık Sınıfı : Class IV (Metal/Metale) Kvs değerinin %0,01
(Özel PTFE sızdırmazlık - Class VI)
Akış Karakteristiği : Eşit Yüzdeli % - Lineer
Kullanım Sıcaklığı : -10 oC ile +220 oC arası (Özel -196 oC ile +450 oC)
Not : İstek üzerine El Kumandası ilavesi yapılabilir.
EN-JS1049 - Sfero Döküm - PN25
1.0619 - Çelik Döküm - PN40
1.4408 - Paslanmaz Çelik Döküm - PN40
Sızdırmazlık Sınıfı : Class IV (Metal/Metale) Kvs değerinin %0,01
(Özel PTFE sızdırmazlık - Class VI)
Akış Karakteristiği : Eşit Yüzdeli % - Lineer
Kullanım Sıcaklığı : -10 oC ile +220 oC arası (Özel -196 oC ile +450 oC)
Not : İstek üzerine El Kumandası ilavesi yapılabilir.
| Sinyal Basıncı (bar) | 120-240 350 |
0,2-1,0 | 0,4-2,0 | 0,6-3,0 | 1,4-2,3 | |||
| 175-750 | 0,4-1,2 | 0,8-2,4 | 1,0-3,0 | 1,2-3,6 | 1,65-2,65 | 1,7-3,3 | 2,2-3,4 | |
| 355 | 1,6-2,4 | 2,4-3,6 | 2,95-3,65 *2,25-3,65* |
| DN (kvs) |
Tahrik Ünitesi (cm2) |
ΔP (bar) | ||||||
| 20 (6,3) |
120 | 843 (2,8) |
879 (27) |
