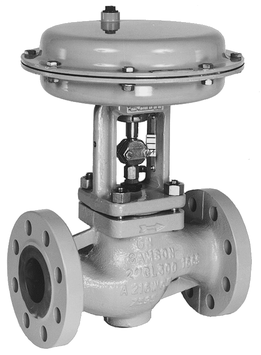

Pnömatik İki Yollu Kontrol Vanası Tip 3241-7 Samson DN65
Kategori
Stok Kodu
DKRZAVN9GH
Gövde Malzemeleri : EN-JL1040 - Pik Döküm - PN16
EN-JS1049 - Sfero Döküm - PN25
1.0619 - Çelik Döküm - PN40
1.4408 - Paslanmaz Çelik Döküm - PN40
Sızdırmazlık Sınıfı : Class IV (Metal/Metale) Kvs değerinin %0,01
(Özel PTFE sızdırmazlık - Class VI)
Akış Karakteristiği : Eşit Yüzdeli % - Lineer
Kullanım Sıcaklığı : -10 oC ile +220 oC arası (Özel -196 oC ile +450 oC)
Not : İstek üzerine El Kumandası ilavesi yapılabilir.
| Sinyal Basıncı (bar) | 120-240 350 |
0,2-1,0 | 0,4-2,0 | 0,6-3,0 | 1,4-2,3 | |||
| 175-750 | 0,4-1,2 | 0,8-2,4 | 1,0-3,0 | 1,2-3,6 | 1,65-2,65 | 1,7-3,3 | 2,2-3,4 | |
| 355 | 1,6-2,4 | 2,4-3,6 | 2,95-3,65 *2,25-3,65* |
| DN (Kvs) |
Tahrik Ünitesi (cm2) |
ΔP (bar) | ||||||
| 65 | 175 | 1,593 (2,6) |
1,611 (3,3) |
1,629 (4,4) |
1,665 (6,5) |
|||
| 350 | 1,665 (0,8) |
1,683 (2,7) |
1,710 (4,5) |
1,728 (13) |
