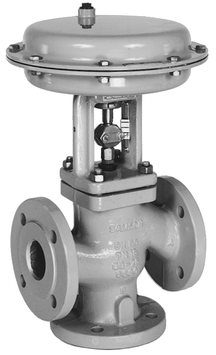

Pnömatik Üç Yollu Kontrol Vanası Tip 3244-7 Samson DN100
Kategori
Stok Kodu
WXTNN939UF
Gövde Malzemeleri : EN-JL1040 - Pik Döküm - PN16
EN-JS1049 - Sfero Döküm - PN25
1,0619 - Çelik Döküm - PN40
1,4408 - Paslanmaz Çelik Döküm - PN40
Sızdırmazlık Sınıfı : Class IV (Metal/Metale) Kvs değerinin %0,01
Akış Karaktersizliği : Lineer - Karıştırıcı veya Dağıtıcı Tip
Kullanım Sıcaklığı : -10 oC ile +220 oC arası (Özel -196 oC ile +450 oC)
Not : İstek üzerine El kumandası ilavesi yapılabilir.
| Sinyal Basıncı (bar) | 0,4-2,0 | 0,5-2,5 | 1,4-2,3 *(1,4-2,4)* |
1,3-2,9 | 2,1-3,3 | 1,9-3,3 *(1,9-3,1)* |
| Besleme Basıncı (Min) | 2,4 bar | 3 bar | 3,7 bar | 4,2 bar | 5,4 bar | 5,4 bar |
| DN (Kvs) |
Tahrik Ünitesi (cm2) |
ΔP (bar) | |||||
| 100 (160) |
355 | 3,270 | |||||
| 750 | 4,50 (1") |
3,170 *(15)* |
|||||
