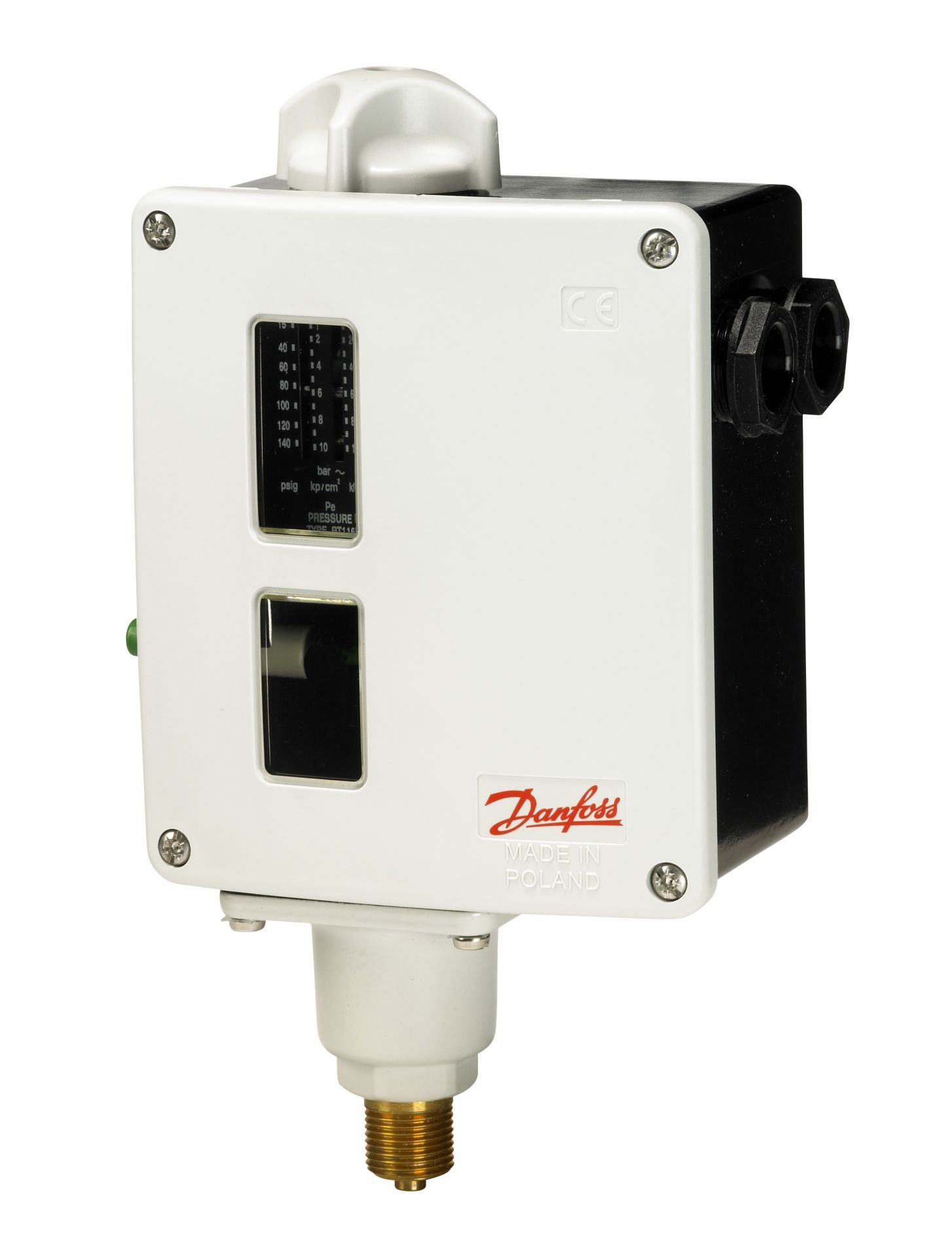

Danfoss RT116 Basınç Presostatı (1–10 bar)
Danfoss RT116, endüstriyel sistemlerde ve HVAC uygulamalarında basınç kontrolünü güvenli, hassas ve kararlı şekilde gerçekleştiren bir basınç presostatıdır. Geniş ayar aralığı, dayanıklı mekanik yapısı ve yüksek IP koruma sınıfı ile uzun ömürlü performans sunar. Zorlu proses koşullarında bile kararlı çalışma sağladığı için endüstri, denizcilik, soğutma ve kompresör sistemlerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Marka / Model | Danfoss RT116 |
| Ürün Kodu | 017-520366 |
| Basınç Ayar Aralığı | 1 – 10 bar |
| Diferansiyel (Histerezis) | 0,33 – 1,30 bar |
| Maksimum Çalışma Basıncı | 22 bar |
| Test Basıncı | 25 bar |

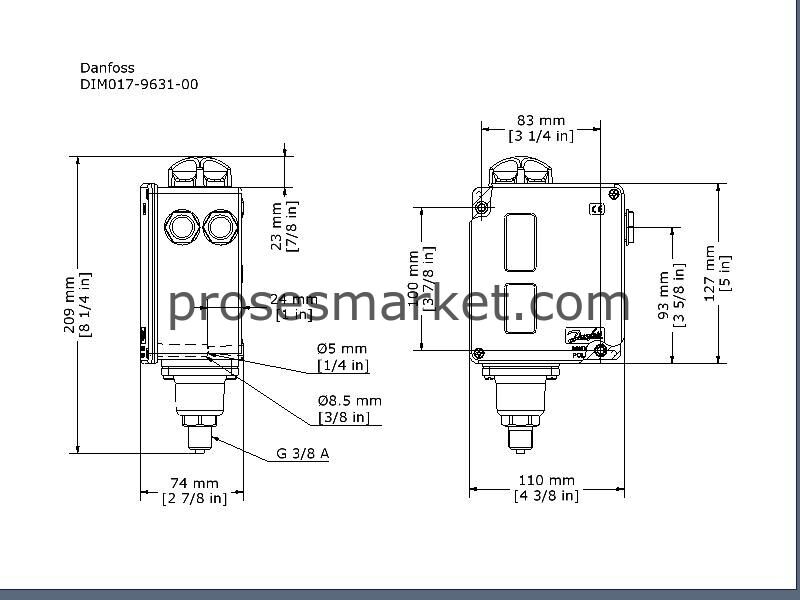

| Bağlantı Ölçüsü | G 3/8” (ISO 228/1) |
| Kontak Tipi | SPDT – Tek kutuplu çift yönlü |
| Reset Tipi | Otomatik reset |
| Koruma Sınıfı | IP66 – Toz ve suya dayanıklı |
| Elektrik Bağlantısı | 2×Pg13.5 kablo girişi, vida terminali |
| Kontak Kapasitesi | AC1: 10A / 400V – AC3: 4A / 400V – DC13: 12W / 220V |
| Çalışma Sıcaklığı | -50°C ile +70°C arası |
| Algılama Elemanı | Körük (bellows) tipi |
| Malzeme / Gövde | Basınçlı döküm çinko alaşım gövde, epoksi kaplamalı çinko alaşım kapak, IP66 muhafaza |
| Ağırlık | 0,88 kg |
| Kullanım Alanları | Kompresör, pompa, HVAC, denizcilik, hidrolik ve pnömatik sistemler |
Ürün Açıklaması
Danfoss RT116 presostat, endüstriyel sistemlerde basınç değerlerinin izlenmesi ve kontrol edilmesi amacıyla geliştirilmiştir. Kompakt yapısı sayesinde sınırlı alanlarda kolay montaj imkânı sunar. Ayarlanabilir diferansiyel aralığı, sistem basıncını hassas şekilde yönetmenizi sağlar. IP66 koruma sınıfı ile tozlu ve nemli ortamlarda güvenle kullanılabilir.
Uzun ömürlü mekanik yapısı sayesinde düşük bakım maliyetiyle yüksek güvenilirlik sunar. Enerji verimliliği, dayanıklılık ve hassasiyetin bir arada olduğu bu model, Danfoss’un endüstriyel kontrol çözümleri arasında öne çıkan ürünlerinden biridir.
Danfoss RT – Teknik Doküman (Türkçe Açıklamalar)
Teknik Veriler
Basınç şalterleri: RT 5, RT 110, RT 112, RT 117, RT 121, RT 200, RT 116
Maksimum test basıncı:
RT 110, RT 112, RT 121: 8 bar
RT 5, RT 116, RT 200: 25 bar
RT 117: 47 bar
Kablo Rakoru (Bağlantı)
RT serisi ürünler ile birlikte Pg13.5 kablo rakoru ayrı bir ambalaj içerisinde verilmektedir. IP66 (otomatik reset) veya IP54 (harici reset) modellerde IP66 koruma sınıfının sağlanabilmesi için bu rakorun üretici dokümanlarında gösterildiği şekilde monte edilmesi gerekir. Kablo kullanılmayan uygulamalarda metal kör tapa (blind plug) kullanılmalıdır.
Ayarlama
Basınç ayarı ayar düğmesi çevrilerek yapılır ve ana skaladan okunur. Diferansiyel ayarı ise ilgili ayar somunu kullanılarak gerçekleştirilir. Maksimum çalışma basıncı, ayarlanan basınç ile diferansiyel değerinin toplamıdır.
Örnek Uygulama
Yağ yakıtlı bir buhar kazanında RT 116 kullanılarak basınç kontrolü yapılmak istendiğinde; maksimum basınç 9 bar, minimum basınç 7.9 bar olarak ayarlanır. Bu durumda diferansiyel değer 1.1 bar olur.
Montaj ve Kullanım Notları
- Basınç dalgalanmalarının yoğun olduğu uygulamalarda sönümleme önerilir.
- Yüksek sıcaklık riski bulunan tesislerde su dolu sifon kullanılması tavsiye edilir.
- Basınç bağlantısının 100°C’nin üzerine çıkmamasına dikkat edilmelidir.
- Don riski bulunan uygulamalarda cihaz hava yastığına maruz kalacak şekilde konumlandırılmalıdır.
