RT 5 DANFOSS

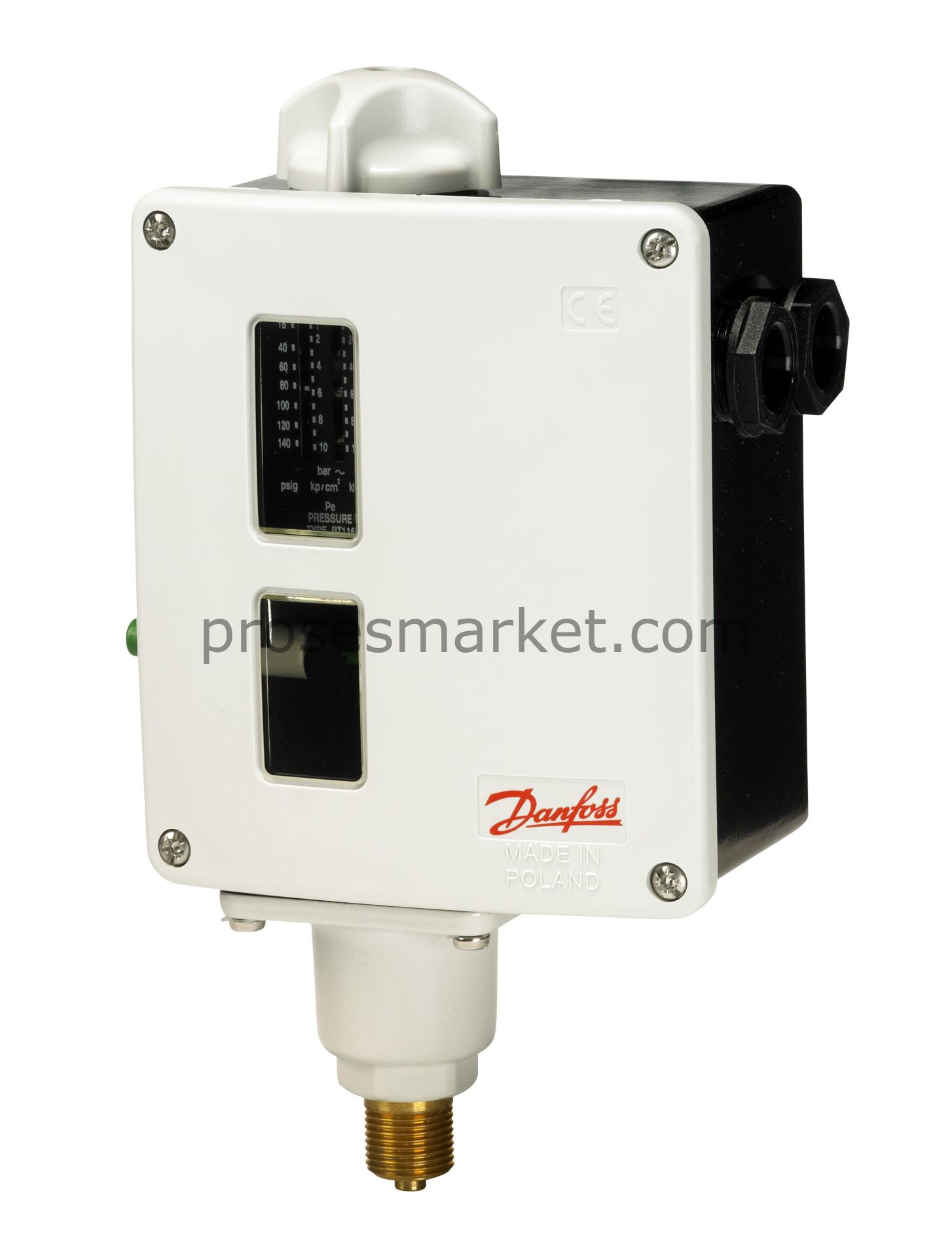

Danfoss RT5 Basınç Presostatı (4–17 bar)
Danfoss RT5, endüstriyel ve denizcilik uygulamalarında basınç kontrolünü güvenilir, hassas ve kararlı şekilde gerçekleştiren bir basınç presostatıdır. 4–17 bar arasında ayarlanabilir çalışma aralığı ile kompresör, pompa, kazan ve proses hatlarında kararlı basınç yönetimi sağlar. Sağlam RT serisi tasarımıyla uzun ömür, yüksek dayanıklılık ve düşük bakım ihtiyacı sunar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Marka / Model | Danfoss RT5 |
| Ürün Kodu | 017-525066 / 017-525566 (varyanta göre değişir) |
| Basınç Ayar Aralığı | 4 – 17 bar |
| Diferansiyel (Histerezis) | 1,2 – 4 bar (ayarlanabilir) |
| Maksimum Çalışma Basıncı | 22 bar |
| Test Basıncı | 25 bar |
| Bağlantı Ölçüsü | 1/4” flare erkek bağlantı |
| Kontak Tipi | SPDT – Tek kutuplu çift yönlü |
| Reset Tipi | Otomatik reset (manuel resetli modeller mevcuttur) |
| Koruma Sınıfı | IP66 – Toz ve suya dayanıklı |
| Elektrik Bağlantısı | 2×Pg13.5 kablo girişi, vida terminalli bağlantı |
| Kontak Kapasitesi | AC1: 10A / 400V – AC3: 4A / 400V – DC13: 12W / 220V |
| Çalışma Sıcaklığı | -50°C ile +70°C arası |
| Algılama Elemanı | Körük (bellows) tipi |
| Malzeme / Gövde | Basınçlı döküm çinko alaşım gövde, epoksi kaplamalı çinko alaşım kapak, IP66 muhafaza |
| Ağırlık | Yaklaşık 0,9 kg |
| Kullanım Alanları | Kompresör, pompa, HVAC, kazan, denizcilik ve endüstriyel sistemler |
Ürün Açıklaması
Danfoss RT5 basınç presostatı, RT serisinin dayanıklı mekanik tasarımını taşır ve yüksek tekrarlanabilirlik sunar. Basınç farklarının kontrolü gereken sistemlerde güvenle kullanılır. Ayarlanabilir diferansiyel özelliği sayesinde sistemin açma–kapama noktaları hassas şekilde ayarlanabilir.
IP66 koruma sınıfı, zorlu endüstriyel ortamlarda güvenilir çalışma sağlar. Kompakt gövdesi ve esnek bağlantı seçenekleriyle montajı kolaydır. Enerji verimliliği, dayanıklılık ve hassasiyetin birleşimiyle RT5, proses güvenliği için uzun ömürlü bir çözümdür.

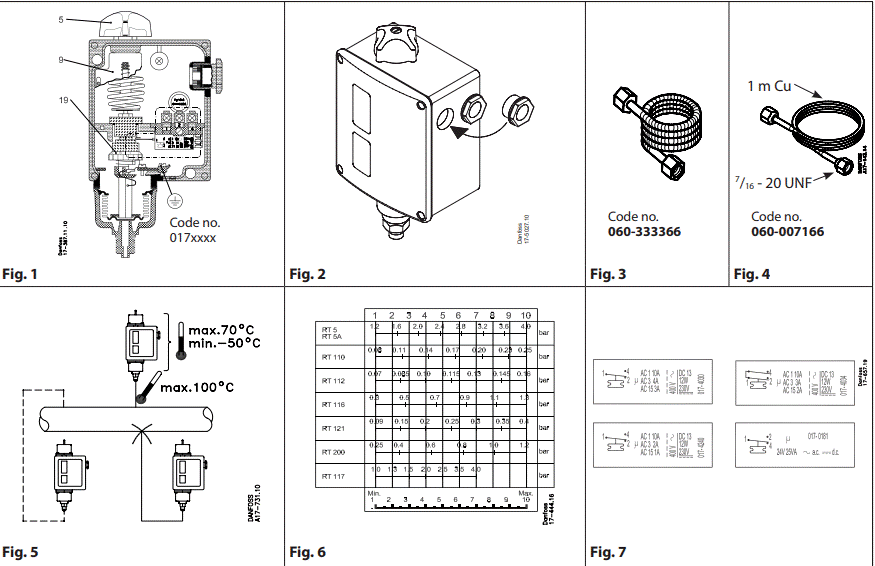

Danfoss RT – Teknik Doküman (Türkçe Açıklamalar)
Teknik Veriler
Basınç şalterleri: RT 5, RT 110, RT 112, RT 117, RT 121, RT 200, RT 116
Maksimum test basıncı:
RT 110, RT 112, RT 121: 8 bar
RT 5, RT 116, RT 200: 25 bar
RT 117: 47 bar
Kablo Rakoru (Bağlantı)
RT serisi ürünler ile birlikte Pg13.5 kablo rakoru ayrı bir ambalaj içerisinde verilmektedir. IP66 (otomatik reset) veya IP54 (harici reset) modellerde IP66 koruma sınıfının sağlanabilmesi için bu rakorun üretici dokümanlarında gösterildiği şekilde monte edilmesi gerekir. Kablo kullanılmayan uygulamalarda metal kör tapa (blind plug) kullanılmalıdır.
Ayarlama
Basınç ayarı ayar düğmesi çevrilerek yapılır ve ana skaladan okunur. Diferansiyel ayarı ise ilgili ayar somunu kullanılarak gerçekleştirilir. Maksimum çalışma basıncı, ayarlanan basınç ile diferansiyel değerinin toplamıdır.
Örnek Uygulama
Yağ yakıtlı bir buhar kazanında RT 116 kullanılarak basınç kontrolü yapılmak istendiğinde; maksimum basınç 9 bar, minimum basınç 7.9 bar olarak ayarlanır. Bu durumda diferansiyel değer 1.1 bar olur.
Montaj ve Kullanım Notları
- Basınç dalgalanmalarının yoğun olduğu uygulamalarda sönümleme önerilir.
- Yüksek sıcaklık riski bulunan tesislerde su dolu sifon kullanılması tavsiye edilir.
- Basınç bağlantısının 100°C’nin üzerine çıkmamasına dikkat edilmelidir.
- Don riski bulunan uygulamalarda cihaz hava yastığına maruz kalacak şekilde konumlandırılmalıdır.
