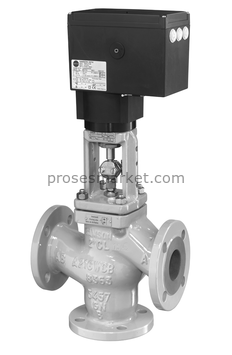

Üç Yollu Motorlu Kontrol Vanası Tip 3244-2 Samson DN20
Samson Tip 3244-2 DN20, düşük debili HVAC ve kompakt proses sistemlerinde karıştırıcı veya dağıtıcı görevlerde kullanılan üç yollu motorlu kontrol vanasıdır. DN20 çaptaki bu vana, küçük akış devrelerinde yüksek hassasiyetli regülasyon ve güvenilir çalışma sunar.
Teknik Özellikler
- Konstrüksiyon: Üç yollu, karıştırıcı veya dağıtıcı tip vana
- Anma Çapı: DN20
- Gövde Malzemeleri: Pik, sfero, çelik döküm, paslanmaz çelik
- Sızdırmazlık: Metal / metal
- Akış Karakteristiği: Lineer
- Nominal Basınç: PN16 / PN25 / PN40
- Çalışma Sıcaklığı: −10 °C … +220 °C (standart)
- Bağlantı Tipi: DIN flanşlı
- Aktüatör: Elektrik motorlu (Samson 3374 serisi vb.)
- Kontrol Sinyali: 3-Step (yüzer kontrol)
Avantajları
- Düşük Debide Üstün Hassasiyet: DN20 küçük devrelerde en kararlı kontrolü sağlar.
- Metal / Metal Sızdırmazlık: Yüksek sıcaklık ve basınca dayanıklı, uzun ömürlü yapı.
- Kompakt Tasarım: Sınırlı alanlı sistemlerde ideal çözüm.
- Otomasyon Uyumu: 3-step kontrol ile HVAC otomasyonu ve PLC sistemleri ile tam uyum.
- Modüler Yapı: Servis ve bakım kolaylığı.
Kullanım Alanları
- Düşük debili HVAC karışım devreleri
- Kompakt ısıtma-soğutma sistemleri
- Küçük kapasiteli ısı eşanjörleri
- Düşük debili proses hatları
- Sıcaklık ve debi kontrol uygulamaları
Samson Tip 3244-2 DN20 – Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Samson |
| Model | Tip 3244-2 |
| Anma Çapı | DN20 |
| Gövde ve Hidrolik Özellikler | |
| Gövde Malzemeleri | EN-JL1040 – Pik döküm (PN16) EN-JS1049 – Sfero döküm (PN25) 1.0619 – Çelik döküm (PN40) 1.4408 – Paslanmaz çelik döküm (PN40) |
| Nominal Basınç | PN16 / PN25 / PN40 |
| Sızdırmazlık Tipi | Metal / metal |
| Akış Karakteristiği | Lineer |
| Kvs Değeri (DN20) | Yaklaşık 6.3 m³/h |
| Bağlantı Tipi | DIN flanşlı bağlantı |
| Çalışma Koşulları | |
| Çalışma Sıcaklığı (standart) | −10 °C … +220 °C |
| Çalışma Sıcaklığı (özel) | Yaklaşık −196 °C … +450 °C |
| Uygun Akışkanlar | HVAC sıcak/soğuk suyu, proses suyu, termal yağ — akışkana göre malzeme seçimi önerilir |
| Aktüatör ve Kontrol | |
| Aktüatör Tipi | Elektrik motorlu (Samson 3374 serisi veya eşdeğer) |
| Tahrik Gücü | 2000–2500 N |
| Kontrol Sinyali | 3-Step (yüzer kontrol), opsiyonel oransal dijital sinyal |
| Besleme Gerilimi | 220 V AC / 50 Hz veya 24 V AC / 50 Hz |
Not: Samson 3244-2 DN20, düşük debili ısıtma-soğutma ve proses devreleri için tasarlanmış yüksek hassasiyetli bir kontrol vanasıdır. Uygulama koşullarına göre doğru seçim için Samson teknik katalogları incelenmelidir.
