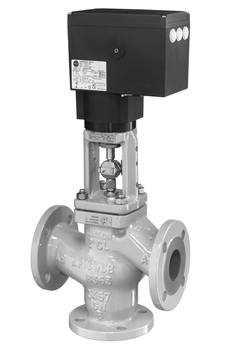

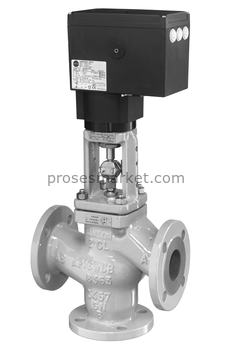

Üç Yollu Motorlu Kontrol Vanası Tip 3244-2 Samson DN25
Kategori
Stok Kodu
2FK6JA3ANS
Üç Yollu Motorlu Kontrol Vanası Tip 3244-2 Samson DN25
Samson Tip 3244-2 DN25, düşük debili karışım ve dağıtım devrelerinde yüksek hassasiyetli akış kontrolü sağlamak için tasarlanmış kompakt bir üç yollu motorlu kontrol vanasıdır. DN25 çapı sayesinde küçük HVAC devreleri ve proses uygulamalarında mükemmel regülasyon performansı sunar.
Teknik Özellikler
- Konstrüksiyon: Üç yollu, karıştırıcı veya dağıtıcı tip vana
- Anma Çapı: DN25
- Gövde Malzemeleri: Pik, sfero, çelik döküm veya paslanmaz çelik
- Sızdırmazlık: Metal / metal
- Akış Karakteristiği: Lineer
- Nominal Basınç: PN16 / PN25 / PN40
- Çalışma Sıcaklığı: −10 °C … +220 °C (standart)
- Bağlantı Tipi: DIN flanşlı
- Aktüatör: Elektrik motorlu (Samson 3374 serisi vb.)
- Kontrol Sinyali: 3-Step (yüzer kontrol)
Avantajları
- Küçük Debilerde Yüksek Hassasiyet: DN25 çap düşük akış uygulamalarında en yüksek kontrol kararlılığını sağlar.
- Dayanıklı Metal Sızdırmazlık: Uzun ömür ve yüksek sıcaklık/basınç dayanımı.
- Modüler Tasarım: Kolay bakım, hızlı aktüatör değişimi.
- Çok Amaçlı Kullanım: Hem karıştırıcı hem dağıtıcı devrelere uygun.
- Otomasyon Uyumlu: 3-step kontrol sinyali ile HVAC ve PLC sistemlerine tam entegrasyon.
Kullanım Alanları
- Küçük kapasiteli HVAC karışım devreleri
- Kompakt ısı eşanjörleri
- Düşük debili proses sıvı hatları
- Sıcaklık ve debi kontrol uygulamaları
- Enerji geri kazanım sistemleri
Samson Tip 3244-2 DN25 – Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Samson |
| Model | Tip 3244-2 |
| Anma Çapı | DN25 |
| Gövde ve Hidrolik Özellikler | |
| Gövde Malzemeleri | EN-JL1040 – Pik döküm (PN16) EN-JS1049 – Sfero döküm (PN25) 1.0619 – Çelik döküm (PN40) 1.4408 – Paslanmaz çelik döküm (PN40) |
| Nominal Basınç | PN16 / PN25 / PN40 |
| Sızdırmazlık Tipi | Metal / metal |
| Akış Karakteristiği | Lineer |
| Kvs Değeri (DN25) | Yaklaşık 10 m³/h |
| Bağlantı Tipi | DIN flanşlı |
| Çalışma Koşulları | |
| Çalışma Sıcaklığı (standart) | −10 °C … +220 °C |
| Çalışma Sıcaklığı (özel) | Yaklaşık −196 °C … +450 °C |
| Uygun Akışkanlar | HVAC sıcak/soğuk suyu, proses suyu, termal yağ — akışkana göre malzeme seçimi tavsiye edilir |
| Aktüatör ve Kontrol | |
| Aktüatör Tipi | Elektrik motorlu (Samson 3374 serisi veya eşdeğer) |
| Tahrik Gücü | 2000–2500 N |
| Kontrol Sinyali | 3-Step (yüzer kontrol), opsiyonel oransal/dijital sinyal |
| Besleme Gerilimi | 220 V AC / 50 Hz veya 24 V AC / 50 Hz |
Not: Samson 3244-2 DN25, kompakt sistemlerde düşük debili akışların hassas kontrolü için tasarlanmıştır. Nihai seçim, uygulama koşullarına göre Samson teknik kataloglarına göre yapılmalıdır.
