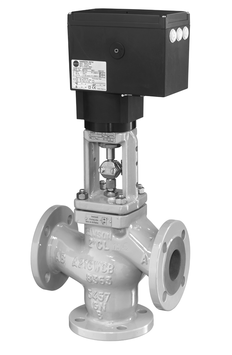

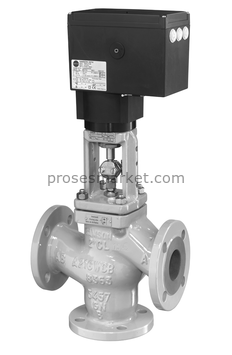

Üç Yollu Motorlu Kontrol Vanası Tip 3244-2 Samson DN32
Kategori
Stok Kodu
8BWPACMJ6Q
Üç Yollu Motorlu Kontrol Vanası Tip 3244-2 Samson DN32
Samson Tip 3244-2 DN32, kompakt ısıtma–soğutma sistemlerinde ve küçük kapasiteli proses devrelerinde karıştırıcı veya dağıtıcı görevlerde kullanılan üç yollu motorlu kontrol vanasıdır. DN32 çapı, düşük debili uygulamalarda hassas akış kontrolü ve kararlı sıcaklık regülasyonu sağlar.
Teknik Özellikler
- Konstrüksiyon: Üç yollu karıştırıcı / dağıtıcı vana
- Anma Çapı: DN32
- Gövde Malzemeleri: Pik döküm, sfero döküm, çelik döküm, paslanmaz çelik
- Sızdırmazlık: Metal / metal
- Akış Karakteristiği: Lineer
- Nominal Basınç: PN16 / PN25 / PN40
- Çalışma Sıcaklığı: −10 °C … +220 °C (standart)
- Bağlantı Tipi: DIN flanşlı
- Aktüatör: Elektrik motorlu (Samson 3374 serisi)
- Kontrol Sinyali: 3-Step (yüzer kontrol)
Avantajları
- Kompakt Çap: DN32 boyut, düşük debi hatlarında yüksek kontrol hassasiyeti sağlar.
- Metal Sızdırmazlık: Zorlu proses şartlarında uzun ömür ve güvenilir çalışma.
- Esnek Kullanım: Aynı vana hem karıştırıcı hem dağıtıcı olarak kullanılabilir.
- Otomasyon Uyumu: 3-step kontrol sinyali ile HVAC ve PLC sistemlerine uygun.
- Kolay Montaj ve Bakım: Modüler gövde/aktüatör yapısı ile servis süresi minimize edilir.
Kullanım Alanları
- Kompakt HVAC ısıtma ve soğutma devreleri
- Küçük kapasiteli ısı eşanjörleri
- Düşük debili proses dağıtım hatları
- Karışım ve bypass uygulamaları
- Sıcaklık ve debi kontrol devreleri
Samson Tip 3244-2 DN32 – Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Samson |
| Model | Tip 3244-2 |
| Anma Çapı | DN32 |
| Gövde ve Hidrolik Özellikler | |
| Gövde Malzemeleri | EN-JL1040 – Pik döküm (PN16) EN-JS1049 – Sfero döküm (PN25, opsiyonel) 1.0619 – Çelik döküm (PN40, opsiyonel) 1.4408 – Paslanmaz çelik döküm (PN40, opsiyonel) |
| Nominal Basınç | PN16 / PN25 / PN40 |
| Sızdırmazlık Tipi | Metal / metal |
| Akış Karakteristiği | Lineer |
| Kvs Değeri (DN32) | Yaklaşık 16 m³/h |
| Bağlantı Tipi | DIN flanşlı |
| Çalışma Koşulları | |
| Çalışma Sıcaklığı (standart) | −10 °C … +220 °C |
| Çalışma Sıcaklığı (özel) | Yaklaşık −196 °C … +450 °C |
| Uygun Akışkanlar | HVAC suyu, proses sıvıları, termal yağ – korozyona uygun malzeme seçimi gerektirir |
| Aktüatör ve Kontrol | |
| Aktüatör Tipi | Elektrik motorlu (Samson 3374 serisi veya eşdeğer) |
| Tahrik Gücü | 2000–2500 N (aktüatöre göre değişir) |
| Kontrol Sinyali | 3-Step (yüzer kontrol), opsiyonel oransal/dijital sinyal |
| Besleme Gerilimi | 220 V AC / 50 Hz veya 24 V AC / 50 Hz |
Not: Samson 3244-2 DN32, düşük debili HVAC ve proses hatlarında yüksek hassasiyetli kontrol sağlamak üzere geliştirilmiştir. Uygulama detayına göre nihai seçim için Samson teknik kataloğu kullanılmalıdır.
