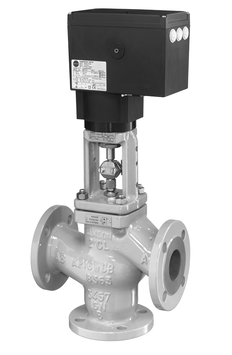

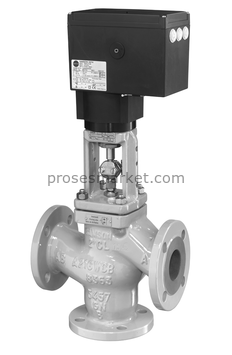

Üç Yollu Motorlu Kontrol Vanası Tip 3244-2 Samson DN40
Kategori
Stok Kodu
K1GQC19ZL8
Üç Yollu Motorlu Kontrol Vanası Tip 3244-2 Samson DN40
Samson Tip 3244-2 DN40, karıştırıcı (mixing) veya dağıtıcı (diverting) devrelerde akışkan akışının hassas şekilde yönlendirilmesi için tasarlanmış kompakt bir üç yollu motorlu kontrol vanasıdır. DN40 çapı ile düşük–orta debili HVAC ve proses hatlarında hassas debi ve sıcaklık kontrolü sağlar.
Teknik Özellikler
- Konstrüksiyon: Üç yollu, karıştırıcı veya dağıtıcı tip vana
- Anma Çapı: DN40
- Gövde Malzemeleri: Pik döküm, sfero döküm, çelik döküm, paslanmaz çelik
- Sızdırmazlık: Metal / metal
- Akış Karakteristiği: Lineer
- Nominal Basınç: PN16 / PN25 / PN40
- Çalışma Sıcaklığı: −10 °C … +220 °C (standart)
- Bağlantı Tipi: DIN flanşlı
- Aktüatör: Elektrik motorlu (Samson 3374 serisi vb.)
- Kontrol Sinyali: 3-Step (yüzer kontrol)
Avantajları
- Kompakt Boyut: DN40 çap ile düşük–orta debili hatlarda hassas kontrol imkânı.
- Esnek Üç Yollu Tasarım: Hem karıştırıcı hem dağıtıcı devrelerde kullanılabilir.
- Metal / Metal Sızdırmazlık: Yüksek sıcaklık ve basınç dayanımı, uzun servis ömrü.
- Otomasyon Uyumlu: 3-step kontrol ile HVAC otomasyonu ve PLC sistemlerine uygun.
- Servis ve Montaj Kolaylığı: Modüler gövde ve aktüatör sayesinde hızlı bakım ve değişim.
Kullanım Alanları
- Kompakt ısıtma–soğutma devreleri
- Küçük–orta kapasiteli ısı eşanjörleri
- Karışım ve by-pass hatları
- Düşük–orta debili proses sıvı hatları
- Sıcaklık ve debi kontrol uygulamaları
Samson Tip 3244-2 DN40 – Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Samson |
| Model | Tip 3244-2 |
| Anma Çapı | DN40 |
| Gövde ve Hidrolik Özellikler | |
| Gövde Malzemeleri | EN-JL1040 – Pik döküm (PN16) EN-JS1049 – Sfero döküm (PN25, opsiyonel) 1.0619 – Çelik döküm (PN40, opsiyonel) 1.4408 – Paslanmaz çelik döküm (PN40, opsiyonel) |
| Nominal Basınç | PN16 / PN25 / PN40 |
| Sızdırmazlık Tipi | Metal / metal |
| Akış Karakteristiği | Lineer |
| Kvs Değeri (DN40) | Yaklaşık 25 m³/h |
| Bağlantı Tipi | DIN flanşlı bağlantı |
| Çalışma Koşulları | |
| Çalışma Sıcaklığı (standart) | −10 °C … +220 °C |
| Çalışma Sıcaklığı (özel) | Yaklaşık −196 °C … +450 °C (özel malzeme kombinasyonları ile) |
| Uygun Akışkanlar | HVAC suyu, proses sıvıları, termal yağ – korozyona uygun malzeme seçimi gerekir |
| Aktüatör ve Kontrol | |
| Aktüatör Tipi | Elektrik motorlu aktüatör (Samson 3374 serisi veya eşdeğer) |
| Tahrik Gücü | 2000–2500 N (aktüatör modeline bağlı) |
| Kontrol Sinyali | 3-Step (yüzer kontrol), opsiyonel oransal/dijital sinyaller |
| Besleme Gerilimi | 220 V AC / 50 Hz veya 24 V AC / 50 Hz |
Not: Samson 3244-2 DN40, kompakt debi aralığında yüksek kontrol hassasiyeti sunmak üzere tasarlanmıştır. Kesin seçim ve boyutlandırma için Samson resmi teknik katalog değerleri dikkate alınmalıdır.
