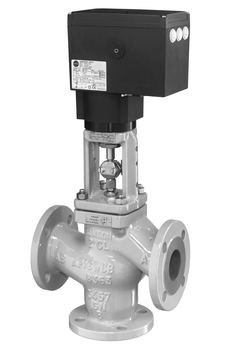

Üç Yollu Motorlu Kontrol Vanası Tip 3244-2 Samson DN65
Samson Tip 3244-2 DN65, karıştırıcı (mixing) veya dağıtıcı (diverting) tip akış kontrolü için geliştirilmiş, endüstriyel sınıf üç yollu motorlu kontrol vanasıdır. DN65 çapı sayesinde orta–düşük debili HVAC uygulamalarında ve proses devrelerinde yüksek hassasiyetli kontrol sağlar.
Teknik Özellikler
- Konstrüksiyon: Üç yollu, karıştırıcı veya dağıtıcı tip vana
- Anma Çapı: DN65
- Gövde Malzemeleri: Pik döküm, sfero döküm, çelik döküm, paslanmaz çelik
- Sızdırmazlık: Metal / metal
- Akış Karakteristiği: Lineer
- Nominal Basınç: PN16 / PN25 / PN40
- Çalışma Sıcaklığı: −10 °C … +220 °C (standart)
- Bağlantı Tipi: DIN flanşlı
- Aktüatör: Elektrik motorlu (Samson 3374 serisi vb.)
- Kontrol Sinyali: 3-Step (yüzer kontrol)
Avantajları
- Çok Amaçlı Üç Yollu Tasarım: Karıştırıcı veya dağıtıcı görevlerde yüksek verim.
- DN65 Çapta Hassas Kontrol: Orta debi gerektiren HVAC ve proses hatlarına ideal.
- Uzun Ömürlü Metal Sızdırmazlık: Yüksek basınç ve sıcaklık dayanımı.
- Otomasyon Sistemleri ile Uyum: 3-Step kontrol ile bina otomasyonu ve PLC entegrasyonu.
- Bakım Kolaylığı: Modüler gövde ve aktüatör yapısı sayesinde hızlı servis.
Kullanım Alanları
- Isı eşanjörleri ve karışım devreleri
- HVAC ısıtma–soğutma sistemleri
- Proses suyu ve endüstriyel sıvı hatları
- By-pass hatları ve akış yönlendirme uygulamaları
- Orta debili akış ve sıcaklık kontrol uygulamaları
Samson Tip 3244-2 DN65 – Ürün Teknik Bilgileri
| Genel Bilgi | |
|---|---|
| Marka | Samson |
| Model | Tip 3244-2 |
| Anma Çapı | DN65 |
| Gövde ve Hidrolik Özellikler | |
| Gövde Malzemeleri | EN-JL1040 – Pik döküm (PN16) EN-JS1049 – Sfero döküm (PN25, opsiyonel) 1.0619 – Çelik döküm (PN40, opsiyonel) 1.4408 – Paslanmaz çelik döküm (PN40, opsiyonel) |
| Nominal Basınç | PN16 / PN25 / PN40 |
| Sızdırmazlık Tipi | Metal / metal |
| Akış Karakteristiği | Lineer |
| Kvs Değeri (DN65) | Yaklaşık 63 m³/h |
| Bağlantı Tipi | DIN flanşlı bağlantı |
| Çalışma Koşulları | |
| Çalışma Sıcaklığı (standart) | −10 °C … +220 °C |
| Çalışma Sıcaklığı (özel) | Yaklaşık −196 °C … +450 °C (özel malzeme seçenekleri ile) |
| Uygun Akışkanlar | HVAC suyu, proses sıvıları, termal yağ — korozyon durumunda uygun malzeme seçimi gerekir |
| Aktüatör ve Kontrol | |
| Aktüatör Tipi | Elektrik motorlu aktüatör (Samson 3374 serisi ve benzeri) |
| Tahrik Gücü | Yaklaşık 2000–2500 N (aktüatöre bağlı) |
| Kontrol Sinyali | 3-Step (yüzer kontrol), opsiyonel oransal/dijital sinyaller |
| Besleme Gerilimi | 220 V AC / 50 Hz veya 24 V AC / 50 Hz |
Not: Samson 3244-2 DN65, orta debili HVAC ve proses hatlarında hassas akış kontrolü sağlamak üzere tasarlanmıştır. Kesin teknik seçim için Samson katalog verileri dikkate alınmalıdır.
